采煤机牵引部设计(含CAD零件图装配图)

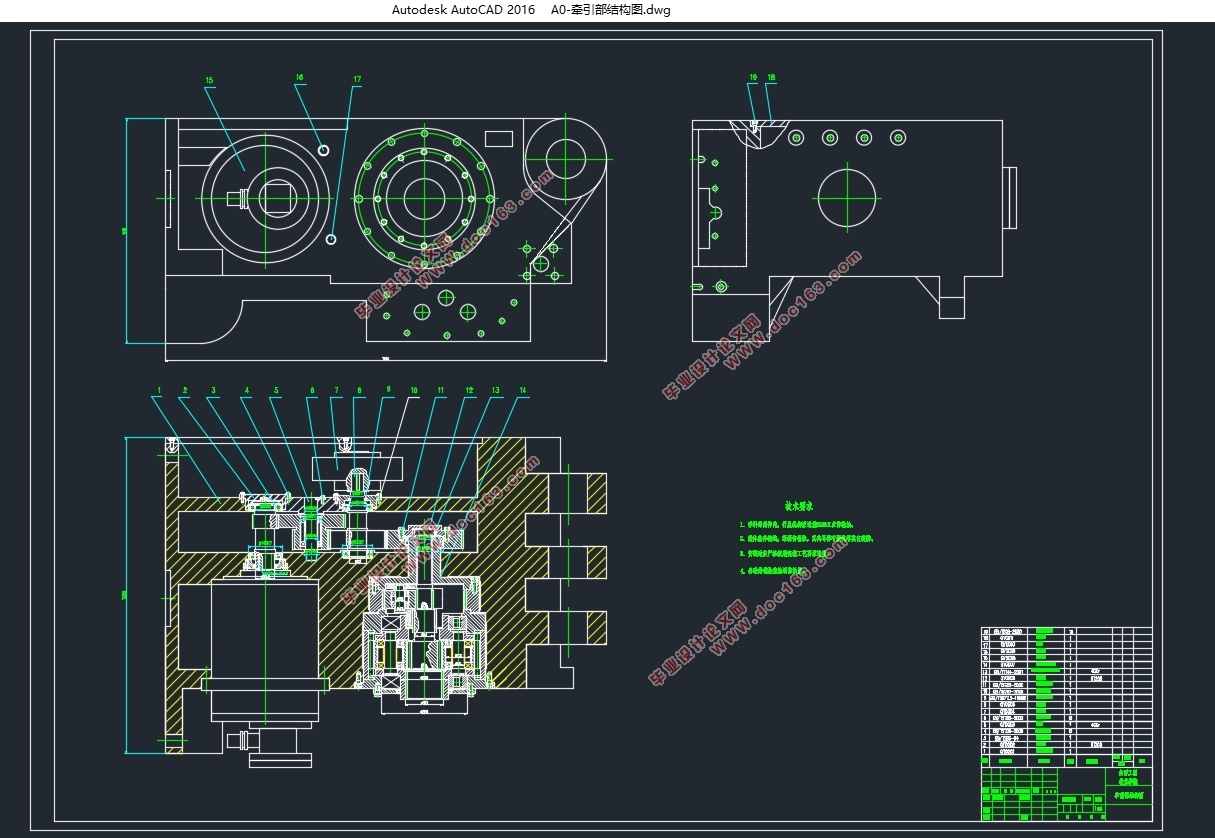

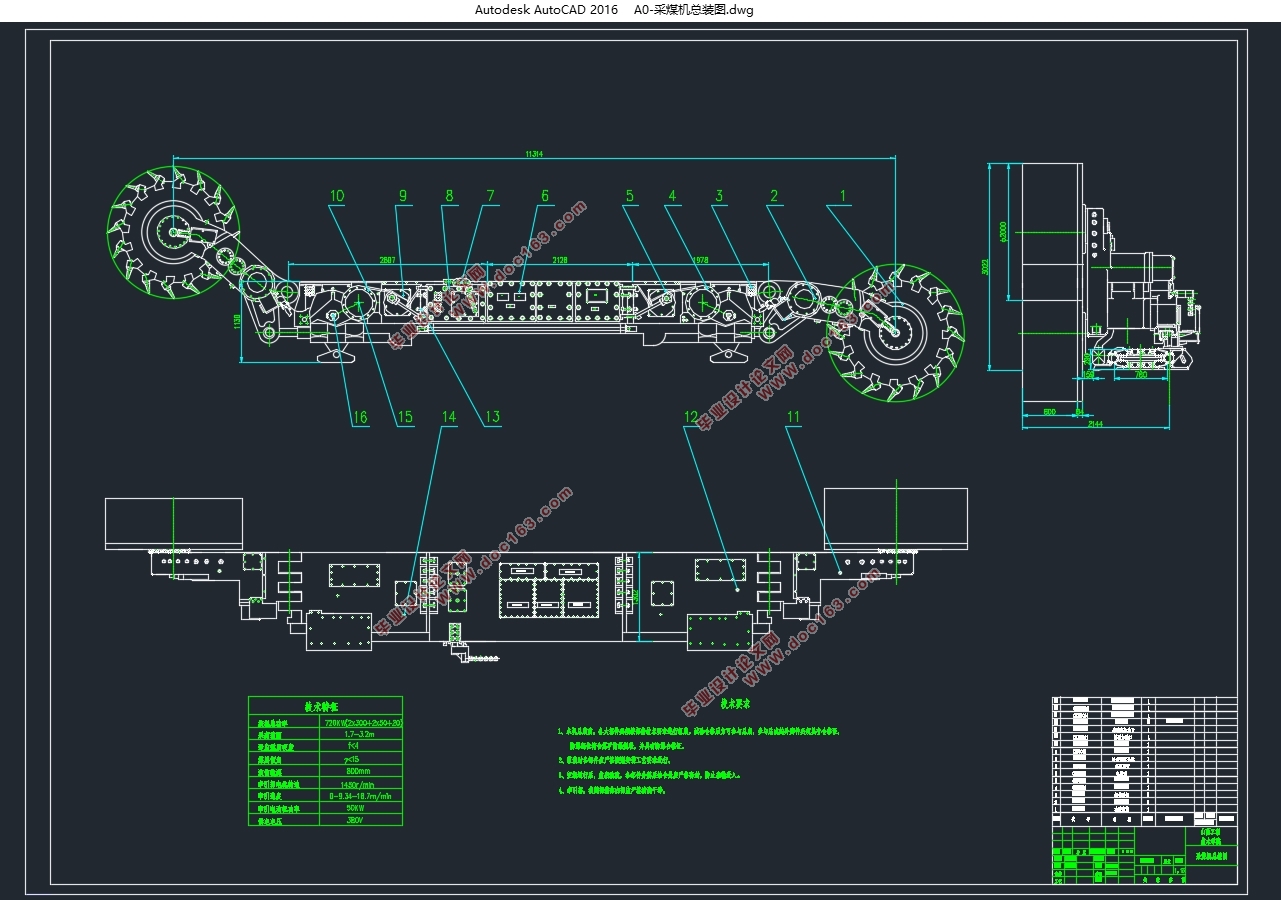

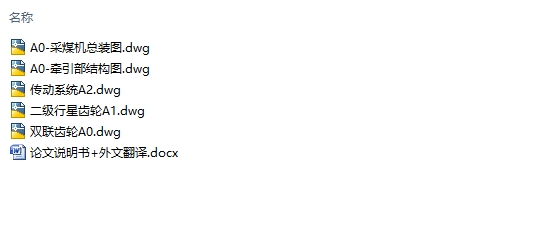

采煤机牵引部设计(含CAD零件图装配图)(论文说明书22000字,外文翻译,CAD图5张)
摘  要
采煤机是机械化采煤作业的主要设备之一，其功能是落煤和装煤。它一般由牵引部、截割部、滚筒、摇臂、电控箱、滑靴和附属装置等部分组成。
其中，牵引部担负着移动采煤机，使工作机构连续落煤或调动机器的任务。包括牵引机构及传动装置两部分。牵引机构是直接移动机器的装置，有链牵引和无链牵引两种类型。传动装置用来驱动牵引机构并实现牵引速度的调节，主要有机械牵引、液压牵引和电牵引三种。
本设计简要介绍了采煤机的发展，主要对其牵引部分进行设计，比较各类牵引的优缺点，例举方案，对其进行计算、分析、考虑综合因素、选择最优方案，并介绍采煤机的使用、维护以及牵引部故障分析和结构改进。
关键词：采煤机；牵引部；截割部；机械牵引；液压牵引；电牵引；

Design of traction part of MG-300/720-AWD Shearer
Abstract
Shearer is one of the main equipments in mechanized coal mining. Its function is to drop coal and load coal. It is generally composed of traction part, cutting part, drum, rocker arm, electronic control box, slipper and accessories. [来源：http://www.think58.com]
Among them, the haulage department is responsible for the task of moving the Shearer to make the working mechanism drop coal or adjust the machine continuously. It includes traction mechanism and transmission device. The traction mechanism is a device of direct moving machine, which has two types: chain traction and non-chain traction. The transmission device is used to drive the traction mechanism and adjust the traction speed, mainly including mechanical traction, hydraulic traction and electric traction.
This design briefly introduces the development of shearer, mainly designs its haulage part, compares the advantages and disadvantages of various haulage parts, gives examples, calculates, analyses, considers comprehensive factors, chooses the best scheme, and introduces the use, maintenance, fault analysis and structural improvement of the haulage part of shearer
Key words: Shearer；Traction Department；Cutting part；Mechanical traction；Hydraulic traction；Electric traction；
2.2  主要技术参数 [来源：http://think58.com]
主要技术参数及配套设备：
采高（m）：1.7～3.2；    适应倾角（°）：<15；
煤质硬度 :  f<4；    截深（m）：0.8
滚筒直径 （m）： ￠1.6      电压（V）：1140；
牵引形式 ：摆线轮—销轨无链牵引；    牵引电机型号：BQYS2 -50
装机功率（KW）：720KW
其中两个截割电机2×300KW　两个牵引电机2×50KW，一个泵电机20KW，共计2×300＋2×50＋20=720KW
2.3  电动机的选择
设计要求牵引部功率为50KW，根据矿井电机的具体工作环境情况，电机必须具有防爆和电火花的安全性，以保证在有爆炸危险的含煤尘和瓦斯的空气中绝对安全，而且电机工作要可靠，启动转矩大，过载能力强，效率高。所以选择由南阳生产的三相鼠笼异步防爆电动机，型号为YBXn225S-4；其主要参数如下：
额定功率：50KW    额定电压：380V
满载电流：69A    额定转速：1450r/min
满载效率：0.936    满载功率因数：0.87
接线方式：Y    质量：400KG

[资料来源：http://www.THINK58.com]

冷却方式：水冷
该电动机输出轴上带有渐开线花键，通过该花键电机将输出的动力传递给齿轮减速机构。
  [版权所有：http://think58.com]

目录
摘  要    i
Abstract    ii
1  概述    1
1.1  采煤机基本介绍    1
1.2  采煤机的组成    1
1.3  采煤机的发展状况    2
1.4  电牵引采煤机的优点    3

1.5  国际上电牵引采煤机的技术发展状况    4
1.6  国内电牵引采煤机的技术发展状况    6
1.6.1  20世纪70年代是我国综合机械化采煤起步阶段    6
1.6.2  20世纪80年代是我国采煤机发展的兴旺时期    7
1.6.3  20世纪90年代至今是我国电牵引采煤机发展的时代    8
2  牵引部设计    11
2.1  牵引机构传动系统    11
2.2  主要技术参数    11
2.3  电动机的选择    11
2.4  传动比的分配    12
2.5  牵引部传动计算    13
2.6  二级圆柱齿轮的计算    14
2.6.1  直齿圆柱齿轮的设计    15
2.7  牵引部行星机构的设计计算    21
2.7.1  配齿计算    21
2.7.2  行星齿轮的计算    22
2.7.3  行星轮啮合验算    28 [资料来源：http://www.THINK58.com]
2.8  硬齿面齿轮的疲劳失效及应对措施    30
3  轴的设计及其校核    31
3.1  确定轴的最小直径    31
3.2  轴的校核    35
3.3  花键的选取与验算    43
3.4  轴承的校核    44
4  采煤机的使用和维护    46
4.1  采煤机的维护    46
4.2  采煤机轴承的维护及漏油的防治    48
4.3  机械密封    50
参考文献    52
外文资料    54
中文翻译    58
致谢    61 [资料来源：http://www.THINK58.com]
