资料介绍:

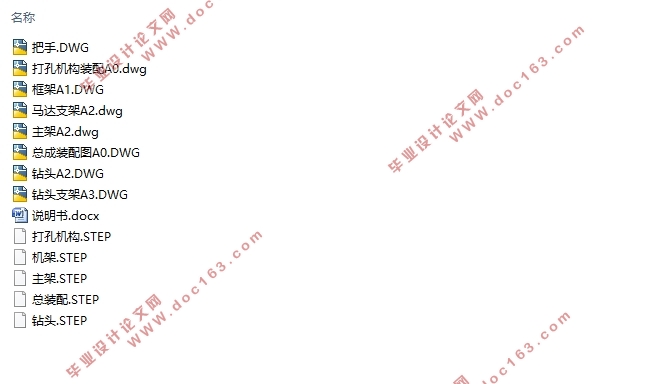

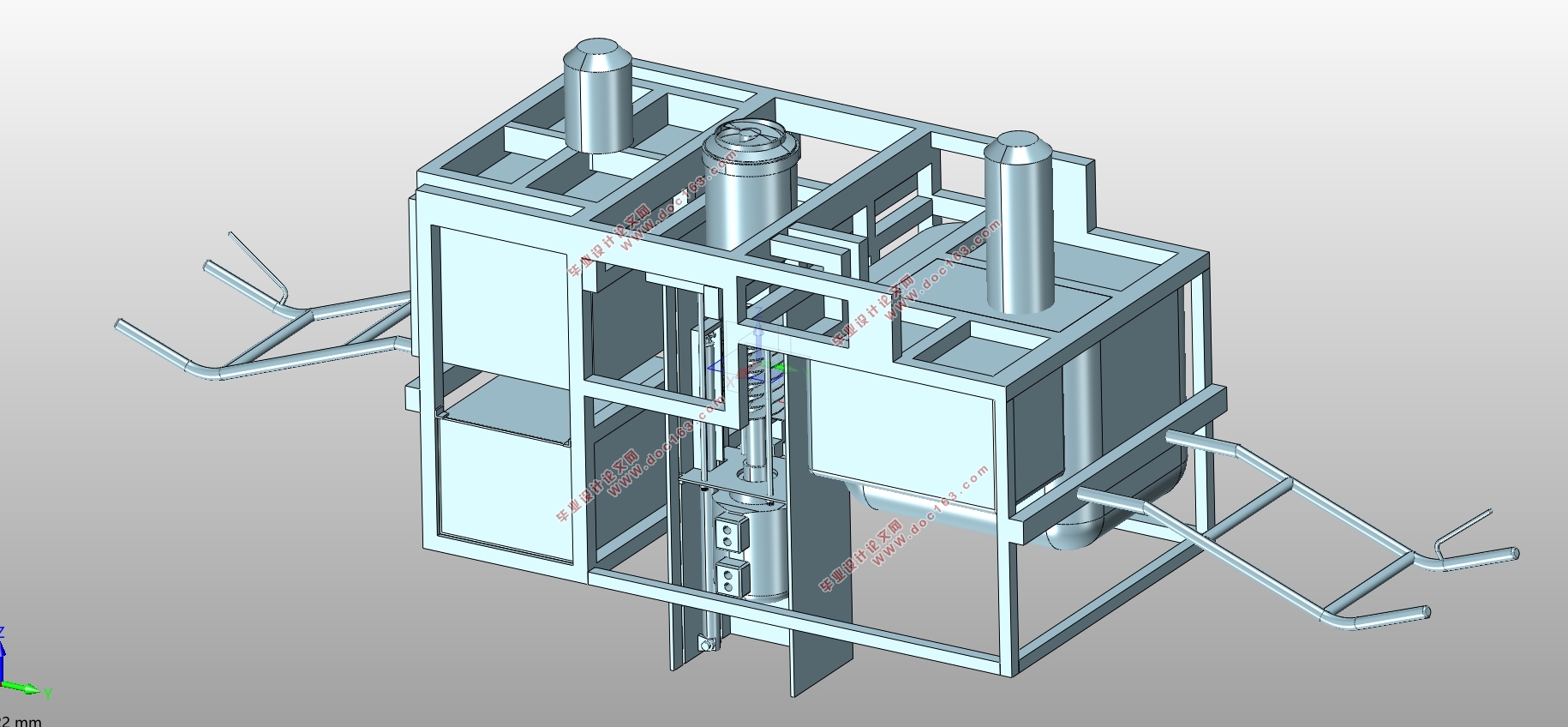

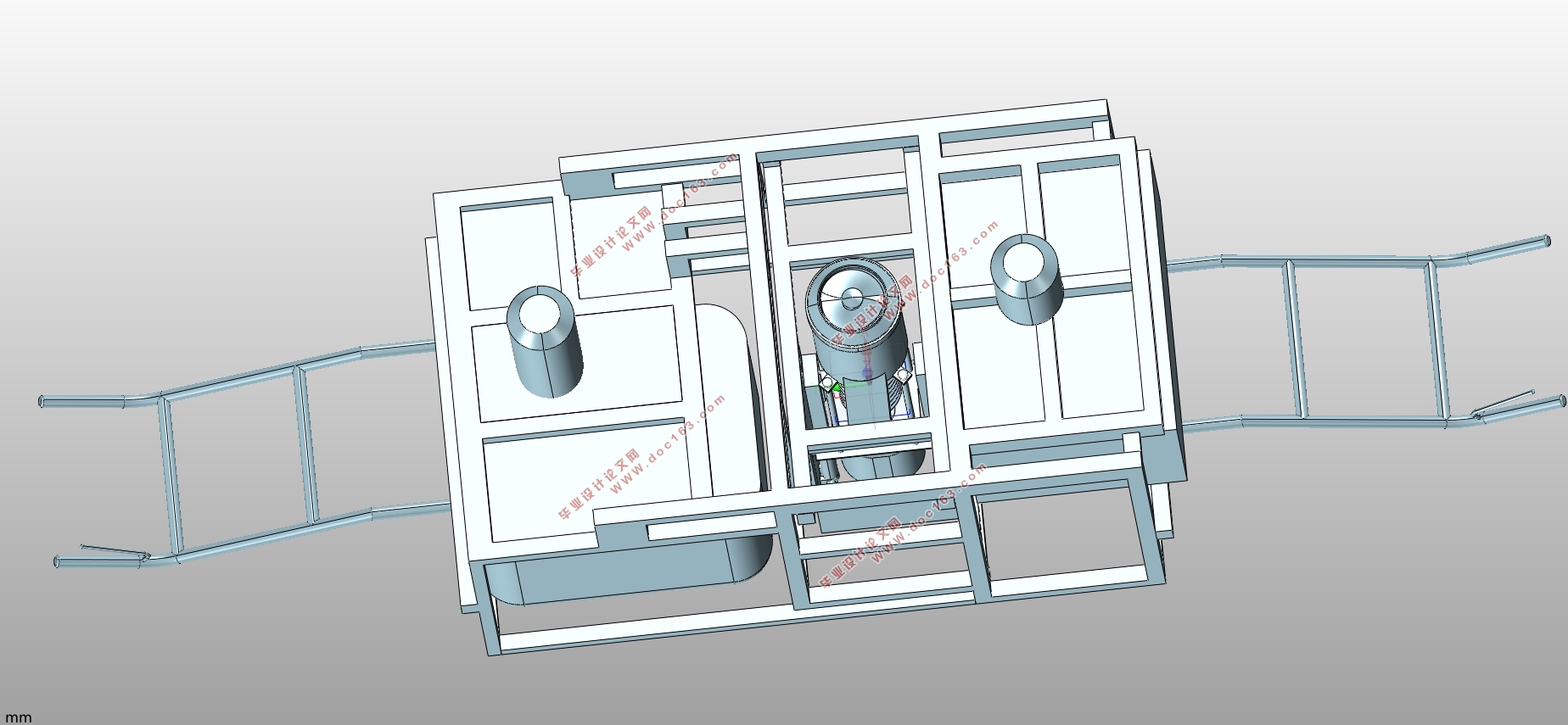

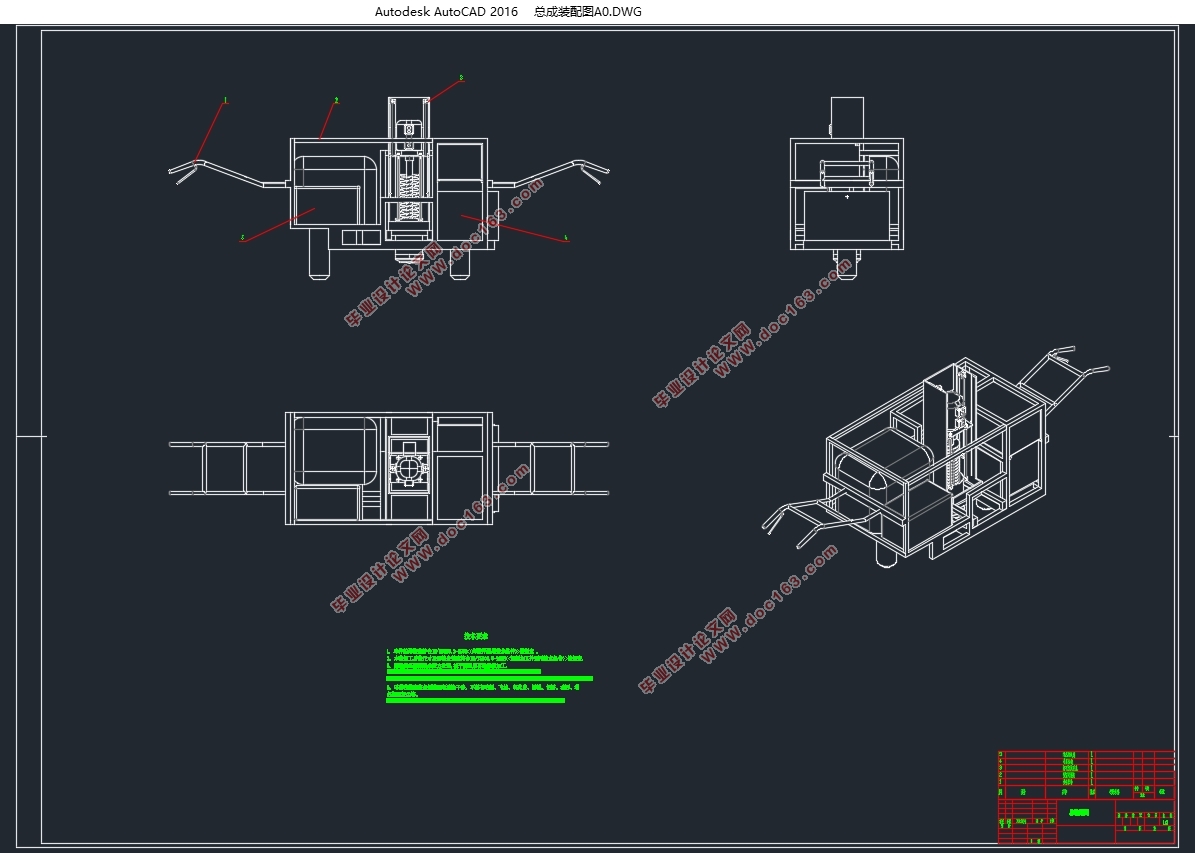

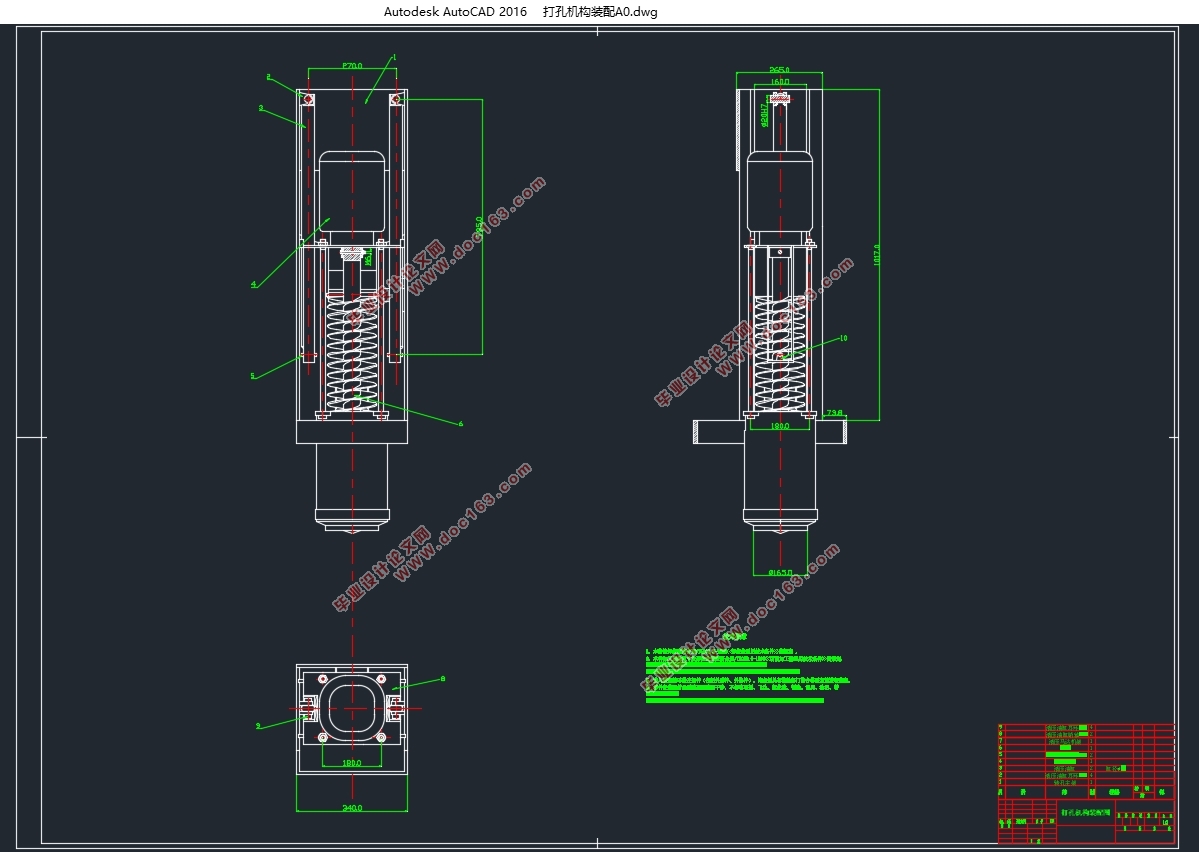

边坡打孔机械的设计(含CAD零件图装配图,STEP三维图)(说明书11000字,CAD图8张,STEP三维图)
近年来园林机械开始在园林绿化市场崭露头角,园林机械通过它高的工作效率和高性价比开始逐渐取代人力劳动。本文主要说明了一款边坡打孔机械的设计过程。边坡打孔机械是在园林绿化过程中解决大中型机械在边坡打孔时的低经济效益的问题,它具有经济性,便携性等优势。
本文主要论述了边坡打孔机械的工作原理,设计过程和零部件校验等过程。在满足已有条件下充分的发挥小型设备的优点,同时又要保证安全性,环保性等多种性能。此设备也能对现在市场上一些设备的开发有着指导作用。
关键词:园林,打孔机,设计
边坡打孔机械的设计
2.1基本参数及要求
边坡打孔机械要能适用在边坡绿化的情况,在边坡打排孔。要求打孔深度在300mm,打孔的最大直径为100mm,而且有两条以打好的孔为支撑的机械腿,一种轻便好用的打孔机械。选择电力为动力源,并且最大总重量不超过1.5吨。
2.2设备的工作形式
设备的动作控制通过液压泵提供动力,这里的动力包括转头的正转反转,油缸的运动等。液压泵由电动机通过电力驱动。
边坡打孔机械的工作过程: [资料来源:http://THINK58.com]
    人工操作打孔机械到指定位置时,启动电机开关,电动机带动液压泵开始工作;
    按下开始打孔按钮,液压马达带动钻头开始转动,同时推动液压缸,使钻头向下移动钻孔;
    钻到指定深度以后,按动停止打孔按钮,使液压缸收回,提起钻头,完成打孔动作。
