复摆式破碎机优化设计(含CAD零件图装配图)

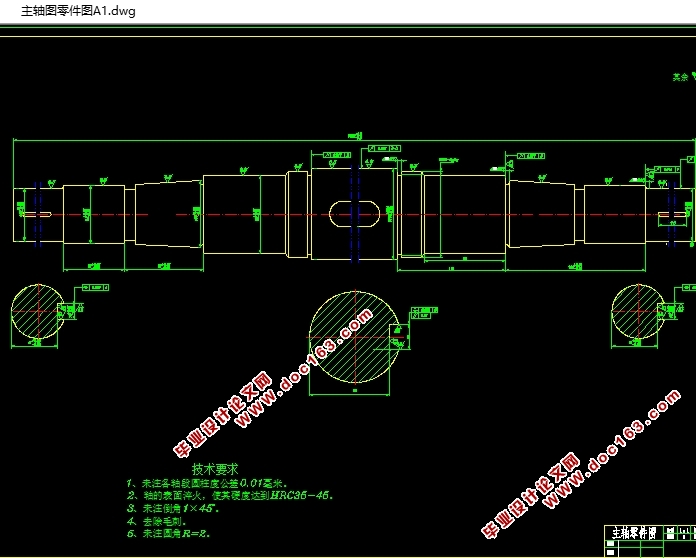

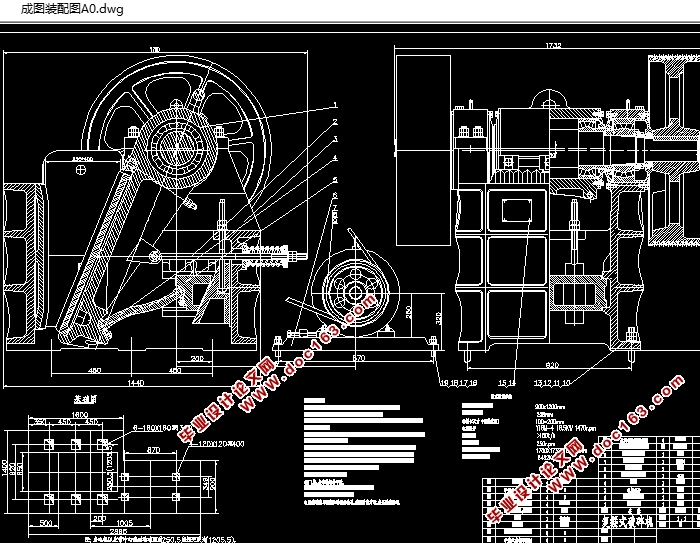

复摆式破碎机优化设计(含CAD零件图装配图)(开题报告,论文说明书17000字,CAD图纸3张)
摘　　要
从破碎机的现状来看，国内产品的机重高于国外，而且颚式破碎机的设计目前仍偏重于经验方法。随着计算方法与计算机技术的发展，在满足强度、刚度以及安全性能的前提下，对动颚结构设计进行优化，以减轻机重是一个可行的解决方案。从动颚水平位移的仿真结果可以看出动颚的水平行程较大，这样有利于破碎物料。沿动颚运动轨迹的运动方向有促进排料作用，所以在一定的程度上可以保证破碎机的生产效率。从动颚竖直位移仿真结果中也可以看出垂直的行程较大，从而导致衬板磨损较快，降低衬板的使用寿命，故复摆颚式破碎机一般用于中小型机型。但随着耐磨材料的不断发展，衬板耐磨性的提高，这种机型也逐渐向大型化方向发展。我的设计中主要研究复摆颚式破碎机的运动分析、V带的选择，鄂板、齿板磨损的分析，各种工作参数的选择，工作机构的优化。重点研究传动的设计和系统的优化。

关键词: 复摆鄂式破碎机  传动  磨损

Abstract
The domestic use jaw type breaker type are very many, But common traditional duplicate pendulum Jaw-fashioned Crusher. The duplicate pendulum jaw type breaker appearance had more than 140 years history, And consummates and the improvement unceasingly after the people long-term practice, Its structure pattern and the organization parameter are day by day reasonable, The structure simple, the manufacture is easy, the work reliably, the service convenient, therefore in profession use and so on the metallurgy, mine, building materials, chemical industry, coal is extremely widespread. Along with the modernized development, various industry sector further grows to the broken crushed stone demand, studies the duplicate pendulum Jaw-fashioned Crusher to have the very vital significance. This graduation project mainly is for meets the production need: Feed head size:   ; Discharge hole size:  ; Feeding block greatest size:   ; Output:  .Mainly studies the duplicate pendulum Jaw-fashioned Crusher the movement analysis, V belt choice, the analysis which the Jaw-fashioned Crusher, the toothed rack wears, each kind of operational parameter choice, operating mechanism optimization. Key research transmission design and system optimization.

KeyWords：Jaw-fashioned Crusher  Transmission  Abrasion

2 总体设计过程
2.1基本结构和工作原理

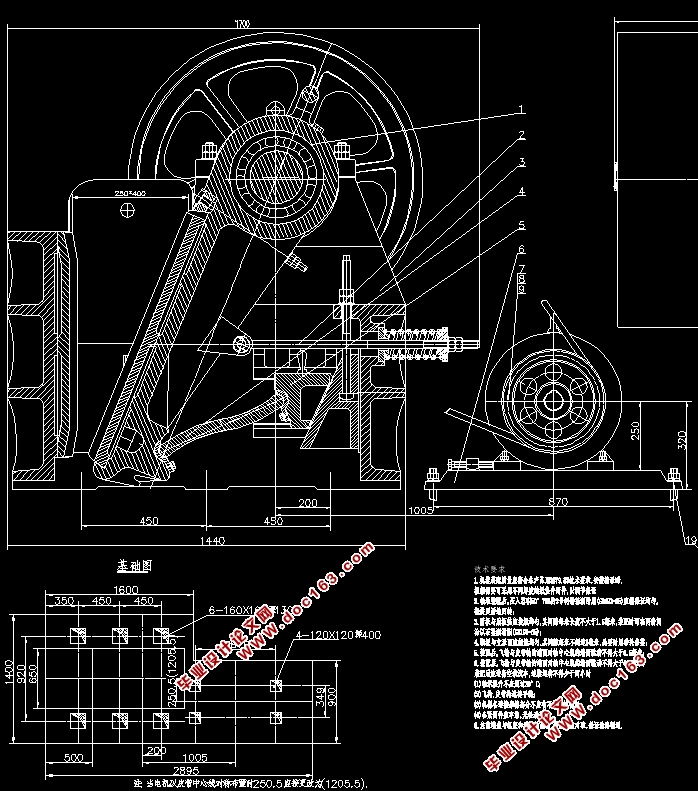

2.1.1基本结构：
鄂式破碎机的主体机构由机架、偏心轴、动鄂板、定鄂板、肘板共五个机构组成。另有其他辅助零件，如固定齿板、衬板、挡罩、垫片、滑块、推力板、止动螺钉、锁紧装置。

2.1.2工作原理
带轮与偏心轴固联成一整体，他是运动和动力输入构件，即原动件，其余构件都是从动件。当带轮和偏心轴2绕轴线A转动时，驱使输出构件动鄂3做平面复杂运动，从而将矿石压碎。

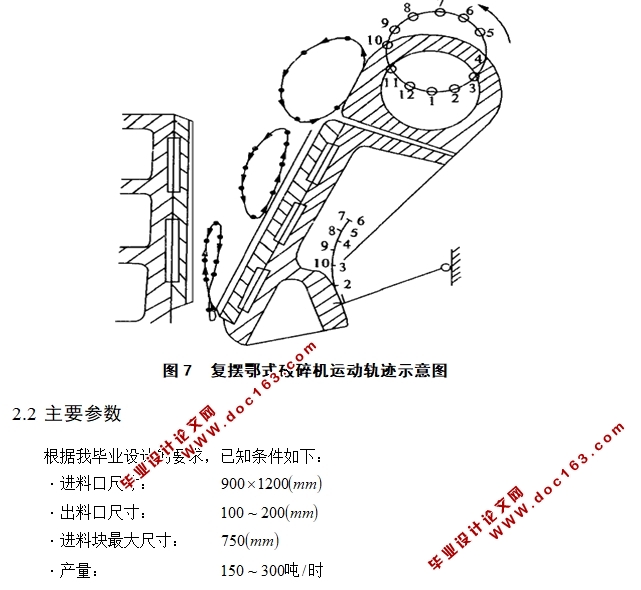

颚式破碎机的工作原理如图7所示，其由动颚板、定颚板、偏心轴及推力板组成。动颚板上部与偏心轴相连，下部由推力板支撑。偏心轴转动时，动颚板不仅对定颚板作往复摆动，同时还沿定颚板有很大幅度的上下运动。动颚板上各点的运动
