食品用双螺杆挤出机主机的设计(含CAD零件图装配图)

以下是资料介绍,如需要完整的请充值下载.
1.无需注册登录,支付后按照提示操作即可获取该资料.
2.资料以网页介绍的为准,下载后不会有水印.资料仅供学习参考之用.

资料介绍:

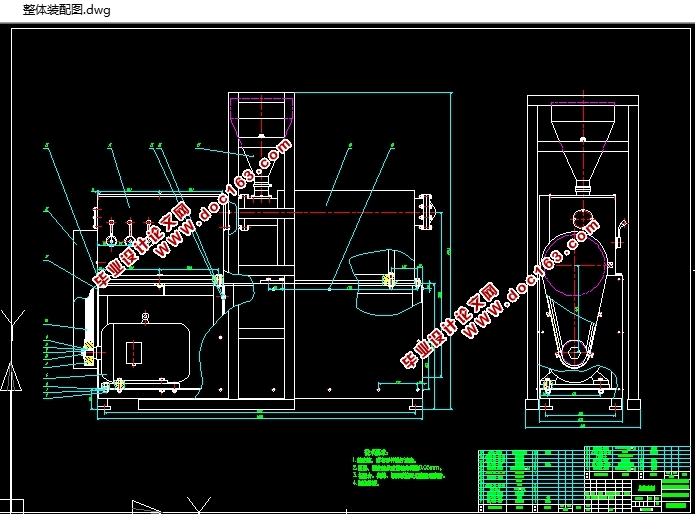

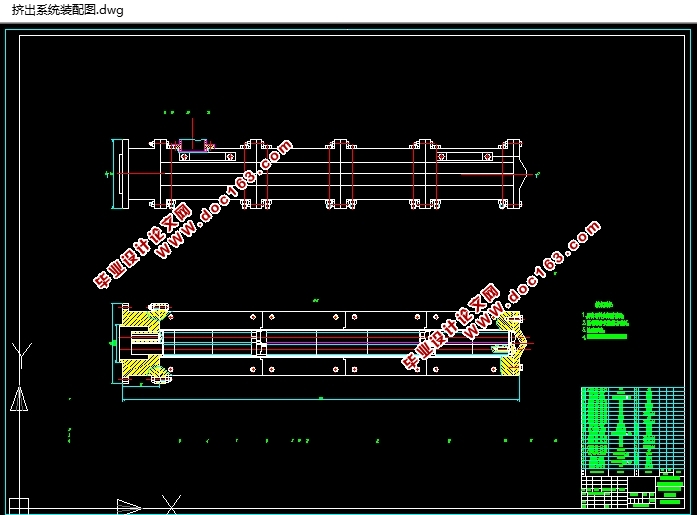

食品用双螺杆挤出机主机的设计(含CAD零件图装配图)(任务书,开题报告,外文翻译,实习总结,说明书15000字,CAD图纸6张)
摘  要
针对设计任务要求,进行了组合式食品双螺杆挤出机的设计。首先,进行了总体方案的设计与选择,确定采用积木式螺杆和剖分式机筒,有利于提高生产效率,降低挤出机的制造难度;然后,对挤出机的各组成子系统进行了设计与计算,主要包括传动系统、加料系统和挤出系统等的设计。最后,对关键的零部件进行了校核计算。
总体上看,所设计的食品双螺杆挤出机,结构比较简单,有较好的进料特性、正向输送特性、良好的混合和自洁性能,而且,生产效率也较高。
关键词:组合式;双螺杆;自洁

Abstract
    According to the requirement, design modular food twin-screw extruder design. First, design and choose the overall scheme, adopt block screw and cylinder profile fraction, improve the production efficiency, reduce the difficulty of the extruder manufacture; then design and calculate the extruder subsystems; mainly includes the transmission system, charging system and extrusion system, etc. Finally, check the key parts. [资料来源:http://THINK58.com]
    Overall, the design of food twin-screw extruder, the structure is simple, have good feeding characteristics, transportation, good mixing and self-cleaning performance, and, the production efficiency is higher.
Keywords: modular; twin-screw; self-cleaning

双螺杆挤出机的主要技术参数
螺杆直径(D)——双螺杆挤出机的螺杆直径是一个基本而重要的参数,螺杆直径的大小在很大程度上反映了挤出机规格的大小,生产能力的大小,因为挤出机的生产能力与螺杆直径的平方成正比,其他参数也都与它有关[6]。
中心距——双螺杆挤出机两螺杆之间的中心距是一个重要参量,从制定总体方案到具体结构设计,决定了如下几何关系,并因而决定了有关的设计/参数:
传动系统输出轴(与螺杆相连)及有关齿轮的尺寸;
推力轴承外径尺寸的大小,及最大的机头设计应取多大;
螺杆的外径和根径、两螺杆的啮合程度,螺杆槽深度和螺杆挤出机的最大理论输送量。
长径比(L/D)——螺杆长度与螺杆直径的比值,这也是一个重要的参量,在一定程度上反映出双螺杆挤出机的规格及其性能。螺杆转速范围---这是一个很重要的特征参数,在一定程度上反映了双螺杆挤出机的挤出能力和混炼能力。双螺杆挤出机的螺杆转速,除了像单螺杆挤出机那样取决于对挤出量的要求,被加工物的特征和最终制品的质量外,还受螺杆旋转方向的影响。

[资料来源:http://think58.com]

挤出量(Q)——挤出量就是所谓的产量,它是一个重要的参数它表征机器生产能力大小,是用户选择双螺杆挤出机规格时的重要依据之一。最大理论挤出量等于无机头压力下,单位时间内螺杆转速与一个C型小室(啮合型双螺杆挤出机)体积的2倍的乘积在乘上螺纹头数[7]。

设计参数
双螺杆挤出机的直径为35mm,长径比25,转速范围是30-250rpm, 双螺杆转动方向为同向,要求按已知条件设计出同向啮合双螺杆挤出机。

[来源:http://www.think58.com]

食品用双螺杆挤出机主机的设计(含CAD零件图装配图)
食品用双螺杆挤出机主机的设计(含CAD零件图装配图)
食品用双螺杆挤出机主机的设计(含CAD零件图装配图)
