多功能呢健身洗衣机的设计(含CAD图,SolidWorks三维图)

以下是资料介绍,如需要完整的请充值下载.
1.无需注册登录,支付后按照提示操作即可获取该资料.
2.资料以网页介绍的为准,下载后不会有水印.资料仅供学习参考之用.

资料介绍:

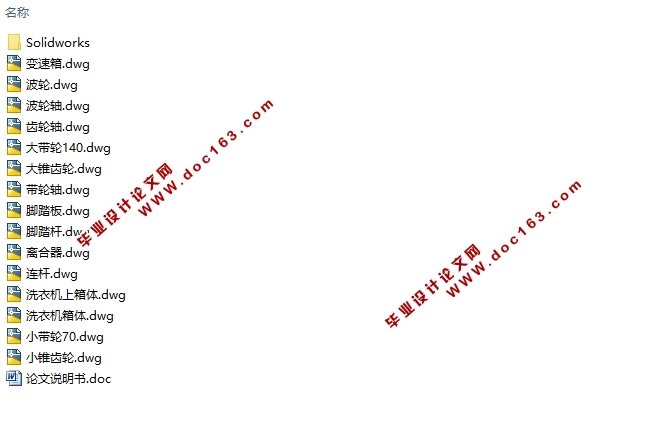

多功能呢健身洗衣机的设计(含CAD图,SolidWorks三维图)(论文说明书13000字,CAD图纸15张,SolidWorks三维图)
摘      要

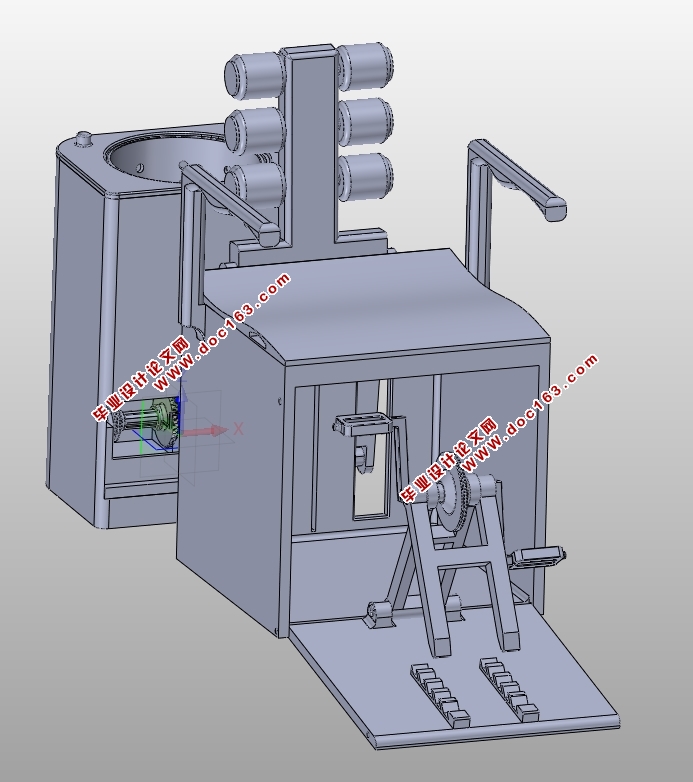

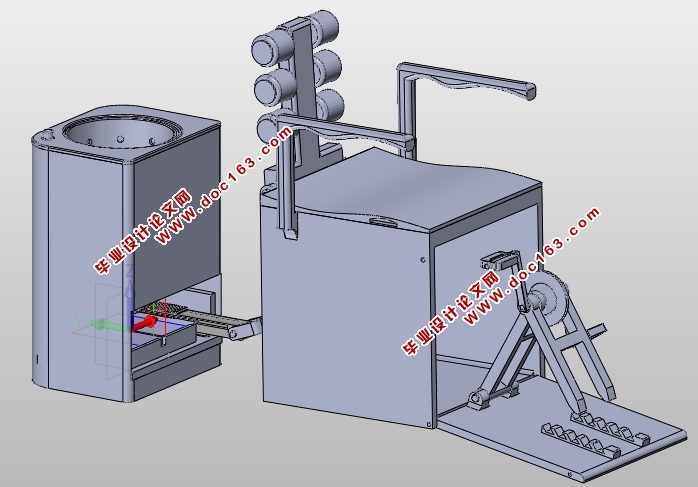

本设计为一种新型实用多功能健身洗衣机,它包括机架、变速装置(带轮传动、齿轮传动和锥齿轮传动)、洗衣、脱水桶、靠背和脚踏健身车组成。本健身洗衣机采用模块化设计,分为洗涤模块和脱水模块:洗涤模块通过机架做圆弧转动带动齿轮做往复转动,变速后经锥齿轮传到洗衣桶;脱水模块通过脚踏板由带轮传动到齿轮传动,变速后经锥齿轮传给脱水桶。同时也分为动力模块和执行模块,两个模块可拆开,方便携带。机架上安装有座椅、扶手,座椅和扶手高度可调,适合于不同身高的人群;同时把洗涤、漂洗和脱水三个过程在同一桶中完成,使健身洗衣机实现了多功能和一体化,进一步提高了洗衣机的自动化程度。通过更改齿轮的啮合来实现洗涤与脱水,所产生的噪音小,在锻炼身体的同时也清洗了衣物,既能健身又能洗衣服,可全面提高身体素质,训练上下肢和腹肌的协调能力,具有实用性强、结构合理,充分利用能量、环保节能等优点。同时因为不需要电源而不耗电,环保节能,减轻了消费者一定程度上的经济负担。

关键词:健身  洗衣机  洗涤  脱水 [资料来源:THINK58.com]

3.总体设计
3.1确定总传动比和分配各传动比
3.1.1洗涤模块的传动比确定和分配
洗涤模块采用齿轮齿条机构,经变速后由锥齿轮传动到洗衣桶,由人机工程学人体参数可知,手和脚的最大动作频率在300-431次/min之间,如图4所示:
动作部位    动作的最大频率/次•min-1
手指    204—406
手    360—431
前臂    190—392
臂    99—344
脚    300—378
腿    330—406

考虑到95百分位的人得动作频率,以及长时间的运动负荷,选择动作频率为60次/min,即每分钟人动作45次,齿条来回运动60次。波轮式洗衣机洗涤时波轮转速一般在80r/min左右,在这里选波轮转速为80r/min,而波轮转速由锥齿轮传动得到的,考虑锥齿轮传动因素,选择锥齿轮传动比为i3=2,由此可知齿条轮转速n=40r/min,因此当齿条运动一个行程时,齿条轮转动2周。
于是齿条轮转速n5=40r/min;
锥齿轮的转速n6=n5•i3=40x2=80r/min。
3.1.2脱水模块的传动比确定和分配

[资料来源:www.THINK58.com]


脱水模块选择带传动和齿轮传动,经过变速后由锥齿轮传动到脱水桶。当脱水桶转速达到350r/min时,完全可以达到脱水效果,在这里选择脱水速度为400r/min,由图4和人机工程学95百分位理论,选择人蹬脚踏板的转速为 =35r/min,所以总传动比为400/35=11.4,根据各级传动分配,取带传动的传动比为i1=2,齿轮传动的传动比为i2=2.86,锥齿轮传动的传动比为i3=2。
于是小带轮的转速n2=n1•i1=35x2=70r/min;
齿轮轴的转速n4=n2•i2=70x2.86=200.2r/min;
脱水桶的转速n7=n4•i3=200.2x2=400.4r/min;
  [资料来源:http://think58.com]

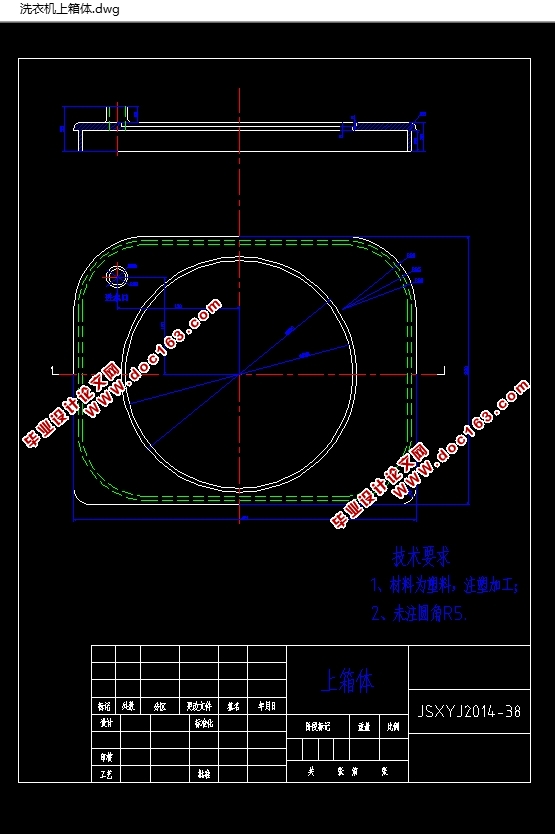

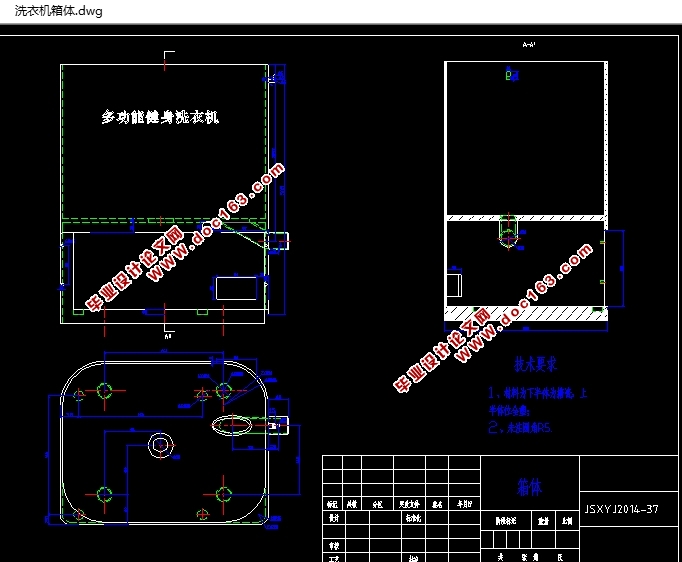

多功能呢健身洗衣机的设计(含CAD图,SolidWorks三维图)
多功能呢健身洗衣机的设计(含CAD图,SolidWorks三维图)
多功能呢健身洗衣机的设计(含CAD图,SolidWorks三维图)
多功能呢健身洗衣机的设计(含CAD图,SolidWorks三维图)
多功能呢健身洗衣机的设计(含CAD图,SolidWorks三维图)

[版权所有:http://think58.com]


多功能呢健身洗衣机的设计(含CAD图,SolidWorks三维图)
多功能呢健身洗衣机的设计(含CAD图,SolidWorks三维图)
多功能呢健身洗衣机的设计(含CAD图,SolidWorks三维图)


目    录
1.绪论    30
1.1课题背景    30
1.2洗衣机发展概况    30
1.3健身器材发展概况    31
1.4健身洗衣机发展状况    32
2.方案设计    32 [资料来源:THINK58.com]
2.1引言    32
2.2设计方案选择    33
3.总体设计    35
3.1确定总传动比和分配各传动比    35
3.2各轴功率的确定    36
4.零件设计    37
4.1 带轮和V带设计    37
4.2圆柱直齿轮的设计与校核    39
4.3直齿锥齿轮的设计与校核    42
4.4齿轮齿条的设计    45
4.5带轮轴的设计与校核    47
4.6齿轮轴一的设计与校核    51
4.7齿轮轴二的设计    55
4.8齿条轴三的设计    56
4.9波轮轴四的设计    58
4.10变速箱设计    59
4.11波轮设计    60
4.12洗衣机箱体设计    62
4.13前支架和后转动架设计    63
5.控制系统设计    65
5.1离合器设计    65
5.2控制手柄设计    66
6.总结    67

[资料来源:THINK58.com]


7.致谢    68
8.参考文献    69 [来源:http://www.think58.com]
