高层建筑消防救生装置设计及圆锥齿轮减速器设计(含CAD图)

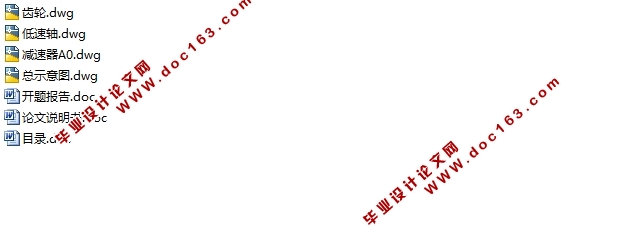

高层建筑消防救生装置设计及圆锥齿轮减速器设计(含CAD图)(开题报告,论文说明书20000字,CAD图纸4张)
本项目主要部件设计内容
本课题为高层建筑消防救生装置的设计，要求该装置在高层建筑失火时能以非常经济的办法起到接近消防云梯车在救生时的作用，能够快捷、方便地借助机动绞盘机拉动绳索等方法缘索上去进行人员救助乃至携带物品。主要部件包括减速器，绳索等。

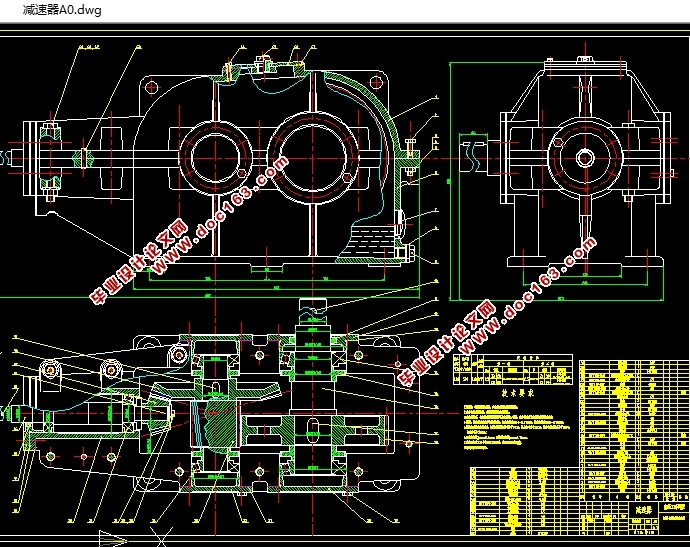

3.1  减速器的设计
3.1.1  设计任务指标
单索救生有效载重量大于260公斤。
钢索满载升降速度每秒0.9米以上。
3.1.2  电动机的选择计算
选择电动机功率[3,17]
滚筒所需的有效功率： =  =1.68kw
传动装置的总效率：η总=ηV×η滚3×η球×η锥×η柱×η联×η筒
式中  V带传动效率     ηV=0.95
圆锥滚子轴承效率 η滚=0.93
圆锥齿轮传动效率 η锥=0.95
圆柱齿轮传动效率 η柱=0.97

[来源：http://think58.com]

弹性联轴器的效率 η联=0.99
传动滚筒效率     η筒=0.96
传动总效率
η总=0.93×0.95×0.99×0.994×0.96×0.97=0.736
所需电动机功率
 = =2.34/0.736=3.18kw
根据装置的实际情况，拟选滚筒直径为300mm
选取电动机的转速
滚筒转速
 = =57.3 r/min
根据工作条件，选择Y系列三相异步电动
根据滚筒所需的功率和转速，可选择功率为3KW，同步转速分别为3000r/min和1500r/min两种型号的电动机。见表3.1
表3.1电动机数据及传动比
方案号    电机型号    额定功率    同步转速    满载转速    总传动比
1    Y112M.4    4    1500    1400    24.433
2    Y132M1.6    4    1000    960    16.754
通过比较决定选择第2种方案，电动机型号为Y132M1.6，其额定功率为4KW，转速为1400r/min，轴伸直径D=38mm，轴伸长度E=80mm。


目录
1 绪论    1
1.1  课题的研究背景及意义    1
1.2  国外在高层建筑消防救援方面的研究现状    2
2  本课题的研究项目    3
2.1  简析现有的两种高层救援方案的利弊    3

2.1.1  基于电磁发射技术的抛射装置    3
2.1.2  直升飞机在高层建筑消防救生    4
2.2  本课题提出的设计思路    7
2.3  本方案的独特之处    9
2.4  方案具体具体实施方式    10
3  本项目主要部件设计内容    15
3.1  减速器的设计    15
3.1.1  设计任务指标    15
3.1.2  电动机的选择计算    15
3.1.3  传动装置的运动及动力参数计算    16
3.1.4  带轮的设计计算    18
3.1.5  减速器中高速级圆锥齿轮设计计算    21
3.1.6  减速器中低速级斜齿轮设计计算    24
3.1.7  轴的设计计算    29
3.1.8  滚动轴承的选择及寿命验算    35
3.1.9  键连接的选择与验算    36
3.1.10 联轴器的选择    36
3.2  绳索的选用    36
3.2.1  白棕绳及合成纤维绳    37
3.2.2  钢丝绳    38
3.3  合适的动力伞发动机选用    44
3.4  动力伞安全飞行条例    45
结束语    46
致谢    47
参考文献    48 [来源：http://www.think58.com]
