摘要
滚筒采煤机是煤炭采掘的重要设备。是实现煤矿生产机械化和现代化的重要设备之一。因此，它对提高煤的采掘效率有着重要的影响。目前，采煤机的设计技术已经发展的相当完善，但是在国内采煤机技术和国外相比依然还比较落后。
本次设计在吸取了前人经验的基础上设计了大功率，适合于中厚煤层的采煤机。对于采煤机的截割部进行了革新设计，采用强力耐磨型滚筒对称布置，提高了割煤效果和滚筒寿命，降低截齿消耗量和用户成本。机械传动系统采用直齿圆柱齿轮和行星轮传动动。故传动效率 高，容易安装和维护，分别用两台250KW的电动机驱动两截割部。截割部电机容量调整范围宽，其调整范围为150～300Kw，通过调整截割电机容量，可实现一机多型。截割部采用四行星单浮动结构，承载能力大，减小了结构尺寸。采用大角度弯摇臂设计，加大过煤空间，提高装煤效果，卧底量大。本次设计的采煤机采煤效率高，生产可随不同的煤质的变化生产不同的机型，市场适应性强。
关键词：采煤机、强力耐磨滚筒、截割部、弯摇臂、传动系统

Abstract
   Sheare is an important equipment for excavation. It is one of the important facilities for the mechanization and modernization of coal-mining production. Hence it has important effects on the improvement of excavation efficiency. Presently the design technologies of sheares have developed relatively perfect. When comparing with abroad, however, the technology of this area is still behindhand. [资料来源：http://THINK58.com]
  Basing on assimilating the experience of people has worked in this area, this design, schemes out High-power sheare which is suitable for medium thickness seam. It does innovatory design on the cutting unit of shears by resorting to disposal symmetry of Mightiness Worn Roller, which improves the cutting effect and longevity. At the same time it reduces the wastage of truncation straight and customers’ cost. As to Machine driven system, its transmission resorts to spur gear and planetary wheel. Hence the transmission efficiency is improved and its installation and maintenance are easier. Two of the departments of crop are driven by two separate 250kw- electromotors. The modulation range of electromotors’ capacity in the departments of crop is large, which is ranging from 150kw to 300kw. Through the modulation of the electromotors’ capacity, the one machine-multi-type style can be carried out. The departments of crop resort to globe certificate floating structure, whose carrying capacity is large and reducing the structure measure. The applications of ply rockerarm increase the coal’s transit space and improve the coal’s load effect. The bottom taking quantity is large. This design of sheare has the features as follows:

[资料来源：http://www.THINK58.com]

The excavation efficiency is high; the production of types can be different according to different coal quality. The adaptability in marketing is strong.
Key Words: Sheare; Mightiness Worn Roller; cutting unit; ply rockerarm ; transition system

2 方案选定
1 滚筒的数量和位置：
滚筒采煤机有单滚筒和双滚筒之分。由于滚筒直径不宜过大，当煤层较厚
单滚筒采煤机往返截割两个行程才能推进一个截深；双滚筒采煤机每截割一个行程就可以推进一个截深，对煤层变化和顶板、底板的起伏，适应性也好。在滚筒采煤机的设计中虽然也曾出现过三滚筒或四滚筒，但因出煤碎、粉尘多、结构复杂，却对提高采煤机性能无益，故不予考虑。综上述本次设计采用双滚筒。
对于双滚筒可有两种位置布置，一是对称布置于两端，另一种就是两滚筒都布置于一端即采用不对称布置。不对称布置虽然设计相对简单，但是其工作稳定性不好。所谓工作稳定性就是采煤机在工作过程中保持不翻转、倾斜和不脱离导向物的能力。工作稳定性好将有利于正常工作。而对称布置的滚筒采煤机受到的外力基本是平衡的，因而工作稳定性较好。因此采用双滚筒对称布置。
2 调高方式：
本机采用摇臂调高，这种调高方式不仅调高范围大，并且随时可以调高。

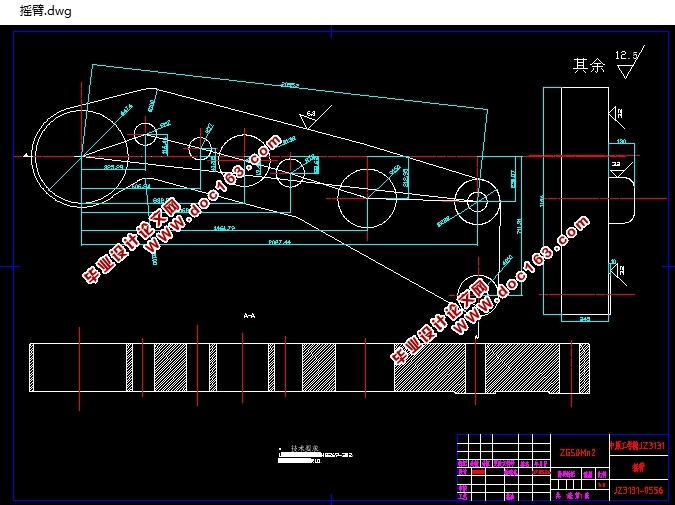

3 摇臂：
采用大角度弯摇臂。这样可以加大过煤空间，提高装煤效果，卧底量大。
4 轴承：
轴承主要有滑动轴承和滚动轴承。滑动轴承的润滑和密封条件一般都比较差，轴承的磨损可能引起摇臂较大的径向窜动。截割部主减速箱最后一级传动不宜用圆锥齿轮，以免摇臂的径向窜动严重影响齿轮的啮合质量。滚动轴承的密封和润滑问题比较好解决，轴承的磨损也比较轻微。本机采用滚动轴承。
5 牵引方式：
滚筒采煤机有各种不同的牵引方式。牵引部和截割部联结成一个整体，在工作面上来回移动，称为内牵引。工作面上只有截割部，却把牵引部设在工作面短头上下顺槽里，牵引部不跟截割部一起移动，只随工作面向前推移，则为外牵引。外牵引只能为有链牵引，而内牵引可以为有链条牵引和无链牵引。有链牵引有断链和跳链的危险，链条的弹性振动和链传动造成的速度脉动，使采煤机受到较大的动负荷，链条对于滚筒的装载、运输机和液压支架的推移也有一定的妨碍，所以有链牵引有很多不足之处。而无链牵引和有链牵引相比具有很多优点：
（1）采煤机移动比较平稳，保证了采煤机的载荷比较稳定；
(2) 提高了设备的可靠性和生产的安全； [资料来源：THINK58.com]
（3）    采煤机移动所消耗的能量较少；
（4）采煤机的运转噪音较低，有利于改善工作面的劳动条件；
（5）    提高了采煤机的爬坡能力；
（6）    在一个工作面上可能采用多台采煤机同时作业，以提高工作面量。通过以上比较本机采用无链牵引中的液压传动。
