滚筒式输送机的设计(含CAD装配图,PROE三维图)(论文说明书15000字,外文翻译,CAD图纸1张,PROE三维图)
摘要
滚筒输送机是现代最主要的散状物料输送设备之一。滚筒是滚筒输送机的主要传部件，它的作用有两个：一是传递动力，二是改变输送带运行方向。滚筒输送机滚筒的设计质量，关系到整个输送机系统的性能、安全性和可靠性。目前，国内滚筒的设计一般采用近似公式，对于中小型滚筒已经能够满足工程需求，但对于大型滚筒这种设计方法其结果与工程实际有一定的差距，它的安全性和可靠性难以保障。由于缺乏精确的计算方法，如果盲目的增大安全系数，会使结构尺寸变大，重量增加，强度得不到显著的提高同时又增加了成本。
本设计简要介绍了辊子输送机的作用，在对辊子输送机特点和形式了解之后，对辊子输送机总体方案进行设计。总体方案确定后是各个零部件的设计，重点对辊子输送机的主要参数、链传动牵引力理论计算、辊子间距、辊子直径、支撑架、脚、轴承等零件进行设计，选择合适的动力源和合适的传动系统及速度控制系统，为合理地设计辊子输送机提供了依据。在总体方案和个零件的参数确定后，应用Pro/E软件对个零件建模和运动仿真。
关键字：作用；主要参数；设计；建模；仿真
Abstract
Roller conveyor is the main equipment of bulk material conveying. The drum is the main transmission part in roller conveyor, it has two functions: one is to transfer power, the two is to change the running direction of the conveying belt. The design quality of roller conveyor roller, related to the performance, security and reliability of the whole conveyor system. At present, the domestic roller design general use of the approximate formula, for small and medium-sized roller has been able to meet the engineering requirements, but for large drum the design method and the results and engineering practice have a certain gap, its security and reliability are difficult to guarantee. Due to the lack of accurate calculation method, if blindly increase safety coefficient, make the structure size, weight, strength can not be improved significantly and increase the cost of.
This design introduce the roller conveyor briefly. After know about characteristics and form of roller conveyor,design the overall scheme of roller conveyor . It is the design of various components after the overall scheme is given. Focusing on the designing of the main parameter, chain drive traction theoretical calculations, roller spacing, roller diameter, cage, feet, bearings and other parts of roller conveyor , select the appropriate power source and a suitable transmission and speed control systems, in older to provide the basis for the rational design of roller conveyor . After the overall program and parameter are determined ,then ,in application the softer of Pro/E to build the construction of three-dimensional model and motion simulation.
[来源：http://www.think58.com]
Keyword: effect; main parameters; design; modeling; simulation
辊子输送机特点及应用范围
辊子输送机可以沿水平或较小的倾斜角度输送具有平底部件的成件物品,如板、棒、管、型材、托盘、箱类容品以及具有平底或直棱的各种工件。它具有结构简单、运转可靠、维护方便、经济、节能等传统优点外，其突出的优点是与生产工艺过程有良好的相容性与配套性，以及功能的多样性，具体表现在：
布置灵活，容易分段和连接，可根据需要，由直线、圆弧、水平、倾斜、分支、合流等区段以及辅助装置，组成开式、闭式、平面、立体等各种形式的输送线路。
功能多样，可以按重力式、动力式、积放式等多种输送方式输送或积存物品，可以在输送过程中升降、移动、翻转物品，可以结合辅助装置，按直角、平行、上下等方式实现物品在辊子输送机之间或辊子输送机与其它输送设备之间的转运。
便于和工艺设备衔接配套，衔接方式简易紧凑，有时可以直接作为工艺设备的物料输入和输出段。辊子间的空隙部位便于布置各种装置和设备。
物品输送平稳，停靠精确，便于对输送过程中的物品进行加工、装配、试验、分拣、包装等各种工艺性操作，便于对输送过程实现自动控制。 [资料来源：http://www.THINK58.com]
[资料来源：THINK58.com]
[资料来源：THINK58.com]
目录
摘要 1
Abstract 2
目录 4
第一章 绪论 7
1.1 现代辊子输送机的运行特性 7
1.2 现代辊子输送机的技术水平 7
1.3 电动辊子研制成功 8
1.4 辊子机架的新发展 8
1.5 选题的背景： 9
1.6 选题意义： 9
第二章总体方案的设计 10
2.1 辊子输送机特点及应用范围 10
2.2 结构形式 10
2.3 传动方式的选择 11
2.3.1链传动 11
2.3.2带传动 11
2.3.3齿轮传动 11
2.4输出方式的选择 11
[资料来源：http://www.THINK58.com]
2.4.1 动力式辊子输送机 11
2.4.2 限力式辊子输送机 12
2.4.3 触点控制式辊子输送机 12
2.5 辊子形式的选择 12
2.5.1 圆柱形辊子输送机 12
2.5.2 圆锥形辊子输送机 12
2.5.3 轮形辊子输送机 12
2.6辊子支撑方式的选择 13
2.6.1 定轴式辊子输送机 13
2.6.2 转轴式辊子输送机 13
第三章滚筒的设计 14
3.1 滚筒的长度和滚筒之间的间距的确定 14
3.2 滚筒直径的确定 14
3.3 滚筒厚度的确定 15
第四章链条和链轮的选择和设计 17
4.1 链条的选择 17
4.2 链轮的选择 18
第五章滚动轴承的选择与校核 21
5.1 轴承的选择 21
5.2 轴承的校核 23
第六章胀套和键的选择 25
6.1 胀套的选择 25
6.2 键的选择与校核 27
第七章电动机及变频器的选择； 30
7.1 电动机功率的计算： 30
7.2 电动机额定转速的计算： 33
7.3 电动机的查表选择 33
7.4 变频器的选择 34
第八章支撑架的设计及验算： 35
第九章脚的设计 37
第十章三维模型及零件图、装配图 38
10.1 辊子的造型及生成零件图 38
10.2 支撑架的造型及零件图的生成 40
10.3 带座轴承的造型及装配图 41
10.4 链轮的三维模型及工程图 43
10.5 脚及各种辅助的固定钢条的造型 44

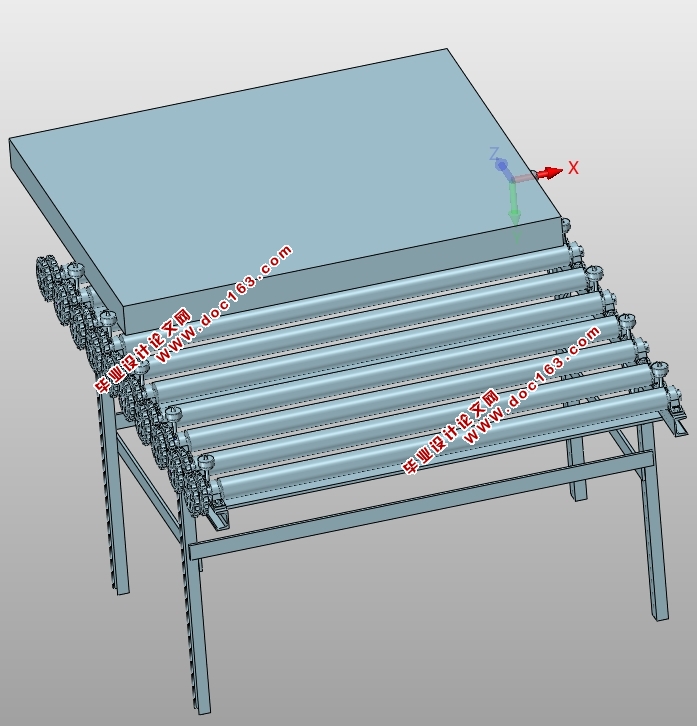

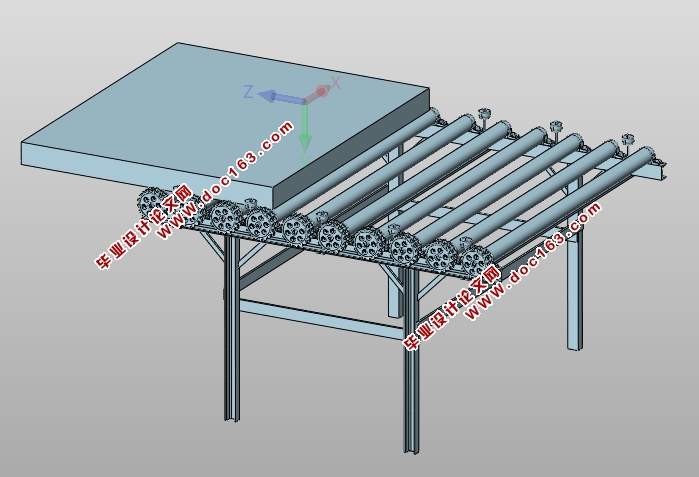

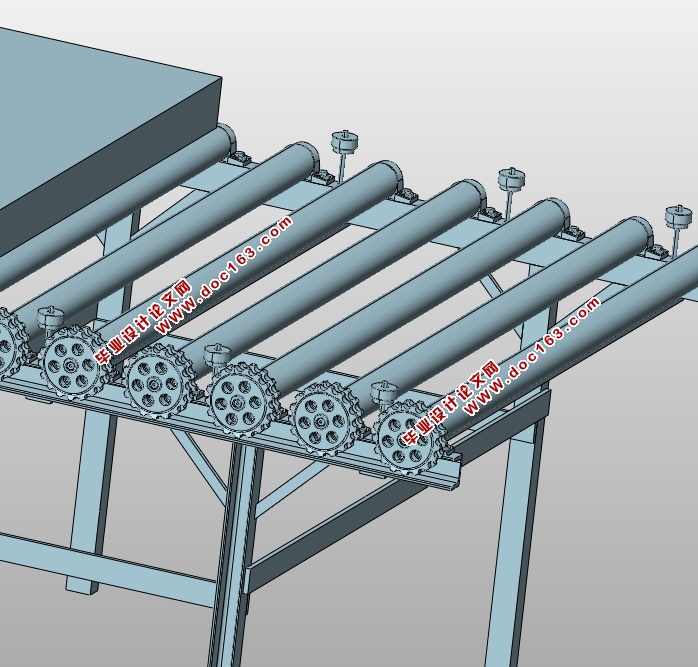

10.6 总装配图、爆炸图和工程图 44
第十一章运动仿真及其动画的生成 48 [资料来源：http://think58.com]
11.1 支撑板、脚和固定板的装配 48
11.2 带座轴承和辊子的装配 48
11.3 螺栓和挡柱等零件的装配 49
11.4 仿真动画的生成 49
第十二章控制系统设计 52
12.1 电机的调速方法 52
12.2 通用变频器调速系统 53
总结与展望 55
参考文献 56
致谢 58
