液压送料机械手设计运动仿真(含CAD零件图装配图,SolidWorks三维图)
1.无需注册登录,支付后按照提示操作即可获取该资料.
2.资料以网页介绍的为准,下载后不会有水印.资料仅供学习参考之用.
密 惠 保
液压送料机械手设计和运动仿真(含CAD零件图装配图,SolidWorks三维图)(开题报告,任务书,论文说明书12000字,CAD图纸10张,SolidWorks三维图,仿真视频)
摘要
本课题是为普通车床配套而设计的上料机械手。工业机械手是工业生产的必然产物，它是一种模仿人体上肢的部分功能，按照预定要求输送工件或握持工具进行操作的自动化技术设备，对实现工业生产自动化，推动工业生产的进一步发展起着重要作用。因而具有强大的生命力受到人们的广泛重视和欢迎。实践证明，工业机械手可以代替人手的繁重劳动，显著减轻工人的劳动强度，改善劳动条件，提高劳动生产率和自动化水平。工业生产中经常出现的笨重工件的搬运和长期频繁、单调的操作，采用机械手是有效的。此外，它能在高温、低温、深水、宇宙、放射性和其他有毒、污染环境条件下进行操作，更显示其优越性，有着广阔的发展前途。
本课题通过应用AutoCAD 技术对机械手进行结构设计和液压传动原理设计，运用Solidworks技术对上料机械手进行三维实体造型，并进行了运动仿真，使其能将基本的运动更具体的展现在人们面前。它能实行自动上料运动；在安装工件时，将工件送入卡盘中的夹紧运动等。上料机械手的运动速度是按着满足生产率的要求来设定。
关键字 机械手，AutoCAD，Solidworks 。
（一、）原始数据及资料
（1、）原始数据：
a、 生产纲领：100000件（两班制生产）
b、 自由度（四个自由度）
臂转动180º
臂上下运动 500mm
臂伸长（收缩）500mm
手部转动 ±180º
（2、）设计要求：

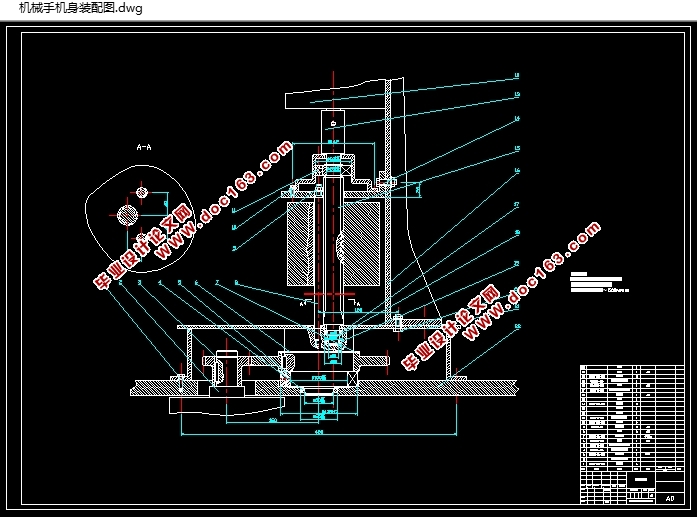

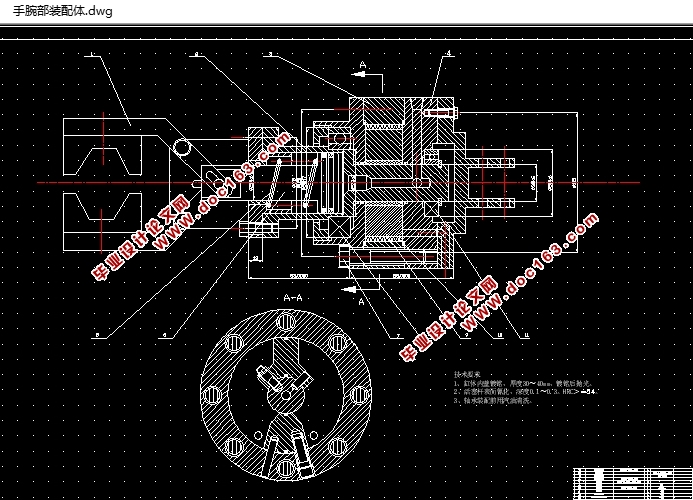

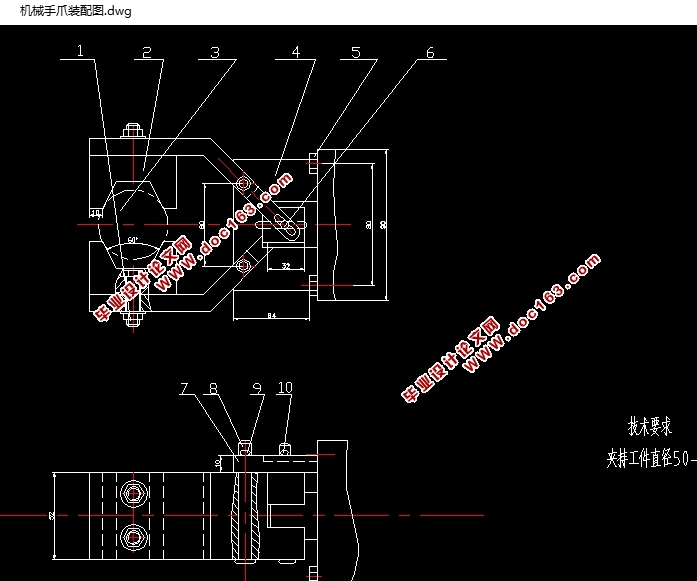

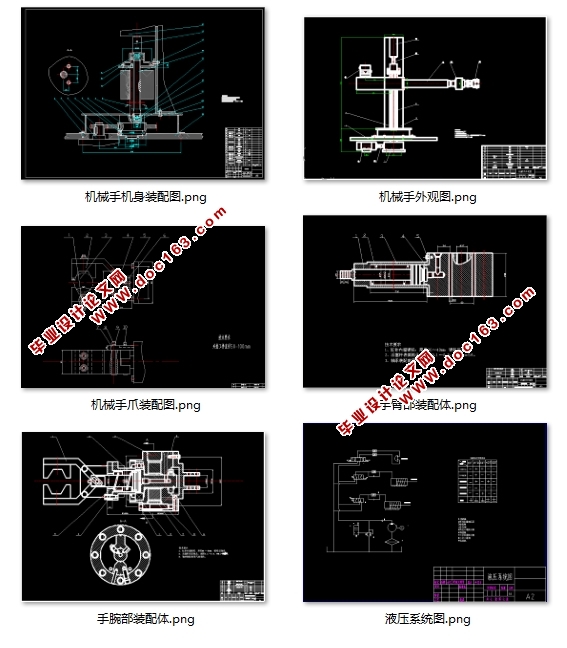

a、上料机械手结构设计图、装配图、各主要零件图（一套）
b、液压原理图（一张）

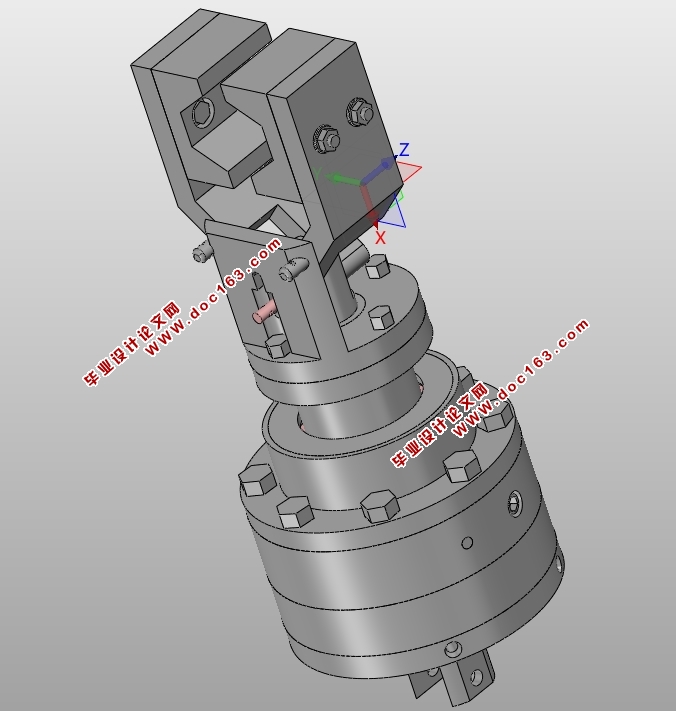

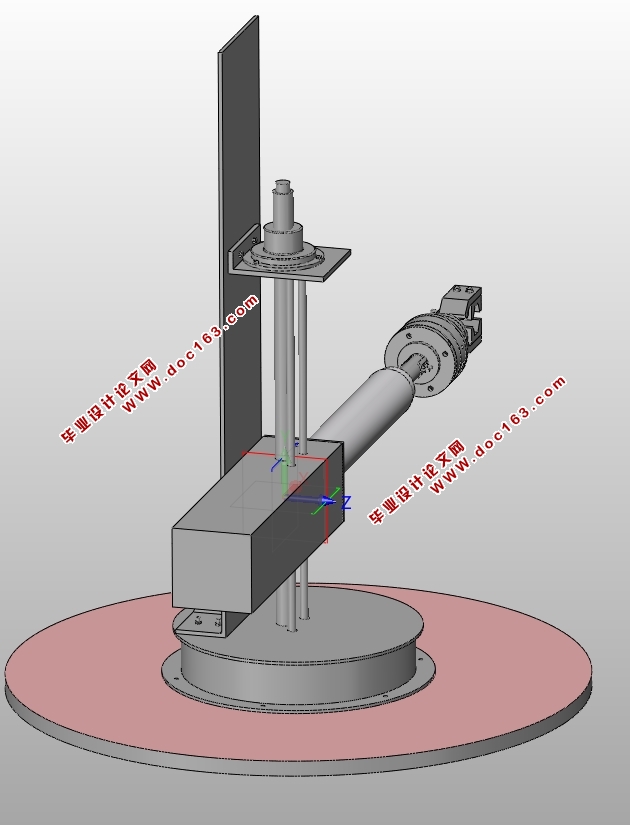

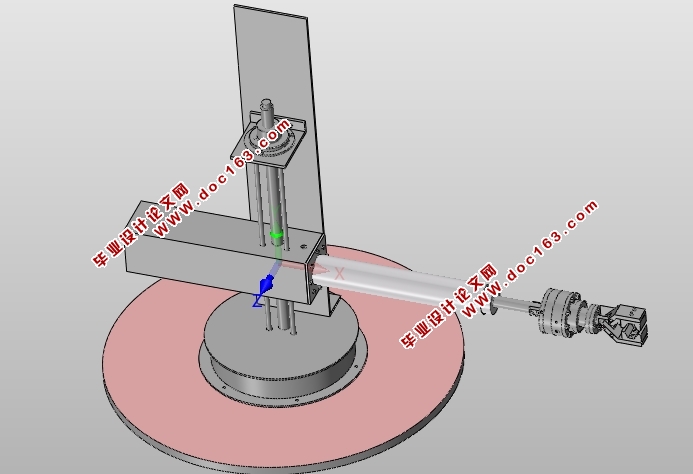

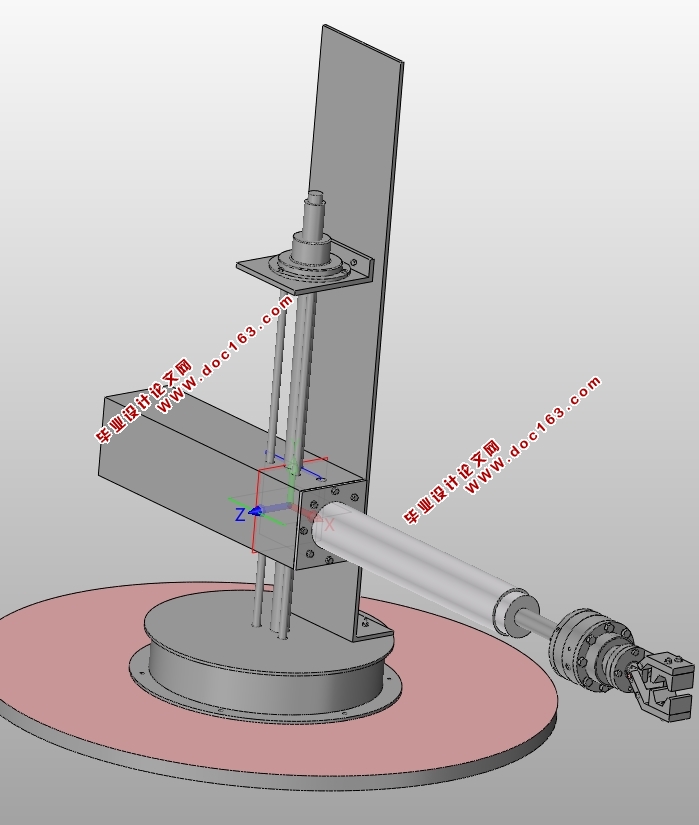

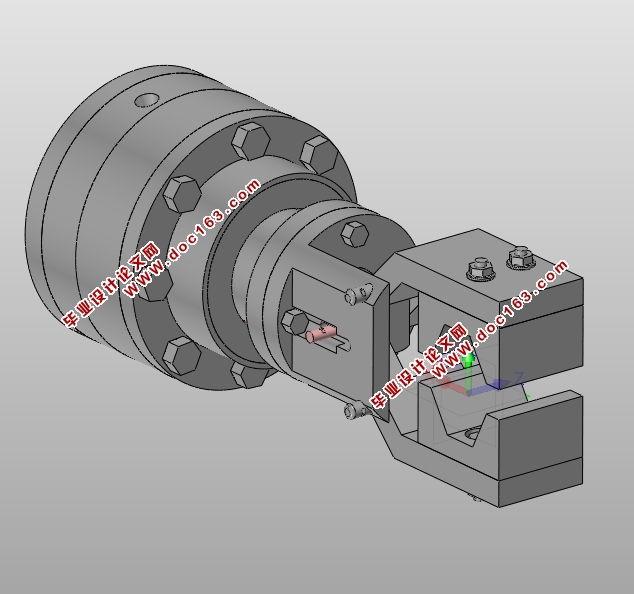

c、机械手三维造型
d、动作模拟仿真
e、设计计算说明书（一份）
（3、）技术要求
主要参数的确定：
a、坐标形式：直角坐标系
b、臂的运动行程：伸缩运动500mm，回转运动180º。
c、运动速度：使生产率满足生产纲领的要求即可。
d、控制方式：起止设定位置。
e、定位精度：±0.5mm。
f、手指握力：392N
g、驱动方式：液压驱动。
该方案是液压上料机械手设计，下面介绍机械手的组成：
机械手主要由执行机构、驱动系统、控制系统组成。 [来源：http://www.think58.com]
（1、）执行机构：包括手部、手腕、手臂和立柱等部件，有的还增设行走机构；
①手部：是机械手与工件接触的部件。由于与物体接触的形式不同，可分为夹持式和吸附式手部。由于本课题的工件是圆柱状棒料，所以采用夹持式。由手指和传力机构所构成，手指与工件接触而传力机构则通过手指夹紧力来完成夹放工件的任务。
②手腕：是联接手部和手臂的部件，起调整或改变工件方位的作用。
③手臂：支承手腕和手部的部件，用以改变工件的空间位置。
④立柱：是支承手臂的部件。手臂的回转运动和升降运动均与立柱有密切的联系。机械手的立柱通常为固定不动的。
⑤机座：是机械手的基础部分。机械手执行机构的各部件和驱动系统均安装于机座上，故起支承和联接的作用。
（2、）驱动系统：机械手的驱动系统是驱动执行运动的传动装置。常用的有液压传动、气压传动、电力传动和机械传动等四种形式。
（3、）控制系统：控制系统是机械手的指挥系统 ，它控制驱动系统，让执行机构按规定的要求进行工作，并检测其正确与否。一般常见的为电器与电子回路控制，计算机控制系统也不断增多。
