GE283型纺织机寸行传动件的设计研究(含CAD零件装配图)

以下是资料介绍,如需要完整的请充值下载.
1.无需注册登录,支付后按照提示操作即可获取该资料.
2.资料以网页介绍的为准,下载后不会有水印.资料仅供学习参考之用.

资料介绍:

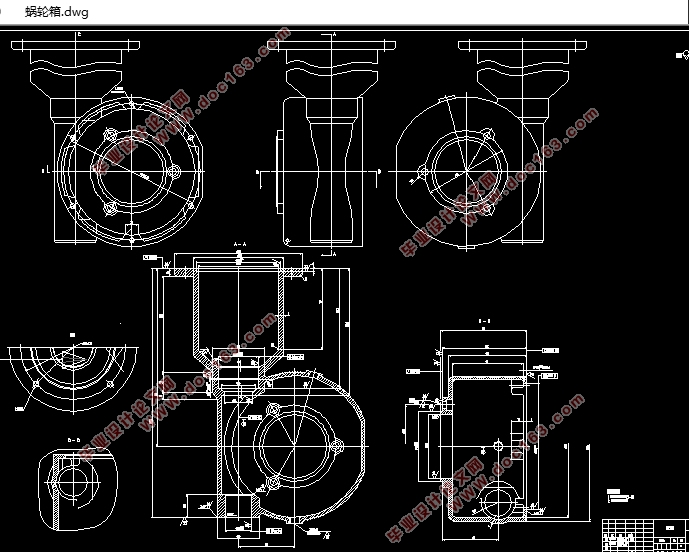

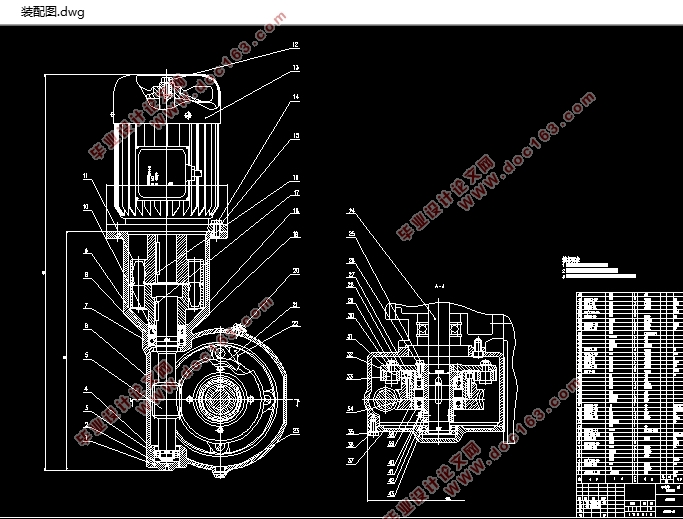

GE283型纺织机寸行传动件的设计研究(含CAD零件装配图)(设计说明书17000字,调研报告,外文翻译,CAD图纸11张)
the GE283 textile machine inch good biography moving     parts design research
中文摘要及关键词
摘要:此次设计课题为“GE283纺织机寸行传动件的设计研究”。主要对纺织机寸行传动系统的三个主要组成部分(即电动机、减速器、蜗轮箱)进行分析与设计,并对设计出的零件进行强度校核。了解和掌握GE283纺织机寸行传动件在实际使用过程中出现的问题,在理论(计算)分析、计算的基础上,针对该传动部分出现的问题,提出具体可行的传动方案。
关键词:纺织机,电动机,减速器,蜗轮箱,强度校核

2.1设计
本文从寸行传动件工作机构和传动系统的运动方案入手,对GE283型纺织机寸行传动件进行了分析设计。
2.2设计框架

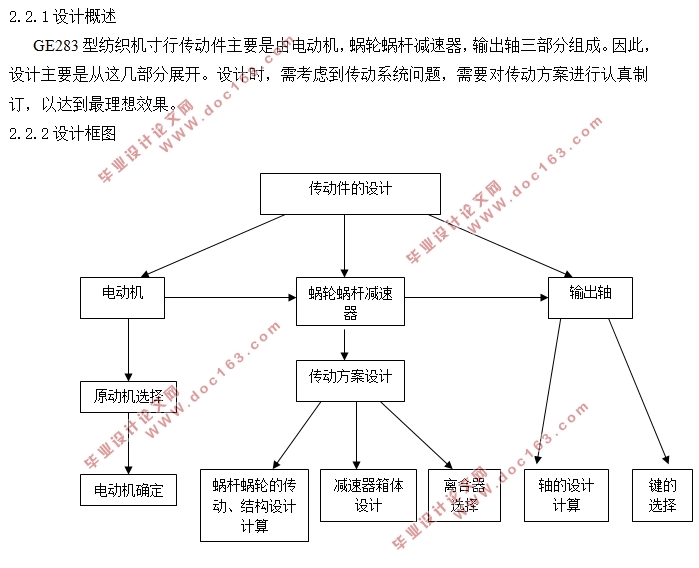

2.2.1设计概述
GE283型纺织机寸行传动件主要是由电动机,蜗轮蜗杆减速器,输出轴三部分组成。因此,设计主要是从这几部分展开。设计时,需考虑到传动系统问题,需要对传动方案进行认真制订,以达到最理想效果。

[资料来源:THINK58.com]


2.3系统原理

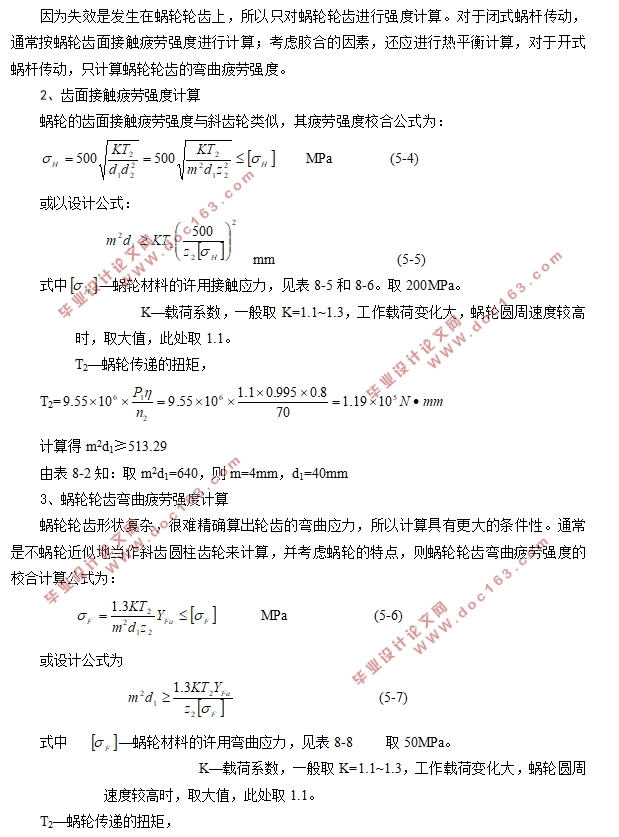

    GE283型纺织机寸行传动件主要是由电动机,蜗轮蜗杆减速器,输出轴三部分组成。因此,设计主要是从这几部分展开。首先确定电动机,电动机的确定主要通过原动机的选择来确定。电动机确定后就第二步开始设计传动方案,设计方案过程中应进行传动类型的选择、传动方案的拟订、方案评价三个过程。接着就着重减速器的设计与计算、减速器箱体设计。
