摘要
本毕业设计是一个悬臂梁载物平台结构与优化综合的设计。首先，悬臂梁载物平台结构与优化综合设计作了简单的概述；接着分析和悬臂梁载物平台结构与优化综合设计计算方法的选择原则；然后根据这些设计准则与计算基础的设计；然后检查平台装置的主要部件的选择。普通型悬臂梁载物平台结构与优化综合设计由5个主要部件组成：目前，悬臂梁载物平台结构与优化综合设计向长距离方向发展，近年来，悬臂梁载物平台结构设计的研制与应用，目前我国与国外先进水平相比仍有较大差距，在过程中的国内设计和悬臂梁载物平台结构与优化综合设计的制造中存在着许多问题。
悬臂梁载物平台结构与优化综合设计设计代表了设计的一般过程，对今后的设计工作的选择有一定的参考价值。

关键词：悬臂梁载物平台结构与优化综合设计  优化  平台

研究内容
借鉴国内外经验，确定设计方案，对设计方案中所涉及到的零件进行优化设计并计算并进行强度校核。 [资料来源：http://think58.com]
本次设计悬臂梁载物平台依现有工厂平台做参考进行结构优化，以下为优化重点：
1，优化底座方式，为防止变形，底座四周做加强筋处理。
2，优化支架方式，采用三角式承载重物。
3，平台四周做固定栏及挡板，保证工作人员安全。

研究方案
1 总体方案

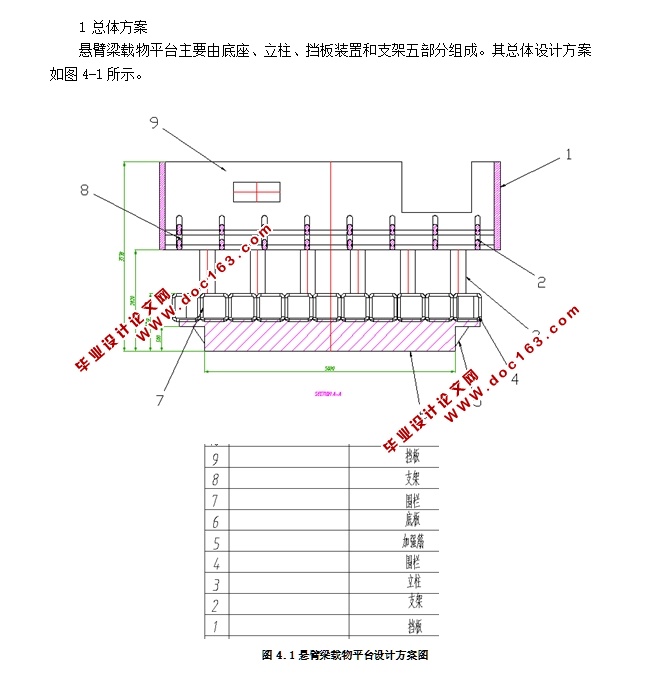

悬臂梁载物平台主要由底座、立柱、挡板装置和支架五部分组成。
