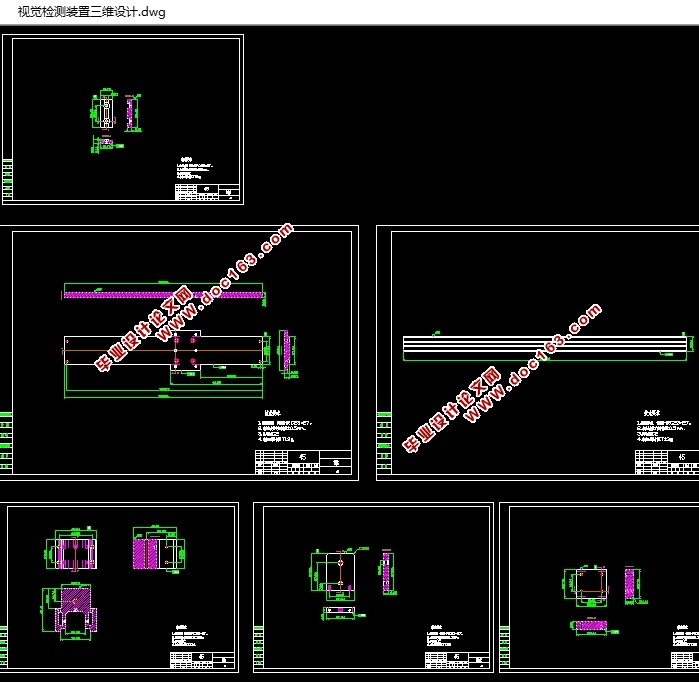

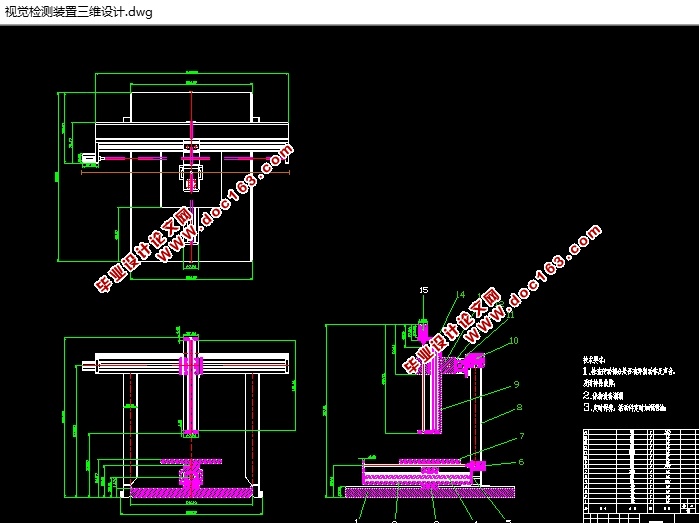

视觉检测装置设计(含CAD零件图装配图,UG三维图)(论文说明书7500字,CAD图纸7张,UG三维图)

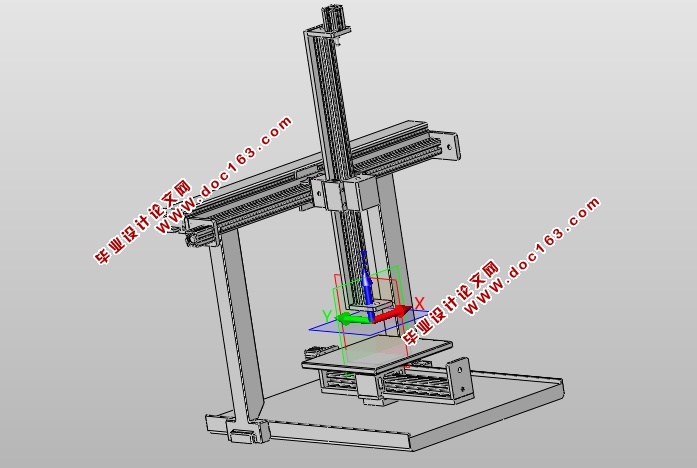

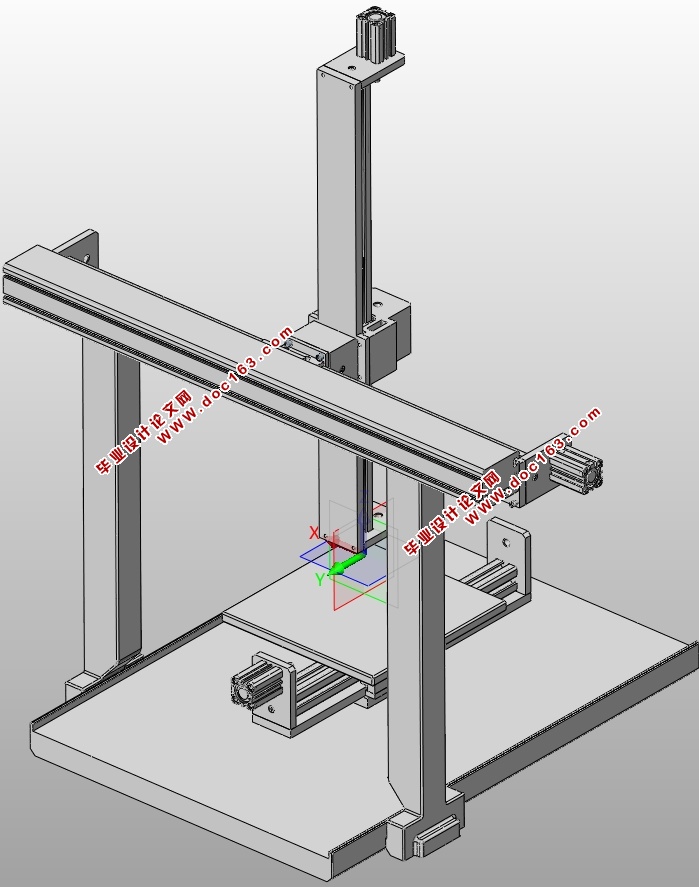

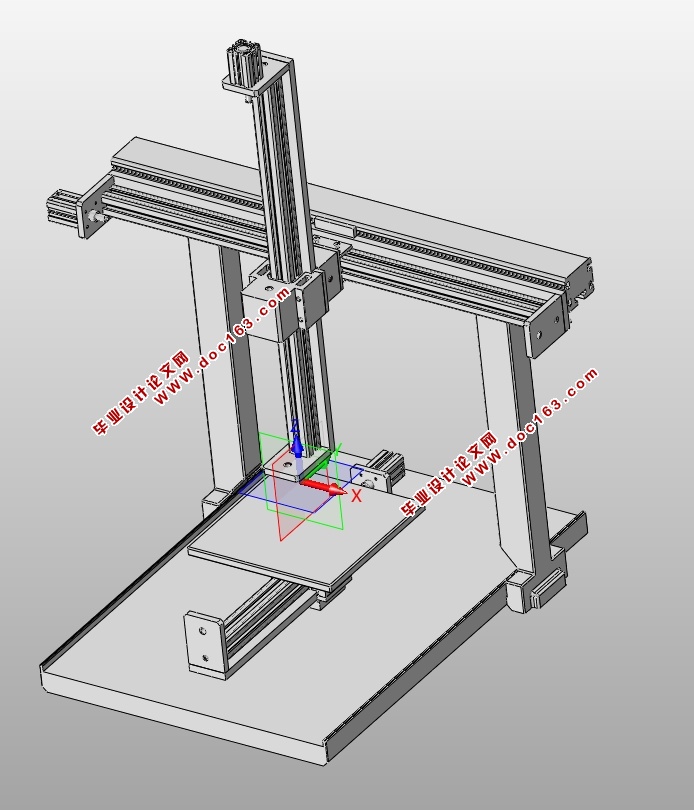

总体方案
视觉检测装置主要由滑轨、滑轨、垂直移动机构、动力装置和滑座移动机构部分组成。其总体设计方案如图4-1所示。转轴和滑轨移动装置连接在一起,由动力装置提供动力,使滑轨能实现移动和检测的操作。滑座移动机构以及垂直移动机构其动力也是由动力装置提供来使检测机产生相应动作。
主要技术参数要求
最大工作范围:X 方向为 260mm,Y 方向为 340mm,Z 方向为 80mm。
传动方式:滚珠丝杠或同步带
支撑方式:直线导轨
驱动方式:电机驱动
设计内容
整机三维外形。
主体详细结构,即 X、Y、Z 方向具体的机械结构,包括传动结构、支撑结构、驱动结构及相关必要附件等结构。
[来源:http://www.think58.com]
[资料来源:http://think58.com]
目 录
摘要 2
一、 绪论 5
1. 国外研究现状 5
2. 国内研究现状 5
3. 研究内容 5
4 研究方案 6
二、 视觉检测装置材料介绍及选择 8
三、视觉检测装置主要零部件设计计算 10
1、视觉检测装置支架断面设计方式 10
2、整体机架强度的计算 11
3、支架变形度计算 13
四,滑轨的设计方法: 15
1 滑轨移动装置 15
2滑轨的设计 16
3、滑轨中央断面设计 16
五,检测系统的垂直移动机构的设计: 17
1 检测系统的垂直移动机构 17
2、最大歪斜侧向力 18
3,滑轨中央断面合成应力: 18
六、视觉检测装置装配图 19
七 轴的结构设计 19
[资料来源:THINK58.com]
1 固定板轴的设计计算 19
2 .轴的结构设计 20
3 轴的强度计算 21
4 主动固定板轴的设计计算 22
7.7 传动结构及设计 22
八、视觉检测装置的组装要求及操作方式 25
1、视觉检测装置的安装注意事项 25
2,视觉检测装置的试验要求 25
致谢 26 [资料来源:www.THINK58.com]
