双轴搅拌机的结构设计(含CAD零件装配图)

以下是资料介绍,如需要完整的请充值下载.
1.无需注册登录,支付后按照提示操作即可获取该资料.
2.资料以网页介绍的为准,下载后不会有水印.资料仅供学习参考之用.

资料介绍:

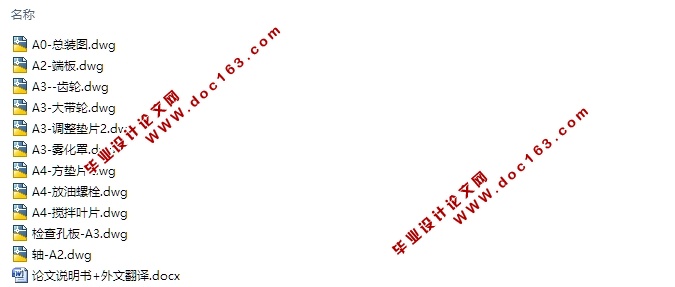

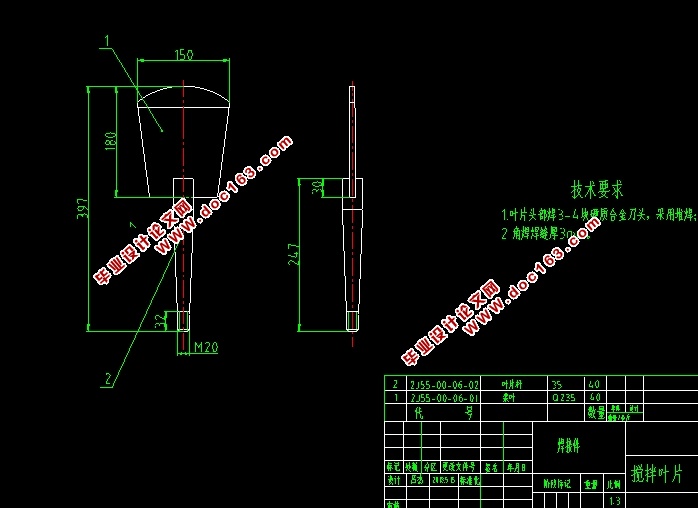

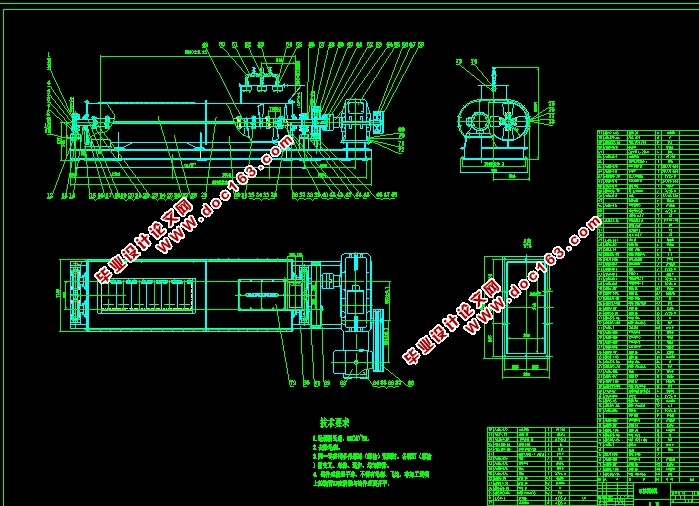

双轴搅拌机的结构设计(含CAD零件装配图)(论文说明书13900字,外文翻译,CAD图11张)
摘  要
在世界经济与技术飞速发展的严峻形势下,各行各业都在不断加大科技投入力度,研发更好的产品顺应当前的发展潮流,于是在搅拌行业,为了提高生产效率,节约能源,降低能耗,减少粉尘污染,保护环境,双轴搅拌机便应运而生。
双轴搅拌机为螺旋式搅拌机,它的搅拌部件是两根形状对称的同步螺旋转子,两根螺旋轴在旋转时速度同步、方向相反。双轴搅拌机由电机驱动,可用减速机控制转子转动速度,达到最佳的搅拌效果。
双轴搅拌机的主要部件包括,机械外壳、两根螺旋转轴、电机驱动装置、联动装置、配管和盖板等,双轴搅拌机的螺旋轴是最重要的工作部分,两根螺旋轴的旋转方向相反,都具有轴承座、轴承套、轴承盖、叶片和联动装置。搅拌机构包括彼此平行的第一和第二搅拌轴、搅拌叶片和卧式搅拌桶,所述搅拌叶片从第一和第二搅拌轴向四周伸出,并在轴向依次等距排列而在圆周方向依顺时针或逆时针彼此相差一固定角度,使在第一和第二搅拌轴上的搅拌叶片分别形成旋向相反的螺旋状排列;所述第一和第二搅拌轴彼此同步转动并且其叶片交错通过由该第一和第二搅拌轴轴线所确定的平面;在所述搅拌桶一端的顶部设有进料口,而在所述搅拌桶另一端的底部设有出料。采用这种结构,搅拌机的搅拌叶片在搅拌干粉砂浆的同时将干粉砂浆从进料口排向进料口,从而实现生产的连续,有效的提高了生产效率。 [资料来源:http://THINK58.com]

关键词:双轴搅拌机;搅拌轴;搅拌叶片


Abstract
With the rapid development of the world economy and technology, all walks of life are constantly increasing their investment in science and technology, and developing better products to conform to the current trend of development.So in the mixing industry, in order to improve production efficiency, save energy, reduce energy consumption, reduce dust pollution, protect the environment, the double shaft mixer came into being.
The main components include biaxial mixer, mechanical enclosure, two screw shaft, motor drive, interlocks, piping, and flat tops, dual-axis mixer spiral axis is the most important part, the two helical axis of rotation in the opposite direction , have a bearing, bearing units, bearing caps, leaves and interlocks. Mixing with each other parallel institutions, including the first and second stirring shaft, stirring blades and horizontal mixing barrel, above mixing blade from the first and second axial four weeks out of mixing and axial offset in turn arranged in circle clockwise or counterclockwise direction according to a fixed point of difference with each other, so that in the first and second axis of the mixing blades were stirring the formation of the spiral spin arrangement to the contrary; the first and second mixing shafts rotate simultaneously with each other and their leaves staggered through the mixing of the first and second axes defined plane; in above the top end of the mixing bucket with feed, while the other end of the said mixing drum with the material at the bottom. Using this structure, the mixing blade mixer mixing dry powder in the mortar, while the dry mortar from the inlet to the inlet arrangement in order to achieve continuous production, effectively improve the production efficiency.

[来源:http://think58.com]



Keywords: biaxial mixer;mixing shaft;Stirred blade

双轴搅拌机的组成部分

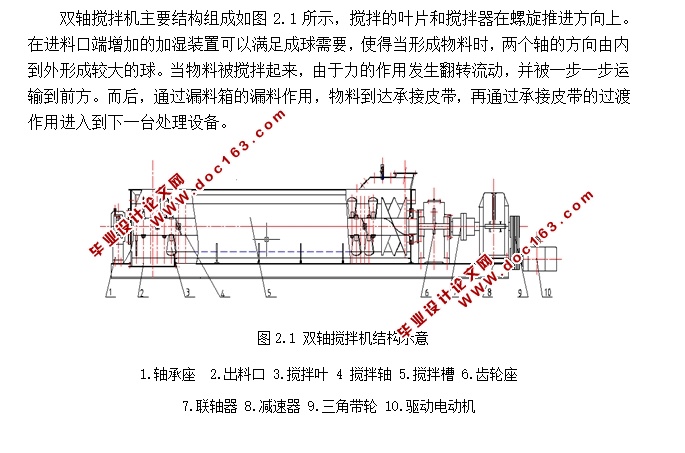

双轴搅拌机主要由机壳、螺旋轴总成、驱动装置、配管、盖板、链罩等部件组成[4],具体结构性能特点如下:
(1) 壳体主要由板材及型钢构成,在制造厂内焊接成形,并与其他部件组装在一起,是双轴搅拌机的支撑。壳体密封严密,不会有飞灰外扬、漏灰的现象。
(2)螺旋轴总成是双轴搅拌机的主要组成部分,其组成部分主要有左右旋向螺旋轴、轴承座、轴承套、轴承盖、齿轮、链轮、油杯、叶片等零部件。左右旋向螺旋轴制造精度要求高,工艺性能好,与轴承座、轴承套、轴承盖有严格的配合要求。
(3)加水调湿配管主要由接管、接头及喷嘴组成。喷嘴采用不锈钢雾化锥喷嘴,布置在搅拌机机壳内部上方,沿螺旋轴方向轴向排列,形成水帘以利于物料的加湿搅拌。喷嘴结构简单,易于更换,不锈钢材质,防腐耐用。通过操作供水管道上的手动调节阀可以调节湿灰的含水率。
(4)盖板主要包括左盖板、中间盖、右盖板、孔盖及检修孔盖等。双轴搅拌机两侧设置有六个检修孔,以方便操作人员平时的检修及保养。

[资料来源:http://THINK58.com]


1.5本论文主要内容
本次设计从生产中来到生产中去,系统本身也要满足节能、高效、环保的新时代理念;系统构成紧凑,做到安全有效的平稳运行,实现利用率的最大化。
设计该双轴搅拌机有以下几项技术要求:
1.必须结合生产实践;
2.生产能力 为Q = 30 t/h;
3.进出料口的距离为3000 mm;
4.叶片回转直径为550mm;
5.结构紧凑,工作连续稳定;
6.节能、高效、环保。

[资料来源:http://think58.com]

双轴搅拌机的结构设计(含CAD零件装配图)
双轴搅拌机的结构设计(含CAD零件装配图)
双轴搅拌机的结构设计(含CAD零件装配图)
双轴搅拌机的结构设计(含CAD零件装配图)


目    录
摘  要    I
Abstract    II [资料来源:http://www.THINK58.com]
1绪论    1
1.1双轴搅拌机的工作原理    1
1.2双轴搅拌机的发展现状及趋势    1
1.3双轴搅拌机的类型    2
1.4双轴搅拌机的组成部分    3
1.5本论文主要内容    3
2 总体方案论证    5
2.1 工作原理    5
2.2 结构设计特点    5
3 预加水双轴搅拌机主要技术参数的计算    10
3.1 生产能力的估算    10
3.2 主轴转速n的估算    11
3.3 主轴直径d的估算    12
3.4 搅拌机内物料轴向运动速度 的估算    12
3.5 物料在搅拌机内停留时间的估算    13
3.6 功率的计算    14
4 电机的选择    17
4.1 选择电动机类型和结构形式    17
4.2 减速机选择    18
4.3 计算传动装置的总传动比并分配各级传动比    19
5 传动装置的设计计算与校核    20

[资料来源:http://www.THINK58.com]


5.1 V带的设计计算    20
5.2 齿轮的设计计算    22
5.3 轴的设计计算及校核    25
5.4 轴承的校核    29
6 预加水双轴搅拌机的安装    31
6.1 双轴搅拌机的安装    31
6.2 双轴搅拌机的操作要点    31
7 机器的使用维护和润滑    32
7.1 机器的使用维护    32
7.2 机器的润滑    32
8 结论    33
参考文献    34
附录1:外文翻译    35
附录2:外文原文    37
致  谢    41
