摘  要：本次毕业设计的题目是多工位专用CA18机械手的设计，首先对多工位专用CA18机械手的工况进行分析，此多工位专用机械手完成小臂上下俯仰、大臂正反向回转、行走装置进退三个自由度，以及手爪的开启和闭合等动作，然后给出该多工位专用CA18机械手的液压系统的电磁元件动作循序表和液压系统原理图。

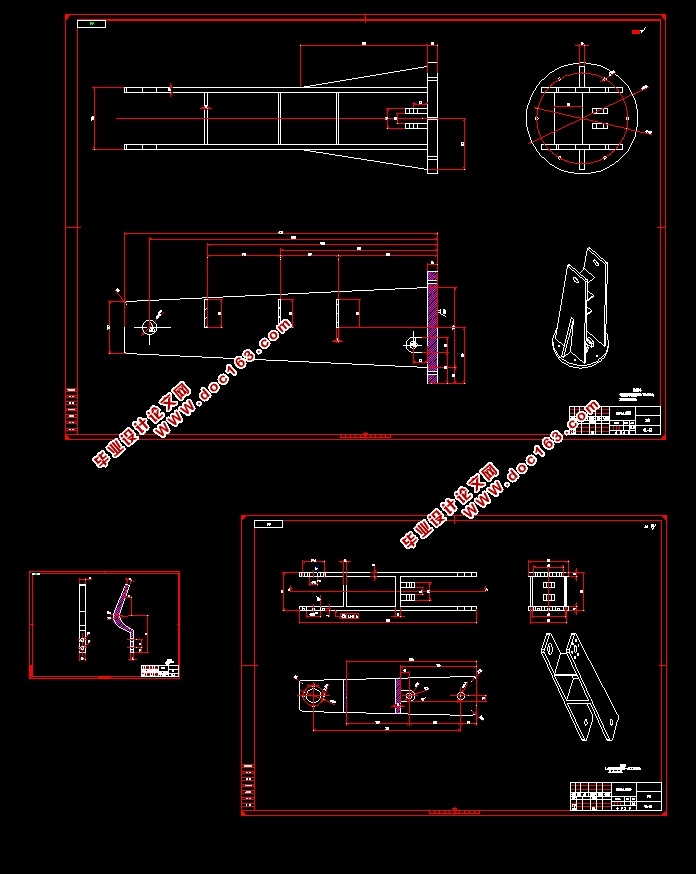

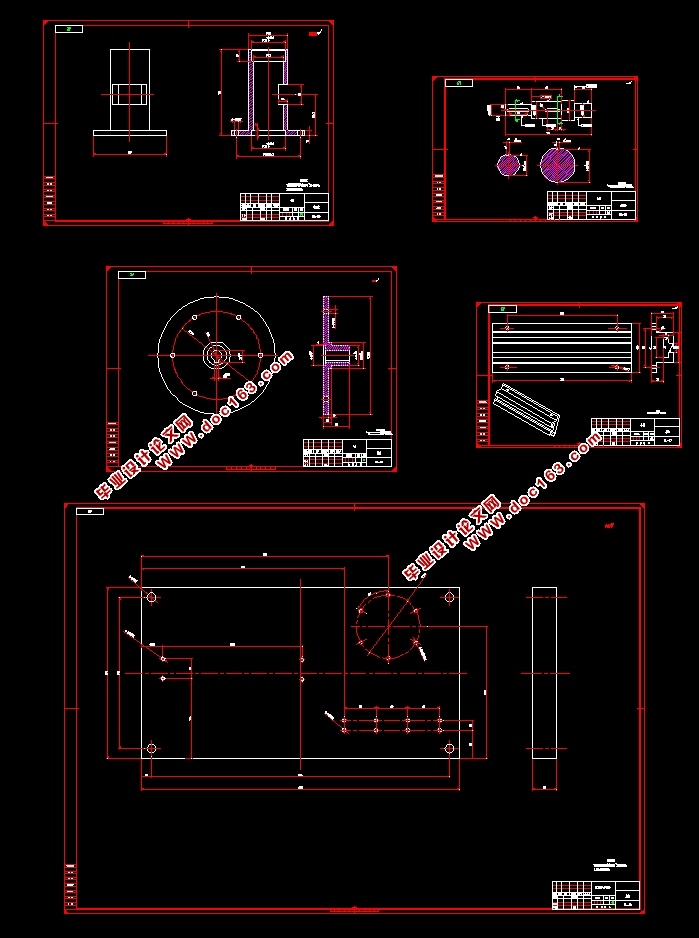

本械手由大臂结构，小臂、旋转结构和驱动机构组成。该设计能实现三个自由度，分别为手爪的开合，旋转，小臂的上下摆动以及大臂的旋转等等功能。
关键词：多工位专用CA18机械手,液压系统,自由度,功能

Abstract：This graduation project mainly had the CA18 control engine bed and the programming introduction, the ear components tech nological analysis craft parameter choice cutting tool choice, the components procedure manual establishment, the procedure simulation, the modelling and the entity simulation processing finally has made the design summary,the acknowledgment language, the reference tabulation and the appendix.Article primary coverage for components craft analysis. [资料来源：http://think58.com]
    This components manual programming, but also has to make engineer's modelling and the entity simulation processing.Used the circular arc interpolation instruction in the components manual programming; drill hole; M98 transfer subroutine instruction.
Key words: auto-focus，Industrial robot ,degrees of freedom ,actuating mechanism. fucation

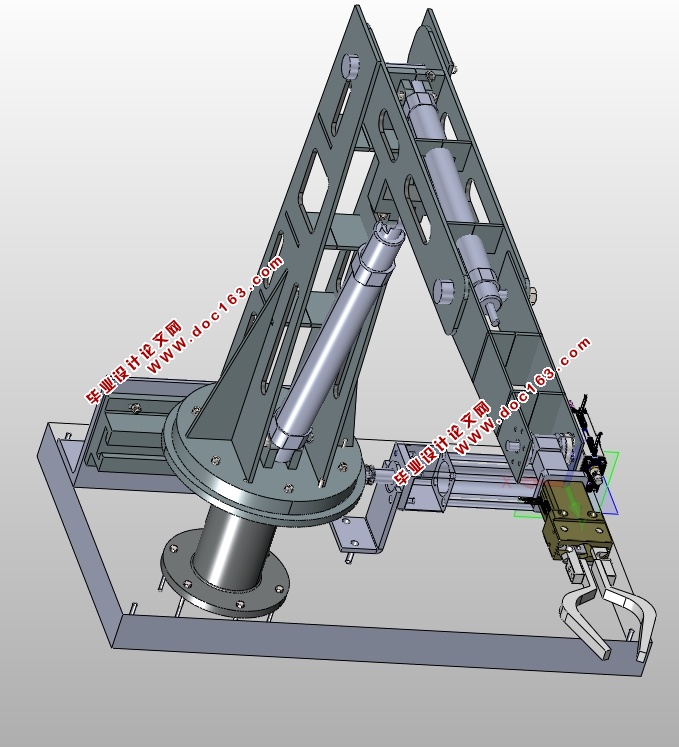

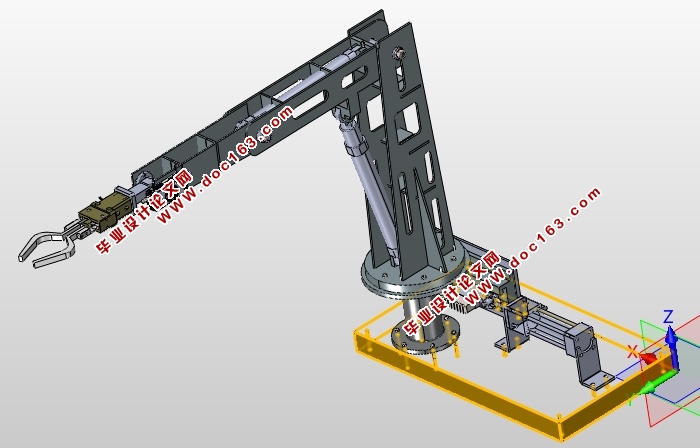

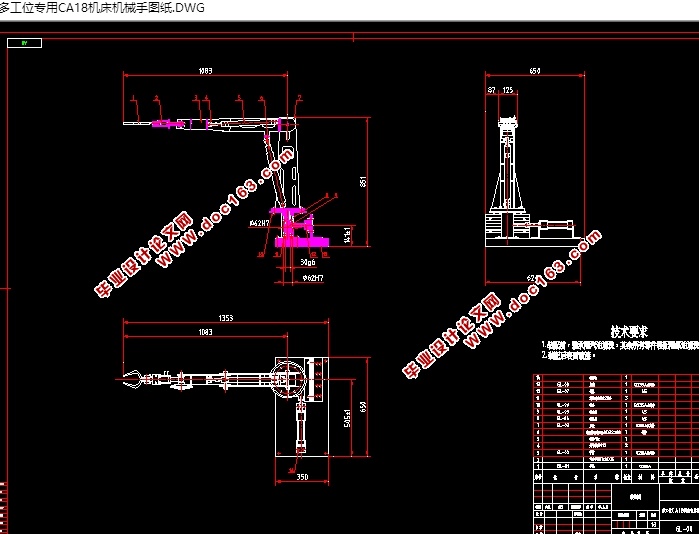

多工位专用CA18机械手的总体方案图

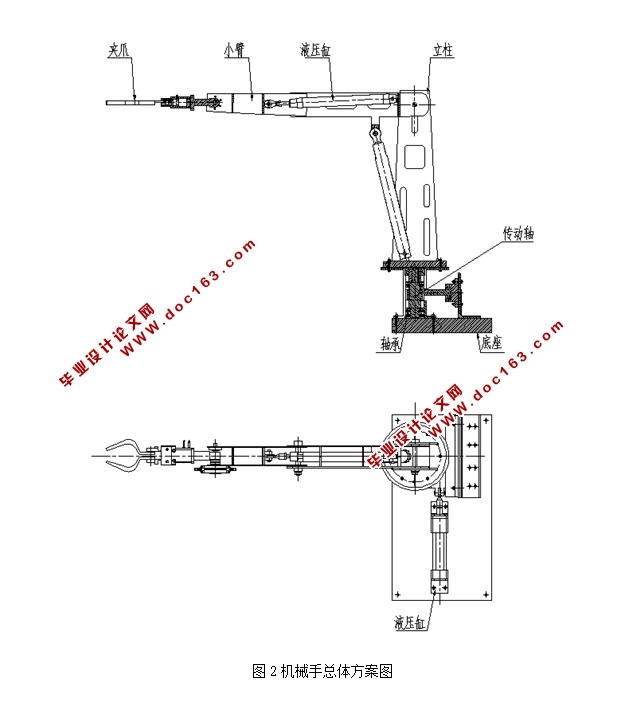

本械手由大臂结构，小臂、旋转结构和驱动机构组成。该设计能实现三个自由度，分别为手爪的开合，旋转，小臂的上下摆动以及大臂的旋转等等功能。当需要夹持的工件是固态物体的时候，手部应该设计成开合型的，这样就可以直接通过汽缸实现工件的夹紧与松开了。本次设计的多工位专用CA18机械手的总体方案图如下图2所示：

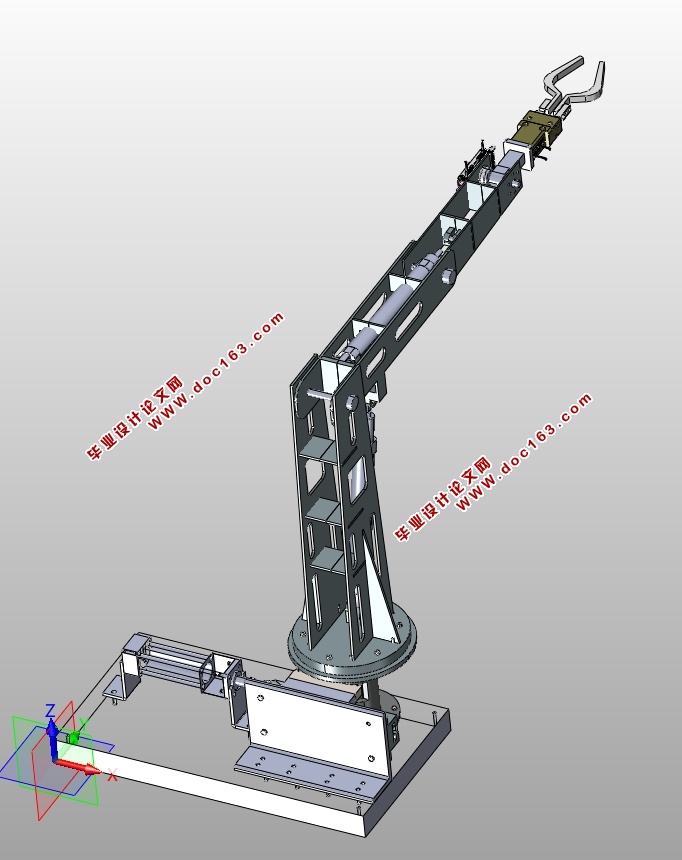

2.2 多工位专用CA18机床机械手的工作原理
    本次设计的多工位专用CA18机床机械手主要由大臂结构，小臂、旋转结构和驱动机构以及直线导杆等等组成。该设计能实现三个自由度，分别为手爪的开合，旋转，小臂的上下摆动以及大臂的旋转等等功能。当需要加持料到机床里面的时候，伺服电机驱动滚珠丝杆螺母副动作，从而实现底座的移动，然后由液压缸驱动机械手的大臂、小臂动作，手部的夹爪夹住工件放到指定的位置，然后多工位专用完成后，伺服电机反转，带动整个机械手后退，液压缸驱动机械手的大臂、小臂动作，如此循环。
