摘要
    本文是关于液体自动包装机机构设计及传动部件的设计，首先对液体自动包装机机构设计及传动部件作了简单的概述；接着分析了液体自动包装机机构设计及传动部件的选型原则及计算方法；然后根据这些设计准则与计算选型方法按照给定参数要求进行选型设计；接着对所选择的液体自动包装机机构设计及传动部件各主要零部件进行了校核。最后简单的说明了液体自动包装机机构设计及传动部件的安装与维护。目前，液体自动包装机机构设计及传动部件正朝着长距离，高速度，低摩擦的方向发展。在液体自动包装机机构设计及传动部件的设计、制造以及应用方面,目前我国与国外先进水平相比仍有较大差距,国内在设计制造液体自动包装机机构设计及传动部件过程中存在着很多不足。
    对于液体自动包装机机构设计及传动部件的设计，通过对比对照，对传统的液体自动包装机机构设计及传动部件的结构进行了改进和优化，使得此种类型的液体自动包装机机构设计及传动部件的使用范围更广泛，更加灵活，并且对今后的选型设计工作有一定的参考价值。 [来源：http://www.think58.com]

关键词：液体自动包装机；设计；传统；参考

2.1液体自动包装机机构设计及传动部件的方案布局图的确定

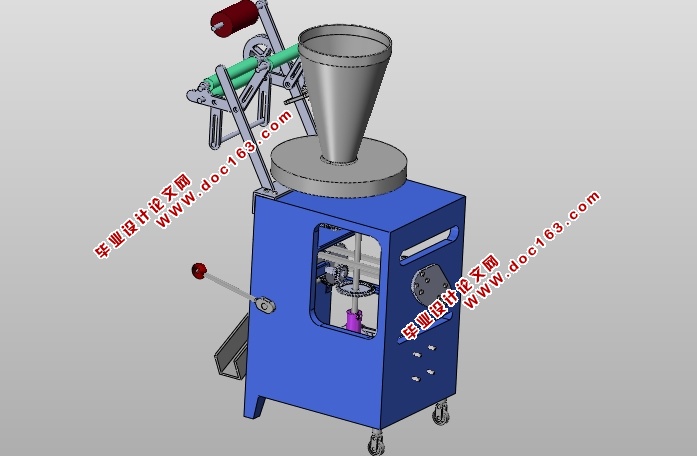

本次设计的题目是液体自动包装机机构设计及传动部件的设计，该装置是通过人工将需要包装的液体导入到料斗里面，通过气动球阀控制液体的定量流出，液体会随着制袋器自动流入到塑料薄膜里面，而塑料薄膜经过下膜装置后就自动诚为袋子的形状了，这样液体就自动流入到袋子里面，然后经过热封装置把条状的装有液体的包装袋密封成一个一个袋子，最后通过剪切装置把单个的袋子剪断，然后顺着落料斜槽落到指定的位置。经过分析和研究，制定的液体自动包装装的方案布局图如下图所示1.3所示：

2.2液体自动包装机机构设计及传动部件的工作原理
该液体自动包装机机构设计及传动部件的工作原理为：通过人工将需要包装的液体导入到料斗里面，通过气动球阀控制液体的定量流出，液体会随着制袋器自动流入到塑料薄膜里面，而塑料薄膜经过下膜装置后就自动诚为袋子的形状了，这样液体就自动流入到袋子里面，然后经过热封装置把条状的装有液体的包装袋密封成一个一个袋子，最后通过剪切装置把单个的袋子剪断，然后顺着落料斜槽落到指定的位置。

[来源：http://think58.com]



[资料来源：http://think58.com]
