生产线摆渡小车的设计(含CAD零件装配图,STEP,IGS,SolidWorks三维图)

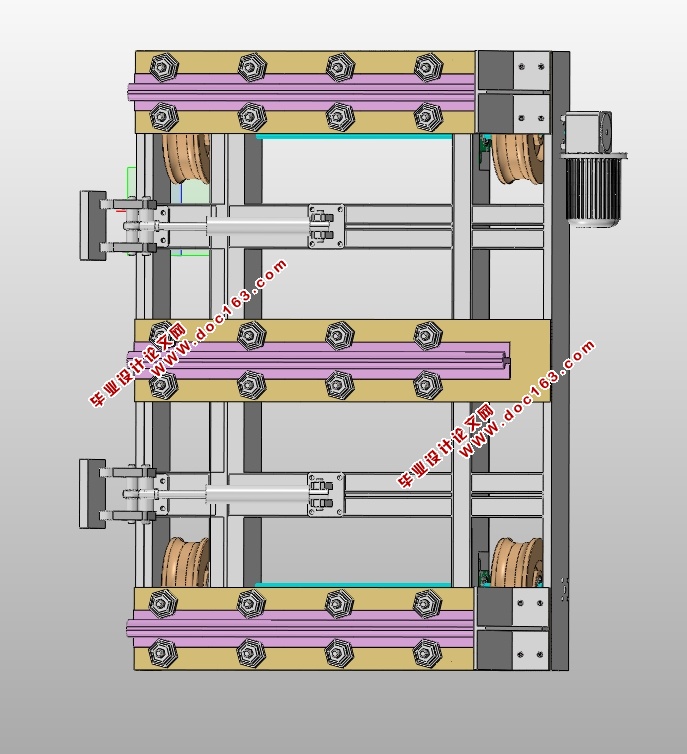

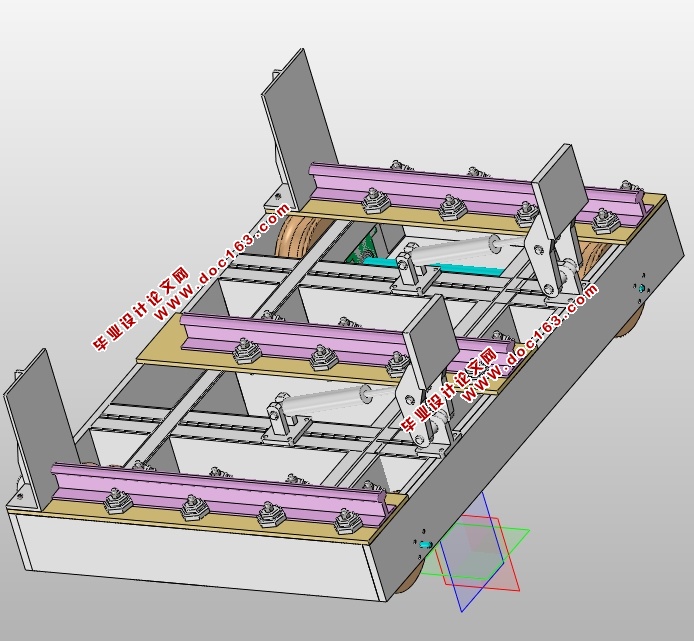

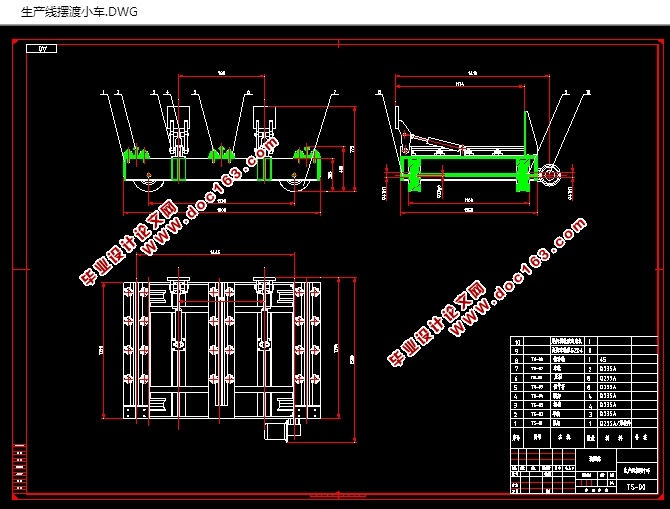

生产线摆渡小车的设计(含CAD零件装配图,STEP,IGS,SolidWorks三维图)(论文说明书9000字,CAD图纸4张,STEP,IGS三维图,SolidWorks三维图)
摘要
    机械工业是一个国家的重要产业，机械工业的发展无时不刻都在影响着国家经济的发展，人类的进步离不开机械工业的发展。在全球经济发展的大环境下，中国各个行业被其他国家的先进技术影响的同时，越来越多的外国企业和品牌传播到中国已经成为现实。在新的市场需求的推动下，对生产线摆渡小车进行改良和优化是当务之急。生产生产线摆渡小车的企业，必须充分考虑到在生产线摆渡小车运行中可能出现的问题，尽量使生产线摆渡小车的自动化程度越高越好，从而减少人工搬运产品的时间，国内生产线摆渡小车的研发及制造要与全球号召的高效经济、安全稳定主题保持一致。目前，国内生产线摆渡小车的研发也在向朝着运行高速化、功能复合化、控制智能化的方向发展，廉价，简单，方便成了生产线摆渡小车发展的主题。
本次设计在题目是生产线摆渡小车的设计，通过初期的制定该摆渡小车的方案，然后进行细化，对标准件例如电机、轴承进行选型计算，然后对该摆渡小车里面的关键零部件例如车架和轴等进行校核计算并进行有限元分析，通过这一系列的论证，从而来证明该生产线摆动小车的可行性和可借鉴性。

关键词：生产线摆渡小车，方案，校核，有限元分析

    生产线摆渡小车主要应用于产品输送线的产品的周转搬运方面，摆渡小车是形成可循环自动化生产线的重要组成部分，摆渡小车是工厂及其它工业运输的主要设备之一，广泛应用于炼金，煤矿等行业。在自动生产线上，工序之间的产品常用摆渡小车来转运，摆渡小车能够及时、安全、可靠地将货物从一个地方转运到预定的位置。各工序之间的物品常用有轨摆渡小车来转运。排气管道靠人工搬运，不仅效率低，工人的人生安全也难以得到保障，不利于车间快速化的生产流程。

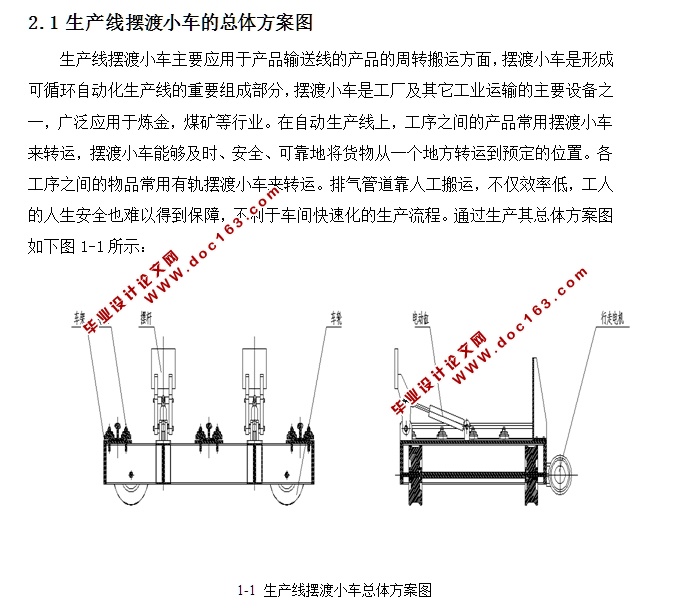

2.2 生产线摆渡小车的工作原理
    本次设计的生产线摆渡小车主要是靠行走电机驱动车轮转动，从而驱使整个摆渡小车运行，而该摆渡小车上面装有摆杆，电动缸的装置，由于这些传动机构、执行机构的辅助，摆渡小车能够及时、安全、可靠地将货物从一个地方转运到预定的位置。


[资料来源：http://www.THINK58.com]

[资料来源：http://THINK58.com]


目 录
摘要    I
Abstract    II
1绪论    1
  1.1课题的来源与研究的目的和意义    1
  1.2本课题研究的内容    2
  1.3国内外发展现状    3
2生产线摆渡小车总体结构的设计    4
  2.1生产线摆渡小车的总体方案图    4
  2.2生产线摆渡小车的工作原理    5
  2.3机械传动部分的设计计算    6
    2.3.1电机的选型计算    8
    2.3.2轴承的设计计算    10
    2.3.3轴的设计    11
  2.4电动推杆的设计计算    12
3各主要零部件强度的校核    13
  3.1机架强度的校核与计算    15
  3.2传动轴强度的校核计算    16
  3.3轴承强度的校核计算    17
4生产线摆渡小车中主要零件的三维建模    19

[资料来源：http://think58.com]

  4.1车架的三维建模    21
  4.2轮子的三维建模    23
  4.3摆臂的三维建模    23
  4.4生产线摆渡小车的三维建模    24
5主要零件的有限元强度分析    24
  5.1 传动轴的有限元分析    24
6设计总结    25
结论    26
致谢    27
参考文献    28
