牧草绳子打结机设计(含CAD零件图装配图)

牧草绳子打结机设计(含CAD零件图装配图)(论文说明书11000字,CAD图纸8张)
牧草绳子打结机研究方法
通过学习机械类相关知识，阅读各类参考书籍，上网搜寻资绳等方式结合自身思考和分析，基本设计出牧草绳子打结机。并且说明产品设计原理，使用原理，使用说明，以及相关计算。最终完成满意的课程设计！

2结构及工作原理
2.1牧草绳子打结机的结构

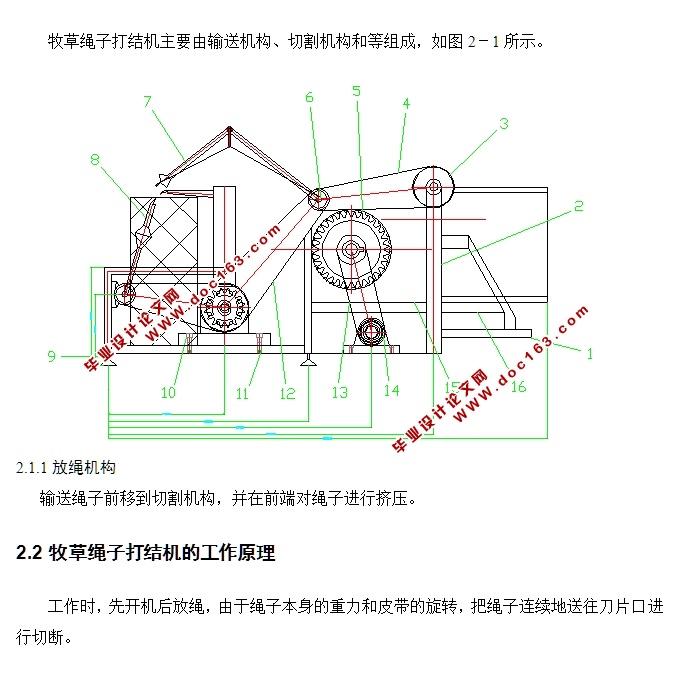

牧草绳子打结机主要由输送机构、切割机构和等组成，如图2－1所示。

2.1.1放绳机构
输送绳子前移到切割机构，并在前端对绳子进行挤压。
2.2牧草绳子打结机的工作原理
工作时，先开机后放绳，由于绳子本身的重力和皮带的旋转，把绳子连续地送往刀片口进行切断。
