1213锤式破碎机结构设计与三维建模(含CAD零件图装配图,Proe三维图)

1213锤式破碎机结构设计与三维建模(含CAD零件图装配图,Proe三维图)(课题申报表,任务书,开题报告,中期检查表,外文翻译,论文说明书16000字,CAD图纸8张,Proe三维图)

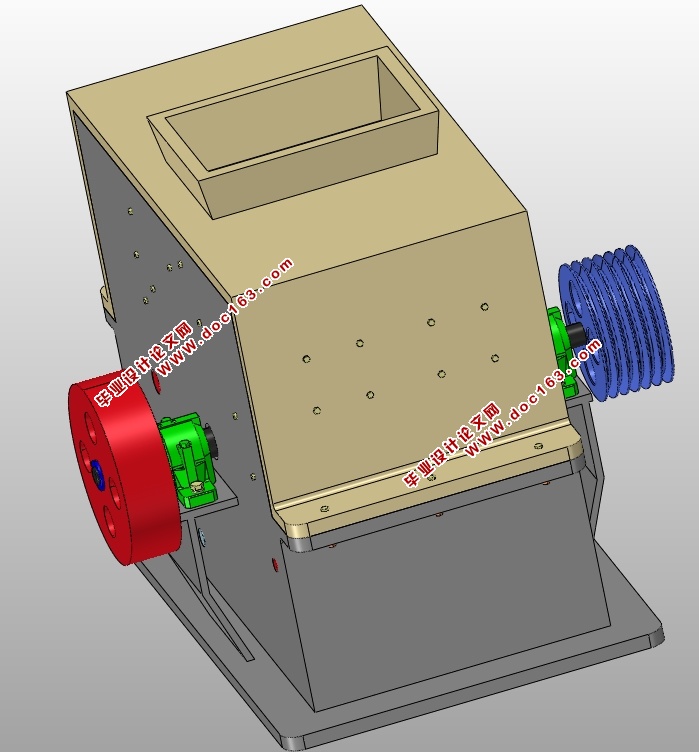

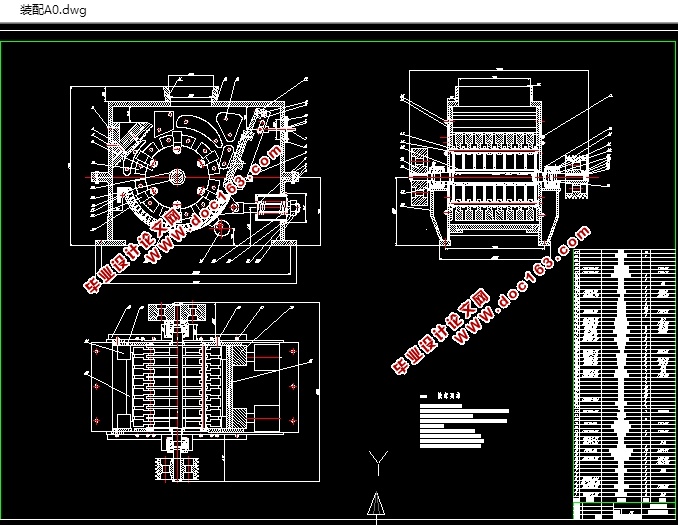

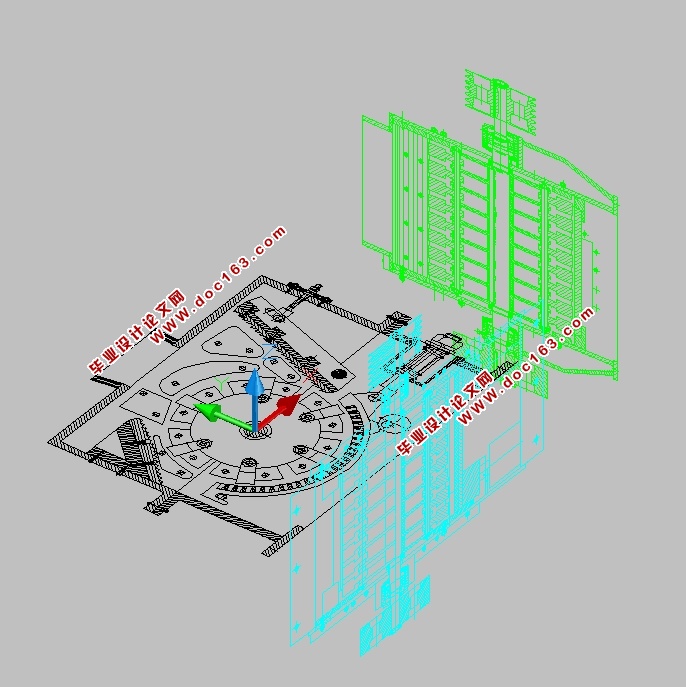

1213 HAMMER CRUSHER STRUCTURAL DESIGN AND 3D MODELING
摘要
锤式破碎机通常情况下是运用其坚硬的锤头来让破碎物进行击碎的机器设备，由于破碎机能够被破碎的粒度非常大，所以在很大范围的领域内被使用得非常的频繁，尤其是强度比较硬的物料。本次设计的锤式破碎机是单转子、不可逆、多排式的。本设计通过对锤式破碎机工作的原理、工作特点以及工作参数的了解，在已确定的总体的设计方案后对锤式破碎机的主轴、锤头、转子等进行参数计算和主要结构设计。再针对主要零部件如主轴等进行尺寸计算和检验校核。最后，通过使用Pro/E三维软件对1213锤式破碎机进行三维模型的建立，从而可以进一步了解实际装配过程。确保所设计的锤式破碎机就有一定的经济性和可靠性。

关键词 锤式破碎机；结构设计；三维模型

Abstract
Hammer crusher is normally use their hard hammer to gouge to smash machinery and equipment, due to the crusher can be broken particle size is very large, so in a wide range of field is used very frequently, especially the intensity of a hard material. The hammer crusher in this design is single rotor, irreversible and multi-row. This design through to the hammer crusher work principle, work characteristics and the understanding of working parameters, after has determined the overall design scheme of spindle of hammer crusher, hammer head, rotor and other parameters are calculated and the main structure design. The dimension calculation and checking of main components, such as spindle, etc. Finally, the 3d model of 1213 hammer crusher is established by using Pro/E 3d software, so that the actual assembly process can be further understood. Ensure that the hammer crusher designed is economical and reliable. [资料来源：http://think58.com]
Keywords  hammer crusher  the structure design  3d model

锤式破碎机的工作原理

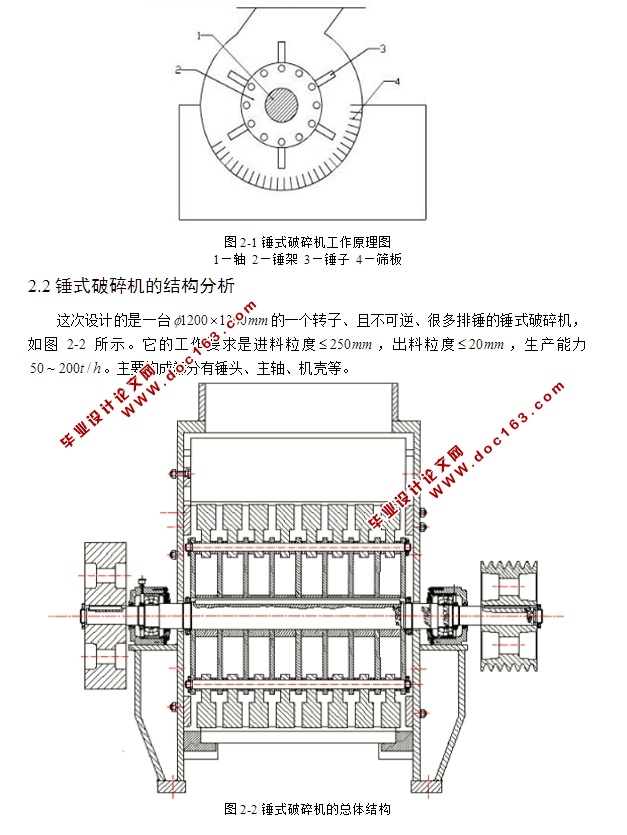

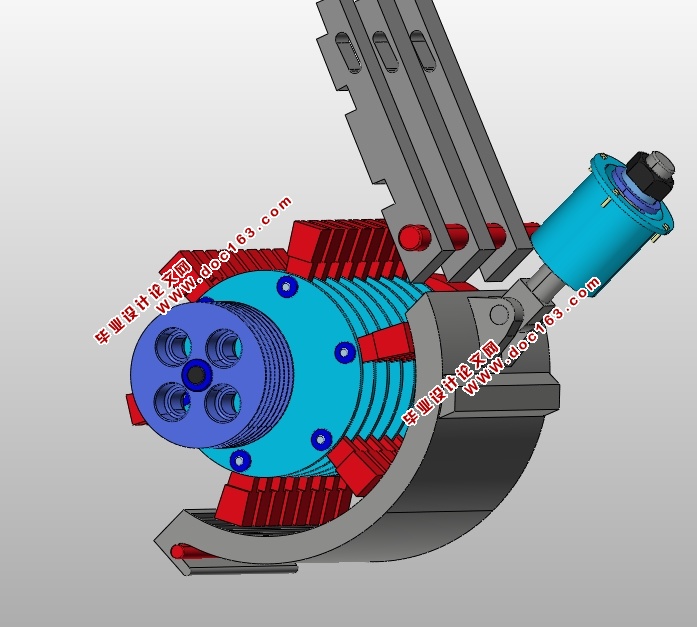

锤式破碎机的工作原理是通过锤头非常大的冲击作用力来击碎物料的，见图2-1所示。当物料从机器上方的进料口倒入，当进入到锤子3工作范围后，由于锤子3在转子的作用下做很快速度的旋转运动，物料能够在其撞击下被粉碎。而被粉碎后的物料通过锤头3而获得力量，再次以很大的旋转速度反弹回到破碎板和筛板4上继续撞击再次进行粉碎。经过一定的破碎后，只有被粉碎后的物料小于筛板4缝隙，它才能从缝隙中排除，反之，物料将会弹回到衬板和筛板上，还会再次接受锤头的冲击破碎，直到达到筛板的过滤的条件。在破碎的一系列的动作中，物料与物料中间也会产生一定相互的冲击力，从而使得物料能够进行粉碎。
  [资料来源：www.THINK58.com]

[资料来源：http://THINK58.com]

[资料来源：http://www.THINK58.com]
