M50钻床气压传动系统设计(含CAD零件装配图)

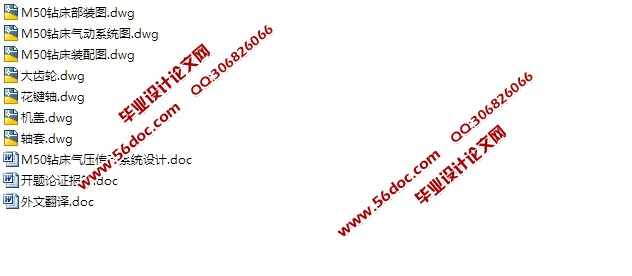

M50钻床气压传动系统设计(含CAD零件装配图)(开题报告,外文翻译,设计说明书10000字,CAD图7张)
本次设计的主要内容是气压传动设计，主要是分析和设计钻床的气压系统，需要研究气压系统的工作过程和气动逻辑顺序。我主要研究气压传动系统，所以我仔细学习了液压和气压传动这本书。较为熟练的掌握了气动技术的特点和熟悉了气动技术的执行元件、控制元件、辅助原件和基本回路。本次设计的首要任务是绘出气压的工作顺序，分析获得气动系统原理图。
2  本次设计气动钻床的工作原理
2.1  气动钻床的主要组成部分的介绍
    气动系统，主要包括气源装置及气动辅助元件、气动执行元件（气动马达和汽缸）、气动控制元件。再次我主要介绍气动控制元件。
(1) 压力控制阀
在气动系统中，一个压缩空气站的压缩空气通常可供多台气动装置使用。主管路中的压力高于每台装置所需的压力，压力波动较大。因此，每台气动装置的供气压力都要减压阀减压，并且保持压力稳定。对于低压制系统，除用减压阀减压外，还需要提供精确的气源压力或压力信号。
有些气动回路需要依靠回路中压力变化实现控制两个执行元件的顺序动作，所用的这种阀就是顺序阀。顺序阀与单向阀的组合称为单向顺序阀。 [资料来源：http://THINK58.com]
气动回路或储气罐，为安全起见，当压力超过许用压力值，需要实现自动排气功能，能实现这种压力控制的阀，称为安全阀（溢流阀）。
(2) 节流阀
 A单向节流阀
单向节流阀是由单向阀和节流阀并联组成，来根据气流方向来控制气流的流量。当气流经正方向流动，节流阀节流气流，当气流相反的方向流动，单向阀打开不节流。
 B排气节流阀
排气节流阀只能装在汽缸的排气口，来调节排入大气中空气的流量的一种节流阀。通常排气节流阀常带有消声器，可以减小排气过程中所产生的噪音，而且还可以防止环境中的杂质进入排气口影响元件工作精度。
（3）方向控制阀
方向控制阀是通过改变压缩空气的流动方向和气流的通断，来控制执行元件启动、停止及运动方向的气动阀。

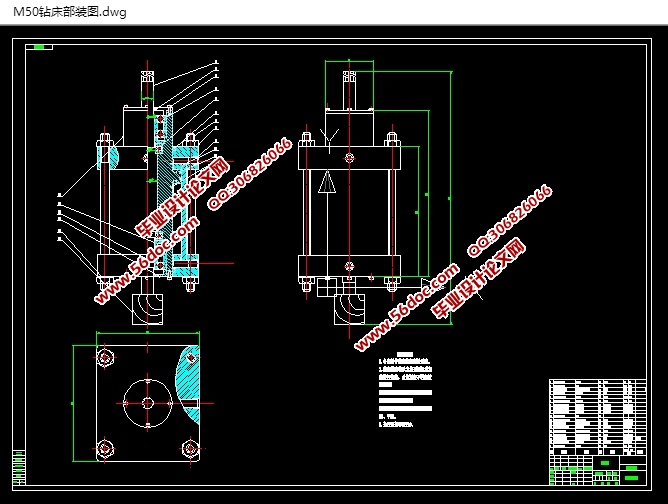

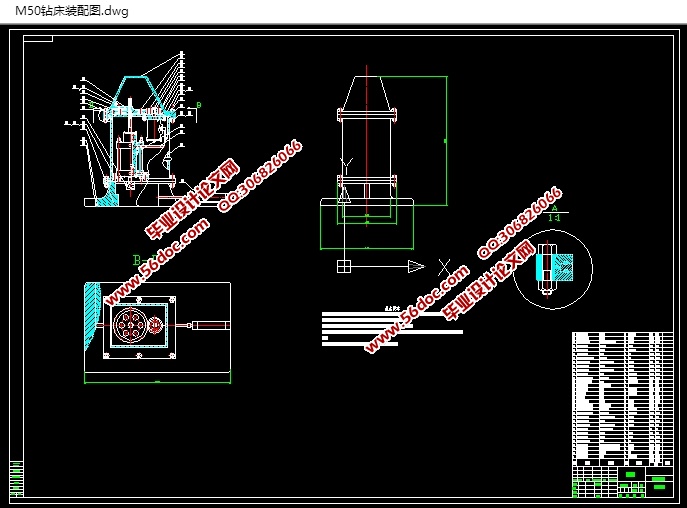

M50气动钻床的工作原理
该设备的主要结构是一个气压缸，其活塞杆旋转完成钻削的主运动，完成切削进给运动的活塞杆运动。旋转活塞杆由气动马达通过齿轮减速机驱动器驱动。钻床机座装有电磁铁可以吸附在沉船的甲板上，可以起到固定机床和封闭机床内部的作用。同时在电磁铁外部一周加上硬质橡胶裙环，增加的吸附性能，以符合要求的船体表面的固定钻孔机。当孔钻通时在自动提刀过程中，对孔自动封堵，并且采用专业的封堵设备，并制定通过导管及钻洞对接过程中的漏洞。封堵后，将钻床移走，使用吸油机，进行抽油。考虑到排屑需要钻床的封堵设备空间较大的需求。

[资料来源：http://think58.com]



[来源：http://www.think58.com]

目录
1  绪论    1
1.1选题背景、目的及意义    1
1.2  国内外钻床发展现状    1
1.3  实际调研    2
1.4 气动技术的应用及特点    3
2  本次设计气动钻床的工作原理    4
2.1  气动钻床的主要组成部分的介绍    4
2.2  M50气动钻床的工作原理    6
3  M50钻床气动系统设计总体方案设计    7
3.1  M50钻床工作过程    7
3.2  M50钻床运动分析    7
3.3  M50钻床气动系统气源装置及辅助原件    8

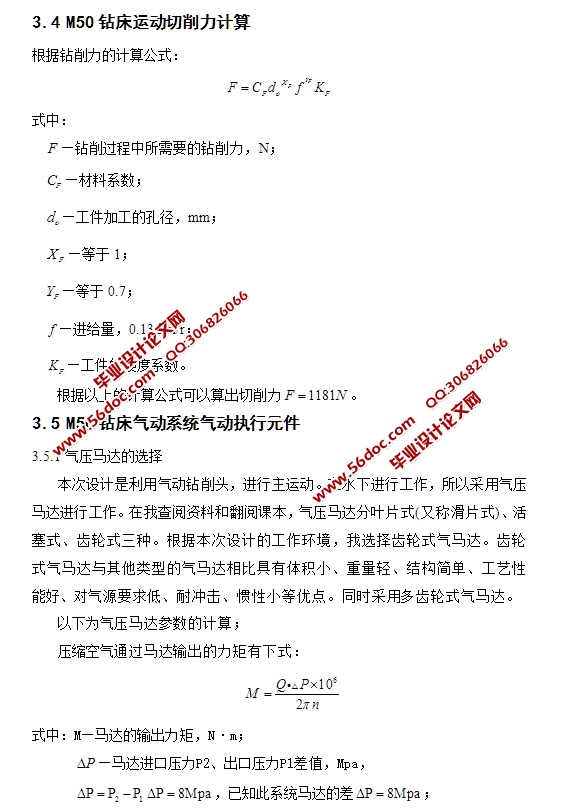

3.4  M50钻床运动切削力计算    8
3.5  M50钻床气动系统气动执行元件    9
3.5.1气压马达的选择    9
3.5.2气缸的选择与计算：    9
3.6  选择控制阀元件    10
3.7  确定管道直径及压力损失    11

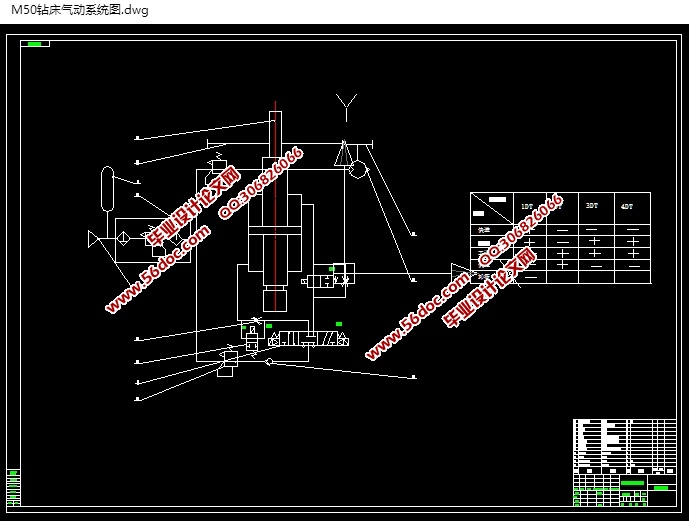

4  M50钻床气压系统图和原理    12 [来源：http://think58.com]
5  液压传动系统的其他元件的选择和计算    13
5.1  位移传感器的选择    13
5.2  齿轮传动的设计计算    13
5.3  活塞杆中轴的结构设计    18
5.4  机身的选择防腐措施和密封措施    18
6  钻床的控制介绍    18
设计总结    20
致谢    21
参考资料    22
