3090型直线振动筛结构设计(含CAD,CAXA图零件装配图,UG三维图)★

3090型直线振动筛结构设计(含CAD,CAXA图零件装配图,UG三维图)★(任务书,外文翻译,设计说明书17600字,CAD图26张,CAXA图26张,UG三维图)
Design of 3090 linear vibrating screen
摘 要
振动筛是应用于各级别选矿厂(煤)的重要筛分设备，随着机械化程度的不断提高，对于筛分容量的要求越来越大，筛机技术要求也越来越高。直线振动筛起着脱水，脱介，脱泥和分级等作用，在选矿厂(煤)中应用最多。随着国民经济和科学技术的发展，特别是当今进入市场经济，剧烈的市场竞争更加要求振动筛不断地引进新技术，开发出满足生产需求的高质量新型筛分设备。
本文对一款小型振动筛进行了设计，在查阅了国内外相关文献资料并进行详细综述分析的基础上，介绍振动筛的工作原理，确定了振动筛的类型，设计整体结构，并且对振动筛的抛射系数，电机功率，弹簧刚度等重要部分的进行设计和选择。本文所设计的直线振动筛采用振动电机激振，利用双电机振动的自同步原理，使物料在筛网上被抛起，同时向前作直线运动。直线振动筛一般水平安装，占用空间小，且输送能力大，更适合于流水线作业，而且结构简单、容易操作、易维修。
本设计采用现代机械设计方法，即首先采用自下而上的方式，利用Siemens NX软件对振动筛的零件进行设计，然后生成装配成整机。最后将三维模型投影生成二维工程图。这样的方法比较直观，容易发现设计的问题，便于及时改正，同时生成的三维模型也给分析工作带来了便利。

直线振动细筛的工作原理
直线振动筛利用惯性激振器来产生振动，激振器有两个轴，每个轴上有一个偏心重（图2.1），而且依相反方向旋转，故又称双轴振动筛，由两个齿轮啮合以保证同步。由图可知，不论偏心重的位置如何，两个偏心重产生的离心力F，在X轴的分量相互抵消，在Y轴的分量相互叠加，其结果是在Y轴方向产生一个往复的激振力AB，使筛箱在Y轴方向上产生往复的直线轨迹的振动。

工艺参数的确定
筛板尺寸：3000mm×900mm
筛孔尺寸：20mm正方形
物料特性：金属矿石，粒度小于筛孔一半的粒级含量30%，大于筛孔的粗粒级含量40%，密度2 t/m3(一般物料密度) 一般的干物料
筛分效率：设定为80%
生产率
Q=SqγKLMNOP= 161.9 t/h             （3-1）
式中S——工作面面积，m2，取2.7；
q——工作面单位面积生产率，t/(m2•h)，取28；
γ——物料的松散密度，t/m3，取2；
K、L、M、N、O、P——校正系数，分别取0.8、1.03、1.3、1.0、1.0、1.0。



[来源：http://think58.com]

[资料来源：www.THINK58.com]

目录
毕业设计（论文）任务书    i
摘 要    ii
Abstract    iii
目录    iv
第一章    绪论    1
1.1选题目的与意义    1

1.2筛分机械的发展现状及趋势    1
1.2.1国内筛分机械发展概况    1
1.2.2国外筛分机械发展概况    2
1.2.3筛分机械发展方向    2
1.2.4我国筛分机械发展策略探讨    4
第二章    直线振动细筛的工作原理及方案的比较确定    6
2.1直线振动细筛的工作原理    6
2.2各类筛分方法的比较确定    8
2.2.1普通筛分方法    8
2.2.2概率筛分方法    9
2.2.3等厚筛分法    9
2.2.4概率等厚筛分法    9
2.2.5筛分方法的确定    10
2.3振动形式的确定    10
2.3.1非共振筛    10
2.3.2共振筛    10
2.4运动轨迹的确定    11
2.4.1圆运动轨迹    11
2.4.2直线运动轨迹    11
2.5 激振方式的比较    12
2.5.1弹性连杆式    12
2.5.2电磁式    12
2.5.3惯性式    13
2.5.4激振方式的确定    13
2.6隔振系统的选择    13
2.7筛箱及筛面的选择    14
2.7.1筛箱    14
2.7.2 筛面的比较选择    14
2.7.3筛面的固定方法    15
2.8支撑装置的选择    16
第三章    直线振动筛设计计算    17
3.1工艺参数的确定    17
3.2 直线振动筛运动学参数的选择及计算    17
3.2.1 抛掷指数的选择    17
3.2.2 筛面倾角α0的选择    18
3.2.3振动方向线与工作面之夹角δ    18
3.2.4 振幅的选择    18
3.2.5 振动次数的计算    19
3.3 动力学参数的选择计算    19
3.3.1 动力学参数的初算    19
3.3.2 动力学参数的验算    20
3.3.3 振动电机的选择    22
3.4 弹簧参数计算    22
第四章    振动筛三维模型的建立    25
4.1 Siemens NX软件概述    25
4.1.1 Siemens NX软件简介    25
4.1.2 Siemens NX软件的特点    25
4.2 直线振动筛零件三维模型的建立    25
4.2.1 侧板    26
4.2.2 横梁    27
4.2.3 箱体支撑    27

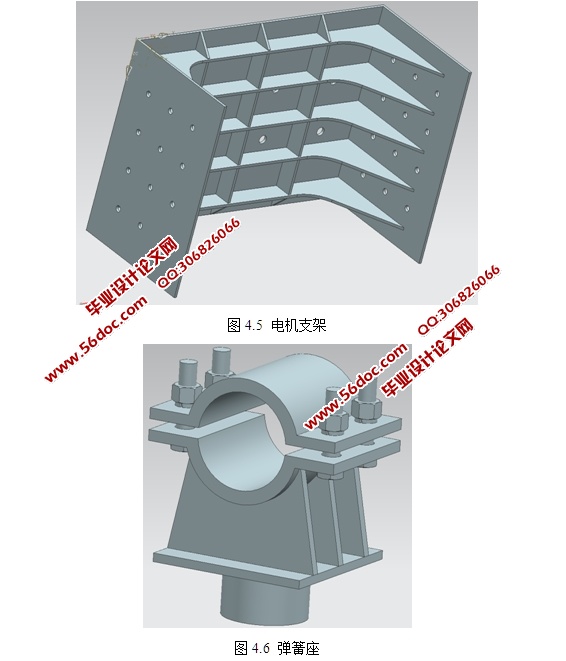

4.2.4 电机支架    27
4.2.5 弹簧座    28
4.2.6 出料挡板    28
4.2.7 后挡板    29

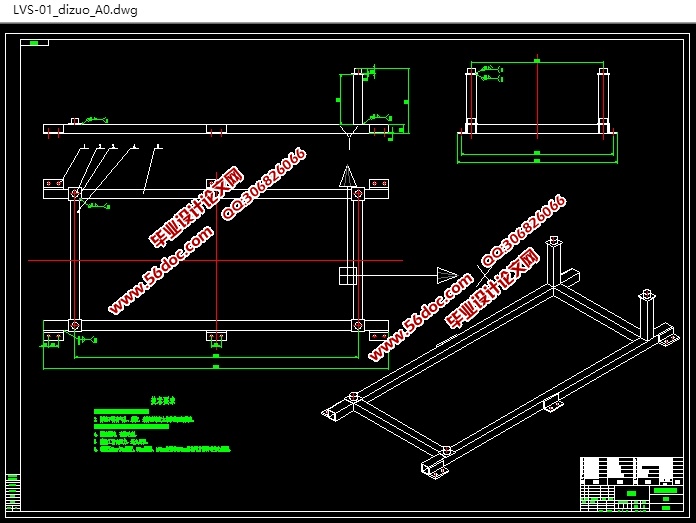

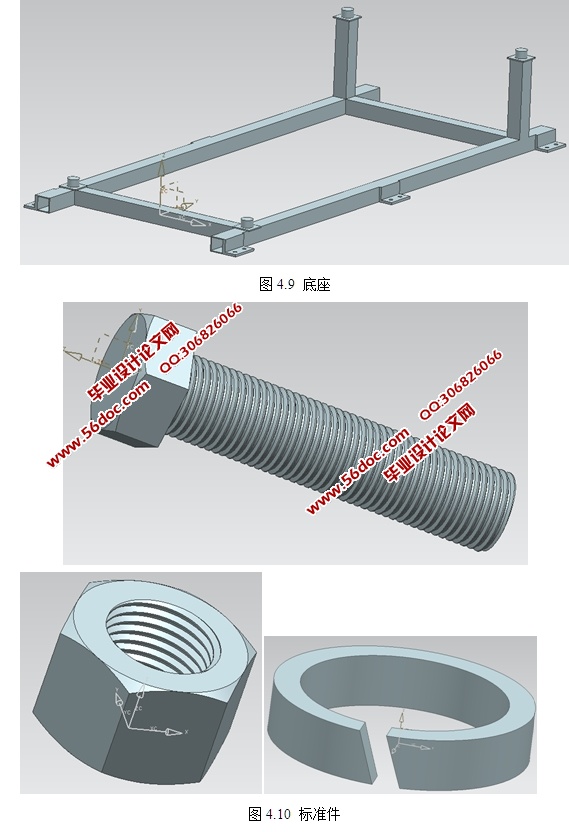

4.2.8 底座    29
4.2.9 标准件    30

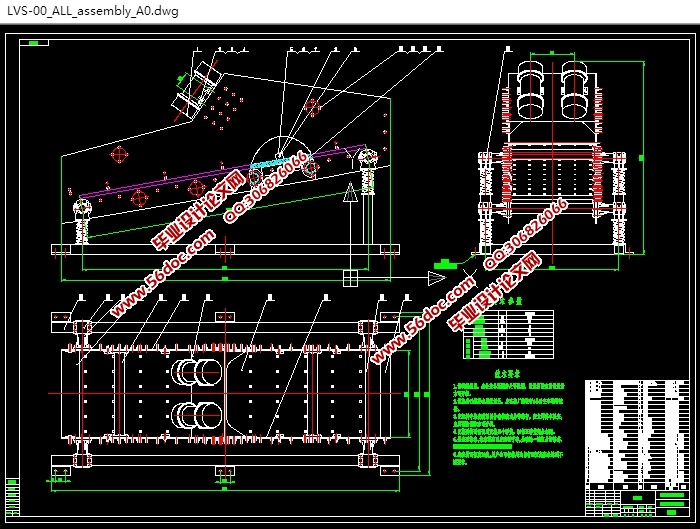

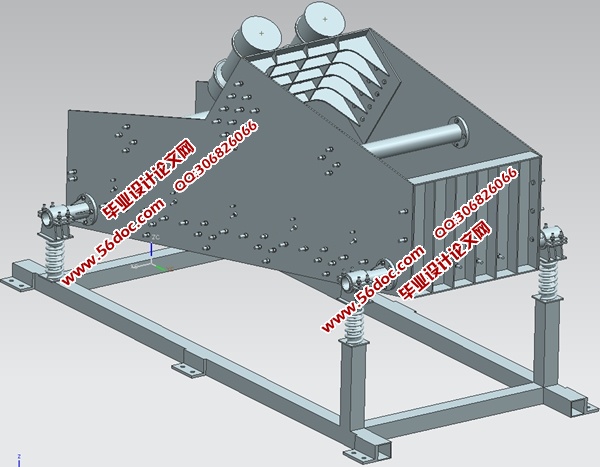

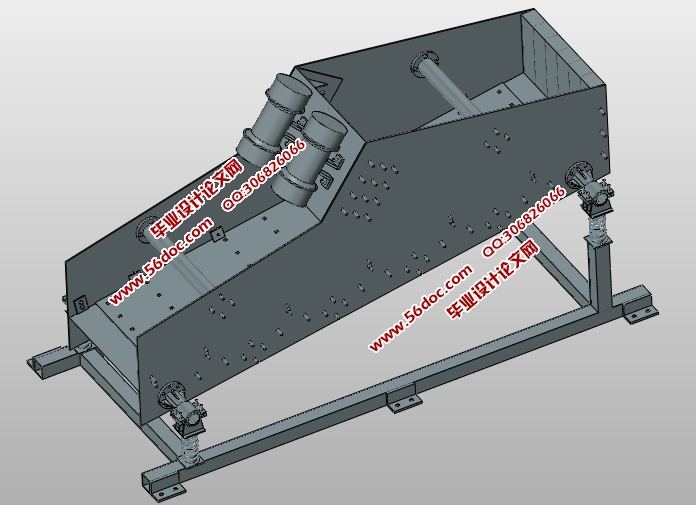

4.3直线振动筛三维模型的总装图    31
4.4三维模型向二维工程图的转换    32
第五章    经济环保性分析    35
第六章    总结    37
参考文献    38
结束语    40
附录    41
