FMS自动化立体仓库堆垛起重机机械结构设计(含CAD零件装配图)

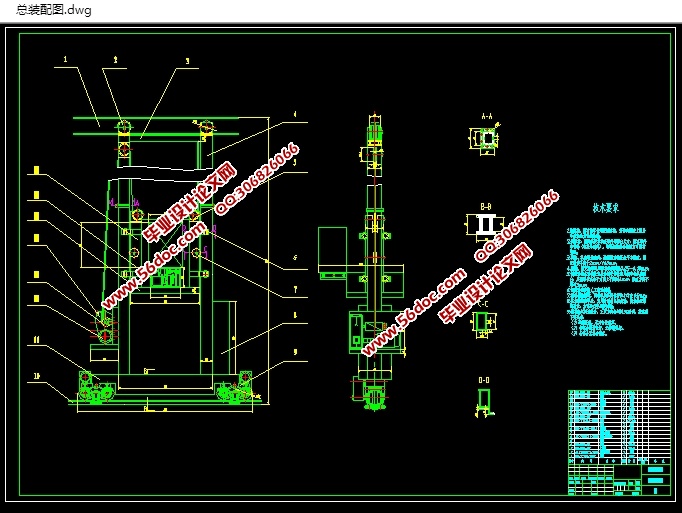

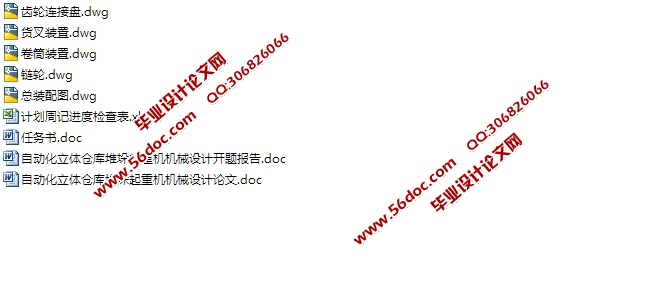

FMS自动化立体仓库堆垛起重机机械结构设计(含CAD零件装配图)(任务书,开题报告,进度计划表,设计说明书16900字,CAD图5张)
摘  要
近年来，随着企业生产与管理的不断提高，越来越多的企业认识到物流系统的改善与合理性对企业的发展非常重要。堆垛机是自动化立体仓库中最重要的起重堆垛设备，它能够在自动化立体的巷道中来回穿梭运行，将位于巷道口的货物存入货格；或者相反取出货格内的货物运送到巷道口。
本文详细论述了在现代大多数企业中普遍使用的双立柱堆垛机的设计方案，文章的重点放在其两个部件：升降机构、货叉伸缩机构的设计上，并对安全机构和控制部分进行简单的选取和计算其中包含电机,减速器的选取，齿轮，齿条的计算，卷筒的计算，轴的校核，电器原理图的配置等。首先，提出各个机构的总体设计方案；其次，对各个机构的受力情况进行了分析并计算，然后估算初取值，再进行校核，最后确定各个实际值。

关键词：自动化立体仓库；堆垛机；升降机构；货叉伸缩机构

1.3 设计的内容及要求
    有轨巷道堆垛机的内容包括:
    第一,分析、论述目前堆垛机堆垛的原理、方法，堆垛机的设计思路，探讨各种解决途径。 [来源：http://www.think58.com]
    第二,论述本设计采用的方法、原理及可行性，进行结构设计、运动学计算和强度计算。
    第三,堆垛机的工作方式及货物识别控制原理。
    第四,绘制堆垛机总装图和主要零部件图。
    有轨巷道堆垛起重机的设计要求包括：
    1.结构简单、操作方便。
    2.堆垛方式准确可靠。
    3.结构紧凑坚固，使用维护方便，外形美观。

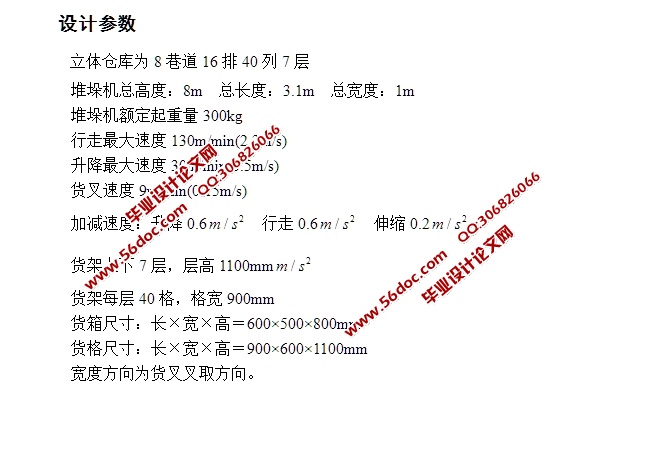

1.4 设计参数
    立体仓库为8巷道16排40列7层
堆垛机总高度：8m  总长度：3.1m  总宽度：1m
堆垛机额定起重量300kg
行走最大速度130m/min(2.2m/s)
升降最大速度30m/min(0.5m/s)
货叉速度9m/min(0.15m/s)
加减速度：升降0.6   行走0.6   伸缩0.2
货架上下7层，层高1100mm
货架每层40格，格宽900mm
货箱尺寸：长×宽×高＝600×500×800mm
货格尺寸：长×宽×高＝900×600×1100mm
宽度方向为货叉叉取方向。
  [资料来源：www.THINK58.com]

目  录
摘  要 III
ABSTRACT    . IV
目  录. V

[资料来源：http://THINK58.com]

1 绪论 1
  1.1 研究的背景与内容. 1
    1.1.1 概述. 1
    1.1.2 有轨巷道堆垛机的发展现状及特点. 1
    1.1.3 有轨巷道堆垛机的类型. 2
    1.1.4 巷道堆垛机的特点. 5
  1.2 设计的目的和意义 5
  1.3 设计的内容及要求 5
  1.4 设计参数 6
  2.1 堆垛机三维运动速度的确定. 7
  2.2 堆垛机各个部分的方案选择 8
    2.2.1 堆垛机起升机构传动方式的选择. 8
    2.2.2 堆垛机行走机构传动方式的选择. 9
    2.2.3 堆垛机机架的设计思路. 9

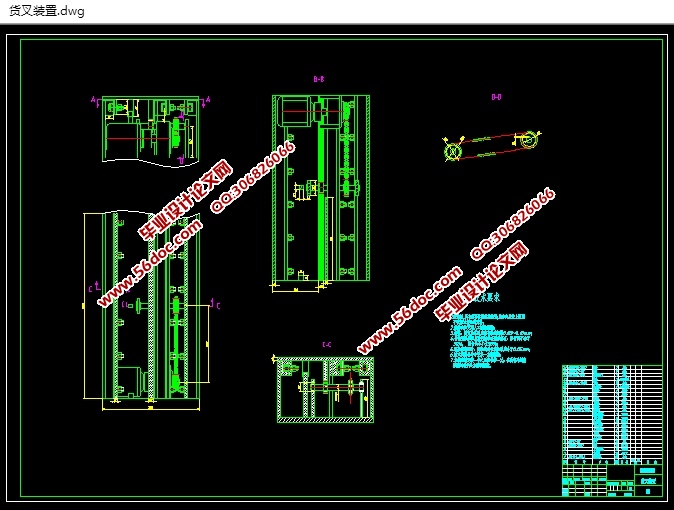

    2.2.4 堆垛机货叉的设计思路. 9
    2.2.5 堆垛机安全方案的确定. 11
  2.3 堆垛机的技术参数 11
  2.4 堆垛机的技术要求 11
3 堆垛机起升机构的设计 15

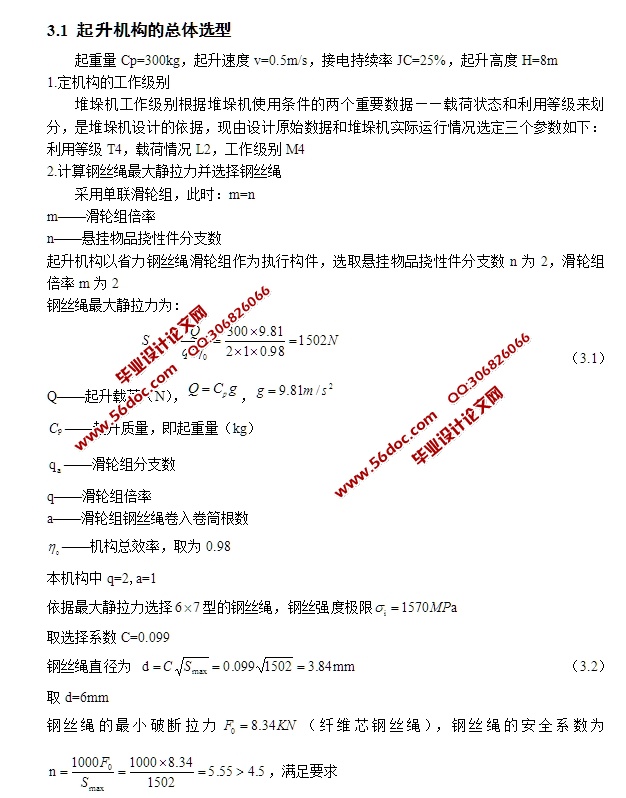

  3.1 起升机构的总体选型 15
  3.2 卷筒的设计 18
    3.2.1 卷筒部件计算. 18
    3.2.2 齿轮连接盘的计算. 22
4 堆垛机行走机构和机架的选型设计 25
  4.1 堆垛机行走机构的选型设计. 25
  4.2 堆垛机机架的选型设计. 27
5 堆垛机货叉的设计 28 [资料来源：http://www.THINK58.com]
  5.1 货叉传动装置的总体选型28
  5.2 货叉传动齿轮、齿条的计算28
  5.3 货叉传动链轮、链条的设计计算32
  5.4 制动器的制动容量的设计34
6 堆垛机安全装置.35
  6.1 防撞保护装置 35
  6.2 钢丝绳断绳保护装置 35
7 结论与展望 36
  7.1 结论. 36
7.2 不足之处及未来展望. 36
致  谢 37
参考文献.. 38 [资料来源：THINK58.com]
