高放射性液体稀释分装系统机械装置设计(含CAD图,SolidWorks,STEP

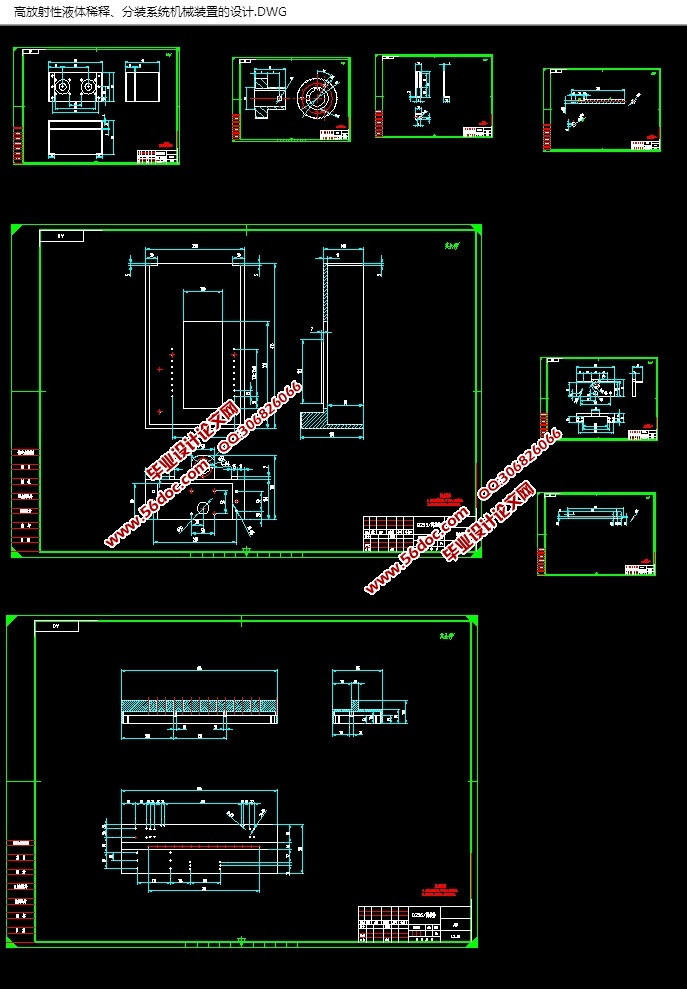

高放射性液体稀释分装系统机械装置设计(含CAD图,SolidWorks,STEP三维图)(论文说明书11600字,CAD图纸9张,SolidWorks三维图,STEP通用三维格式)

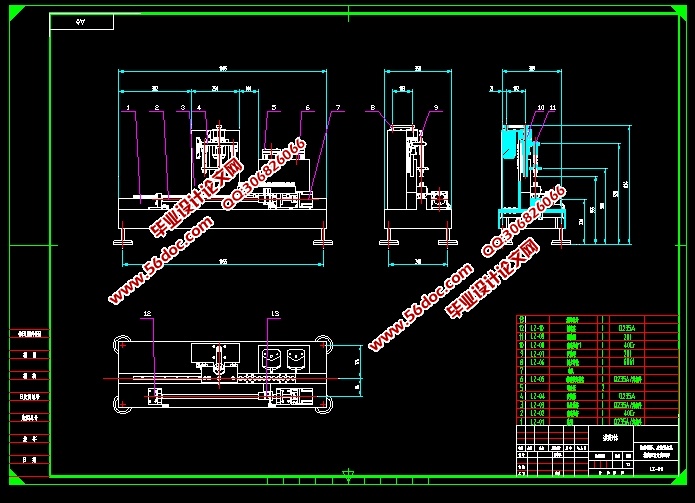

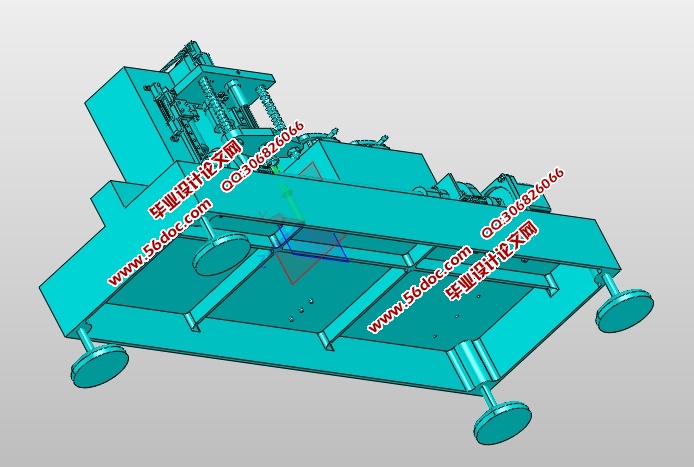

高放射性液体稀释、分装系统的总体方案

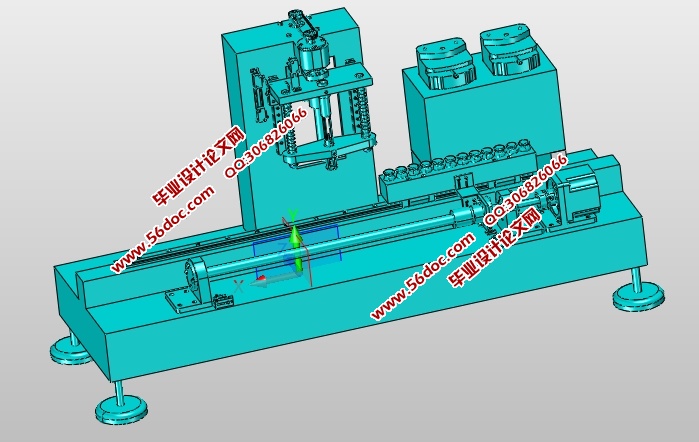

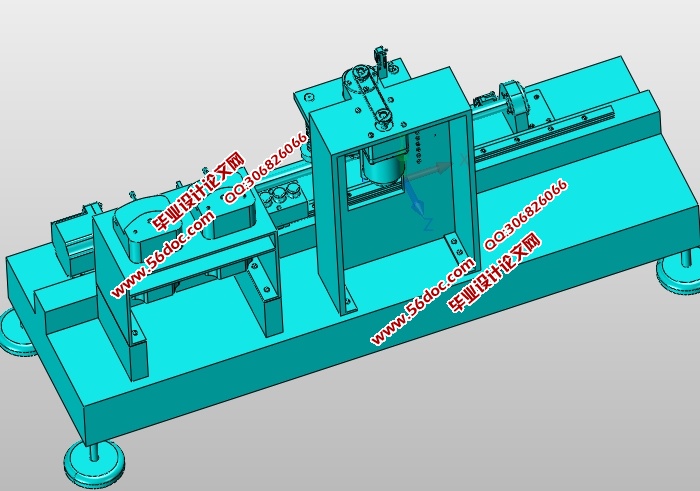

本次高放射性液体稀释、分装系统机械装置采用的方案为：电机通过滚珠丝杆传动带动夹瓶装置在直线滑轨上面来回移动，当瓶子到达灌装嘴下面的时候，扎针系统在电机通过同步带轮传动从而带动滚珠螺母下降的情况下向下移动到瓶口，然后，蠕动泵开始工作，从而将高放射性液体灌装入下面的瓶子里面，当灌装完成后后，扎针机构上移，左右移动系统返回，然后重新把待稀释，分装的瓶子移动到扎针机构下方，扎针机构动作，然后是蠕动泵装置进行供液，如此循环。

高放射性液体油稀释、分装机的工作原理为：电机通过滚珠丝杆传动带动夹瓶装置在直线滑轨上面来回移动，当瓶子到达灌装嘴下面的时候，扎针系统在电机通过同步带轮传动从而带动滚珠螺母下降的情况下向下移动到瓶口，然后，蠕动泵开始工作，从而将高放射性液体灌装入下面的瓶子里面，当灌装完成后后，扎针机构上移，左右移动系统返回，然后重新把待稀释，分装的瓶子移动到扎针机构下方，扎针机构动作，然后是蠕动泵装置进行供液。
