LG50裂管器工作机构的设计(含CAD零件装配图,SolidWorks三维图)

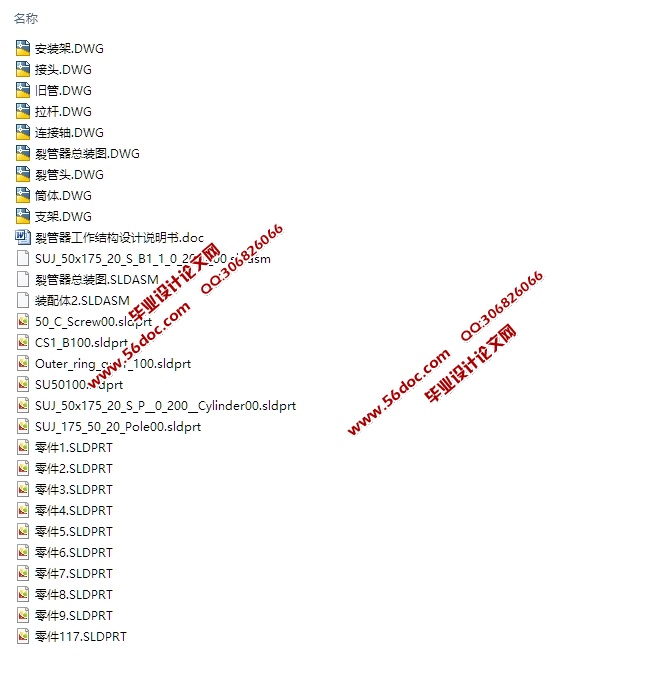

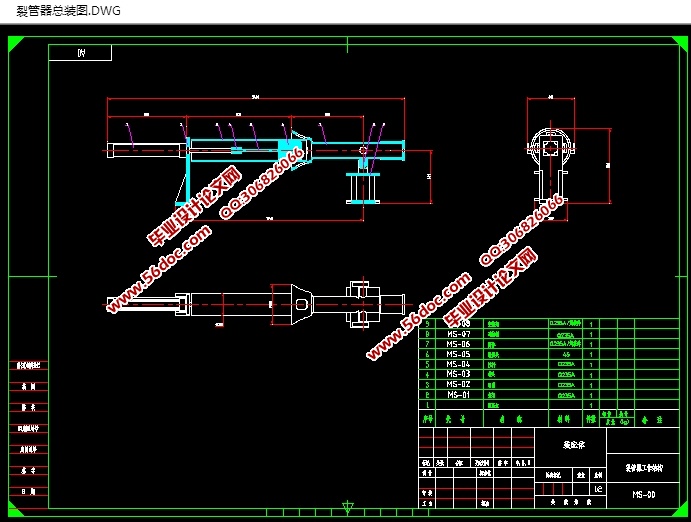

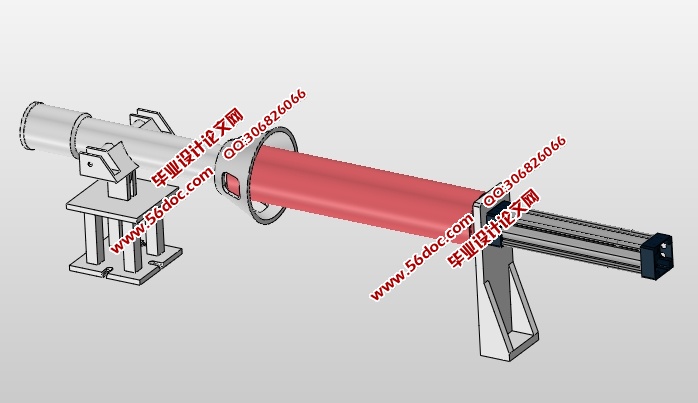

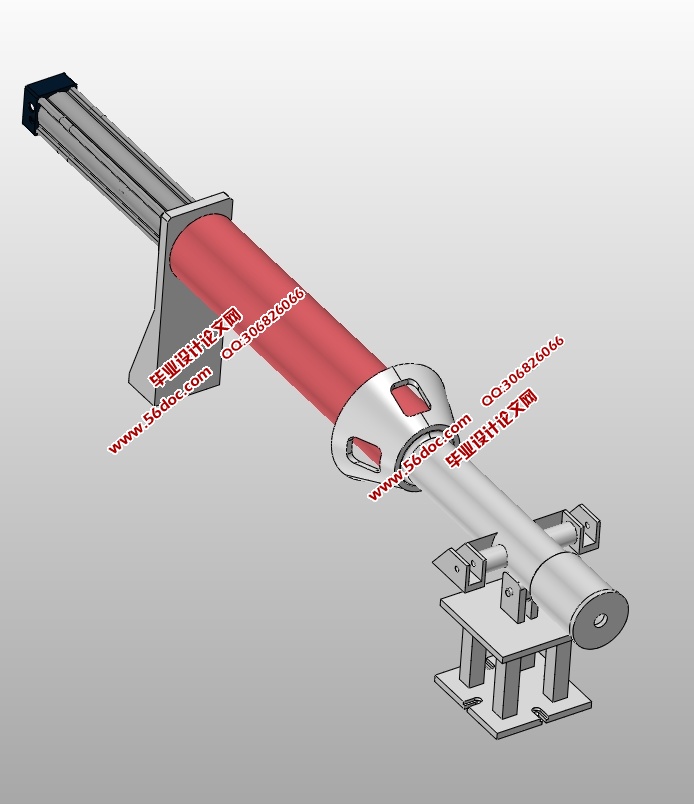

LG50裂管器工作机构的设计(含CAD零件装配图,SolidWorks三维图)(论文说明书8400字,CAD图纸9张,SolidWorks三维图)
本次设计的题目是裂管器工作机构的设计，主要由裂管器机架，顶推系统，动力头等组成，其主要功能是实现地下管道的碎裂和更换。
本次设计主要针对裂管器工作机构进行设计，从裂管器工作机构的整体方案出发，然后具体细化出具体内部结构，其具体内部结构主要包括以下几个方面：
（1）通过网络和图书馆查找各种关于裂管器裂管机的相关资料，对裂管器工作机构进行方案的比较和预定。
（2）分析裂管器工作机构的结构与参数
（3）确定设计总体方案
（4）确定具体设计方案
（5）裂管器工作机构的三维图的绘制、CAD装配图、零件图的绘制。
（6）说明书的整理

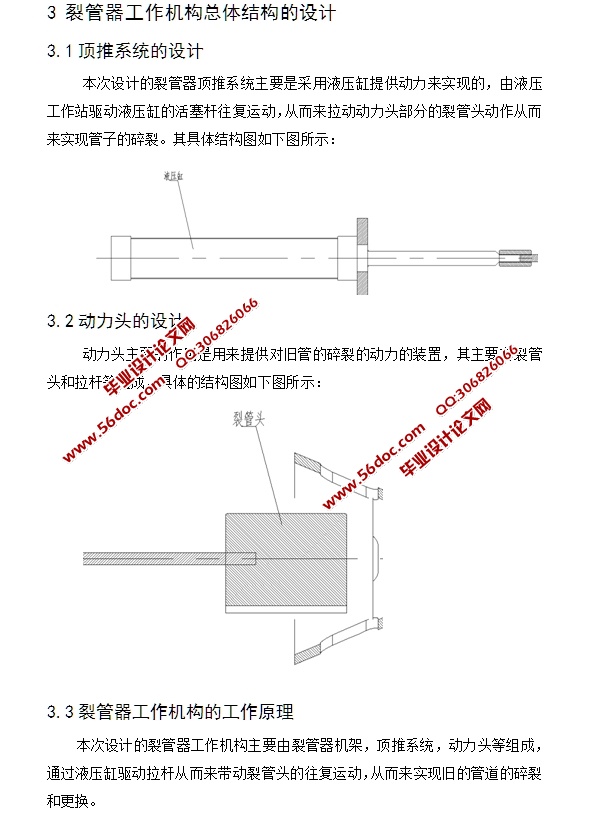

裂管器工作机构总体结构的设计
3.1顶推系统的设计
本次设计的裂管器顶推系统主要是采用液压缸提供动力来实现的，由液压工作站驱动液压缸的活塞杆往复运动，从而来拉动动力头部分的裂管头动作从而来实现管子的碎裂。

3.2动力头的设计

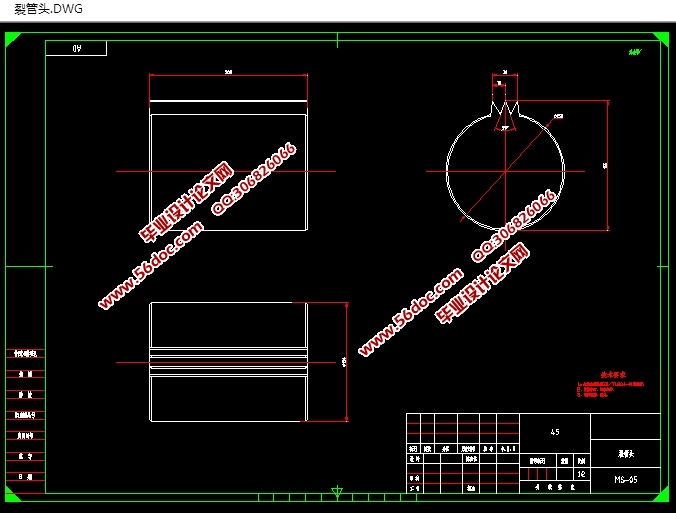

动力头主要的作用是用来提供对旧管的碎裂的动力的装置，其主要有裂管头和拉杆等组成，具体的结构图如下图所示：


3.3裂管器工作机构的工作原理
本次设计的裂管器工作机构主要由裂管器机架，顶推系统，动力头等组成，通过液压缸驱动拉杆从而来带动裂管头的往复运动，从而来实现旧的管道的碎裂和更换。
  [资料来源：http://THINK58.com]

目 录
1 绪论    1
  1.1课题的来源与研究的目的和意义    1
  1.2本课题研究的内容    2
  1.3研究的意义    3
2 液压传动基础知识    3
  2.1液压系统的基本组成    3
  2.2液压传动的优缺点    4
  2.3液压传动技术的发展及应用    6
3 裂管器工作机构总体结构的设计    7
  3.1顶推系统的设计    8
  3.2动力头的设计    9
  3.3裂管器工作机构的工作原理    9
4 液压缸的设计    10
  4.1缸体壁厚的计算    10
  4.2缸底厚度的计算    11 [资料来源：http://think58.com]
  4.3缸筒发生完全塑性变形的压力计算    12
  4.4缸筒径向变形计算    12
  4.5活塞杆强度的计算    13
5 裂管器工作机构中主要零件的三维建模    14
  5.1液压缸的三维建模    14
  5.2连接头的三维建模    15
  5.3旧管的三维建模    16
  5.4裂管器工作机构的三维建模    17
6 设计总结    19
结  论    20
参考文献    21
致  谢    22
