中型注塑机锁模装置结构设计(CAD零件装配图,SolidWorks三维图)

中型注塑机锁模装置结构设计(CAD零件装配图,SolidWorks三维图)(论文说明书11300字,CAD图纸7张,SolidWorks三维图)
摘  要
本篇设计是中型注塑机锁模装置结构设计,注塑机锁模装置可保证成型模具可靠的闭合和开启及顶出制品，文章主要介绍了注塑机锁模装置的类型以及结构和液压缸的选型计算等等。随时时代的发展和工业的进步，液压工业对其提出了新的要求。中型注塑机锁模装置液压控制系统在注塑模具的工作中起着重要的作用，它直接影响着塑件的成型与模具的性能，因此中型注塑机锁模装置液压控制系统的设计是当今液压工业发展的必然趋势，在以后的若干年里，也会起到越来越重要的作用。
    本次设计是关于中型注塑机锁模装置结构的设计，通过对新式的中型注塑机锁模装置的结构和液压方面进行设计，使得此种类型的中型注塑机锁模装置的使用范围更广泛，在塑料模具领域也会起到越来越重要的作用。

关键词：中型注塑机锁模装置、液压缸、控制、作用。

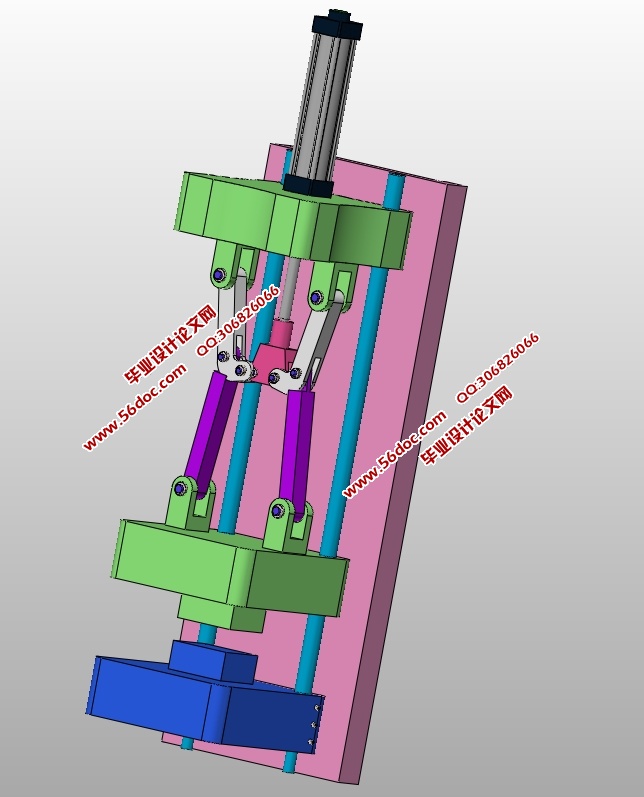

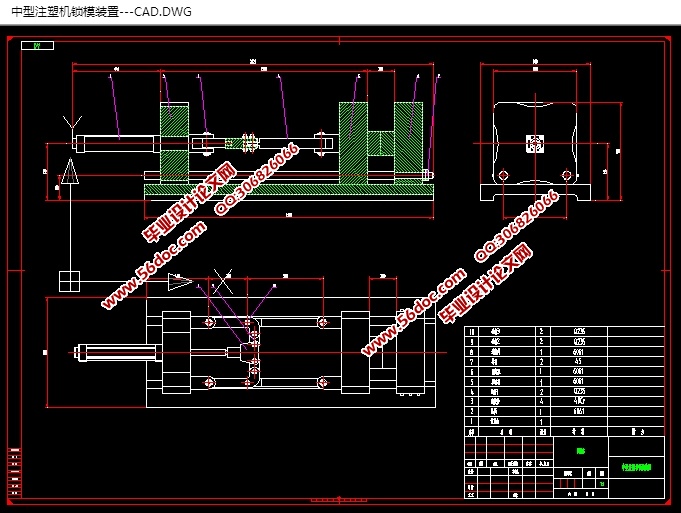

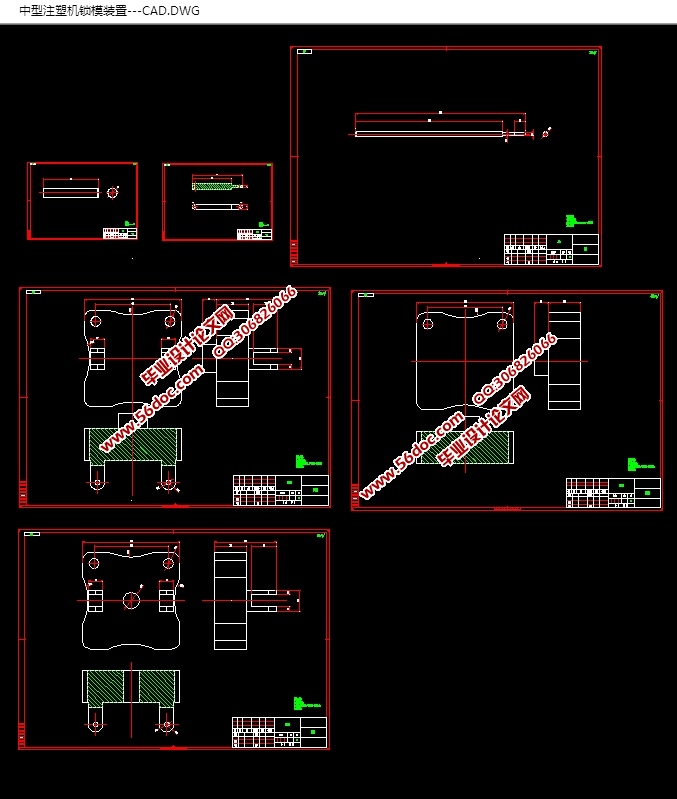

注塑机锁模装置主要是由尾板、移动板和固定板以及连杆机构、液压缸等等部件组成
注塑机锁模装置的工作原理

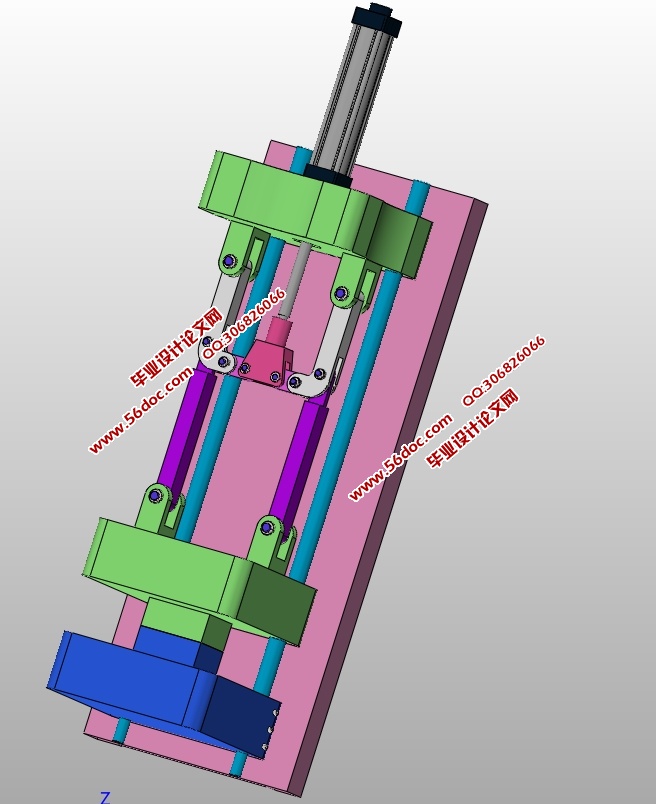

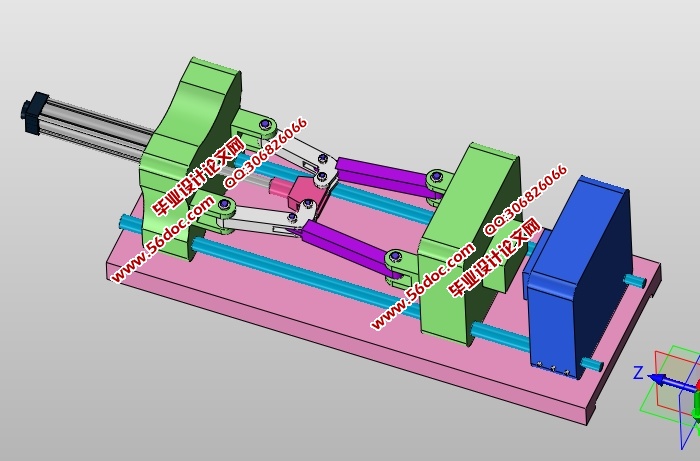

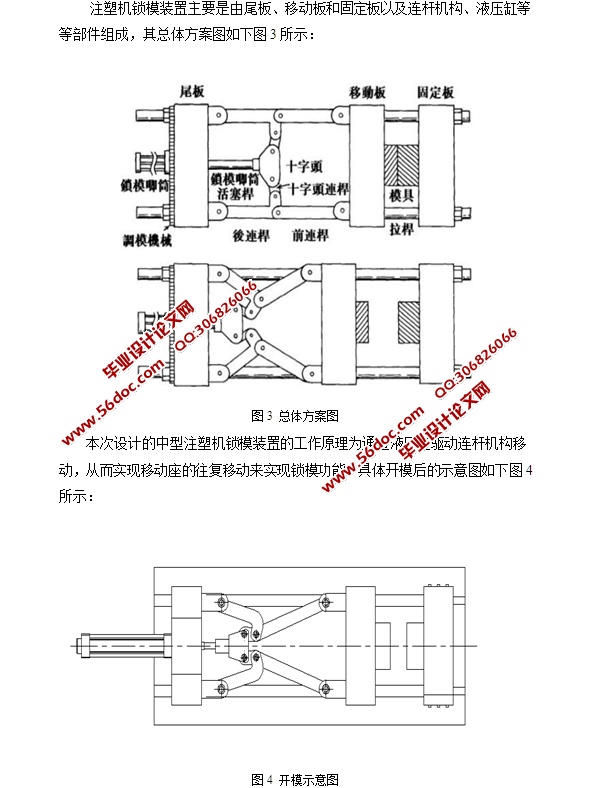

本次设计的中型注塑机锁模装置的工作原理为通过液压缸驱动连杆机构移动，从而实现移动座的往复移动来实现锁模功能。具体开模后的示意图如下图4所示：

本设计要求学生按照老师提出的技术参数，查阅资料，制定方案，并完成微型注塑机锁模装置的机械和液压部件设计。要求达到的技术指标如下：
锁模力150 KN
开模力 50  KN
开模行程100-350mm
工作压强50MPa
干循环周期5 秒
