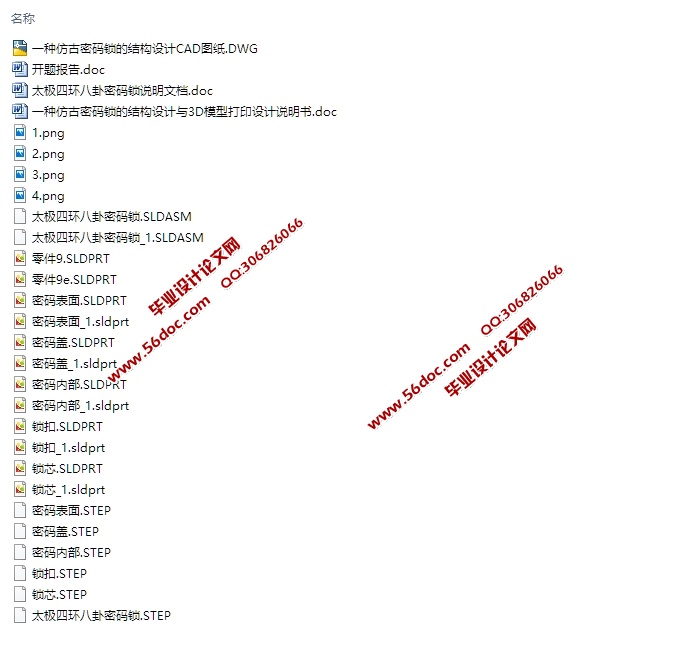

太极四环八卦密码锁3D模型设计(含CAD零件装配图,SolidWorks,STEP三维)(开题报告,论文说明书8200字,CAD图纸6张,SolidWorks三维图,STEP通用三维格式)
摘 要

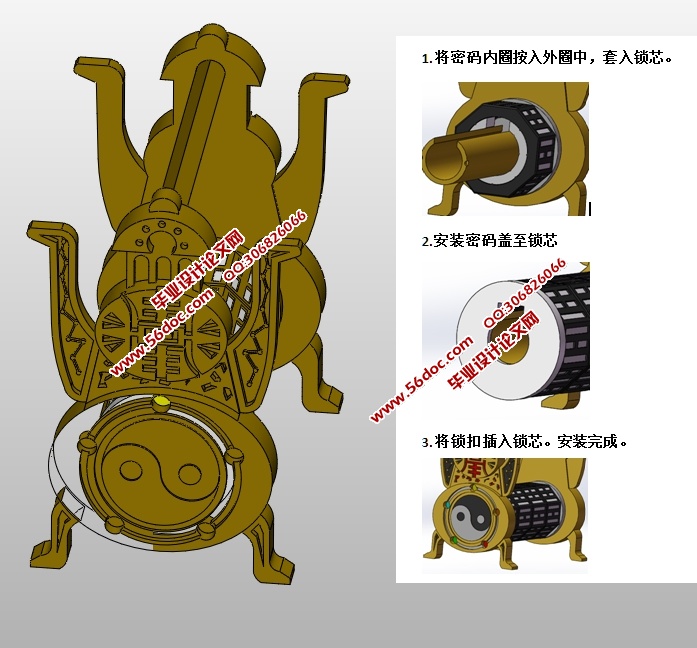

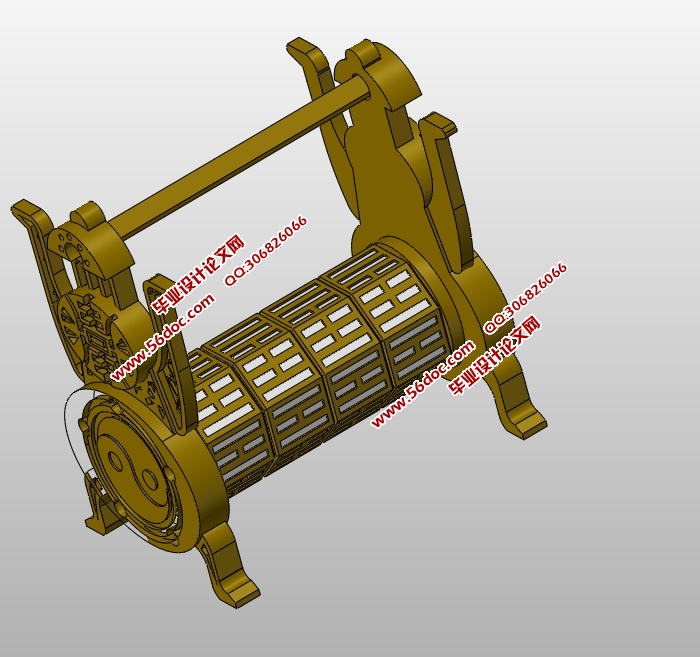

    太极八卦密码锁,外形为古代横开锁为原型,加上现代密码锁内部设计,外观为西游记中太上老君所用的太极八卦炉,结合太极阴阳两鱼与金木,水,火,土五行以圆周方式排列在锁芯中连接杆线上。密码则为四位八面,每面对应一卦像。
    国内仿古密码锁的研发及制造要与全球号召的传统多变、韵味悠久等主题保持一致,仿古密码锁的研发与人类社会的进步和科学技术的水平密切相关。
    本次设计是一种仿古密码锁的结构设计与3D模型打印,通过对传统的仿古密码锁结构进行优化,使得此种类型的仿古密码锁的使用范围更广泛,更加灵活,并且对今后的选型设计工作有一定的参考价值。
关键词:仿古密码锁;机械工业;改进;参考价值

本课题研究的内容
    本设计主要针对一种仿古密码锁的结构进行设计,先规划出仿古密码锁的整体方案,然后从这个方案入手,具体细化出具体内部结构,其具体内部结构主要包括以下几个方面:

[资料来源:http://think58.com]

    1、该仿古密码锁的方案设计,通过查找相关资料和文献,确定仿古密码锁的总体方案以及组成结构。
    2、对确定好的方案进行结构在细化,包括该装置中零件所使用的材料的确定以及结构的确定。
    3、仿古密码锁的方案的分析和确定。
    4、运用三维绘图软件绘制仿古密码锁的三维图纸。

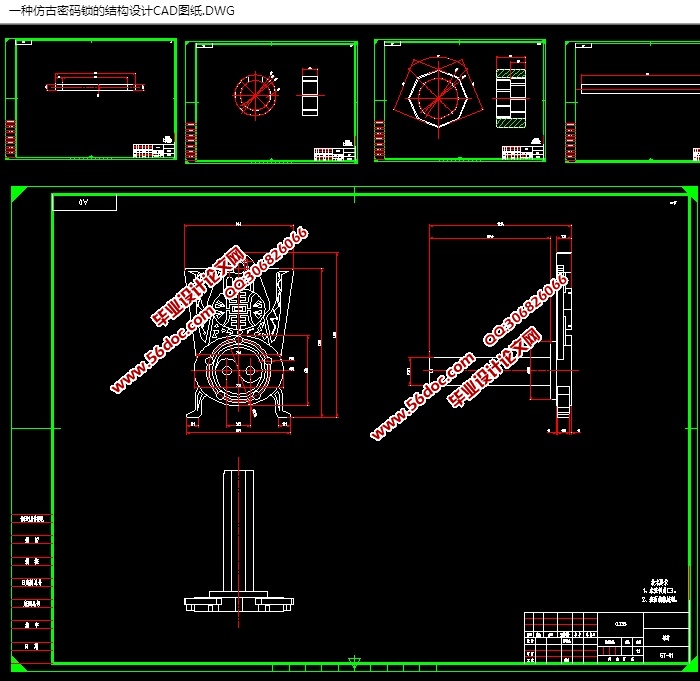

    5、运用AUTOCAD软件绘制出仿古密码锁的二维零件图纸。
    6、编写和整理设计说明书。

[资料来源:http://www.THINK58.com]

太极四环八卦密码锁3D模型设计(含CAD零件装配图,SolidWorks,STEP三维)
太极四环八卦密码锁3D模型设计(含CAD零件装配图,SolidWorks,STEP三维)
太极四环八卦密码锁3D模型设计(含CAD零件装配图,SolidWorks,STEP三维)
太极四环八卦密码锁3D模型设计(含CAD零件装配图,SolidWorks,STEP三维) [资料来源:http://THINK58.com]
太极四环八卦密码锁3D模型设计(含CAD零件装配图,SolidWorks,STEP三维)
太极四环八卦密码锁3D模型设计(含CAD零件装配图,SolidWorks,STEP三维)
太极四环八卦密码锁3D模型设计(含CAD零件装配图,SolidWorks,STEP三维)
太极四环八卦密码锁3D模型设计(含CAD零件装配图,SolidWorks,STEP三维)

[资料来源:http://think58.com]


目 录
摘 要    I
Abstract    II
1 引 言    1
   1.1课题的来源与研究的目的和意义    1
   1.2本课题研究的内容    1
   1.3传统意义上锁的介绍    2
     1.3.1 锁的功能    2
2 Creo设计基础    2
   2.1草图绘制    5
   2.2基准特征,参考几何体的创建    6
   2.3拉伸、旋转、扫描和放样特征建    7
   2.4工程图的设计    10
   2.5装配设计    11
3仿古密码锁总体结构的设计    12
   3.1仿古密码锁的总体方案图    12

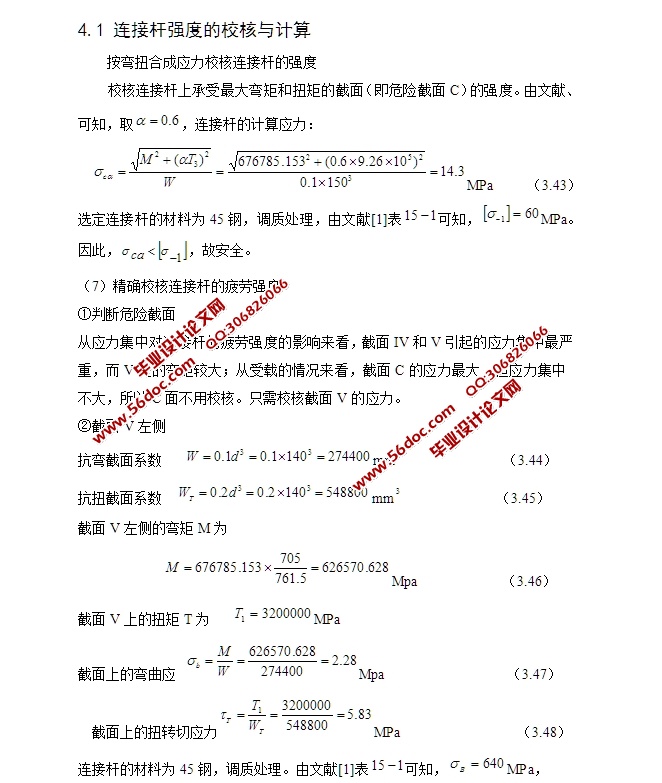

4各主要零部件强度的校核    14
