沥青搅拌设备振动筛设计(含CAD零件图装配图)

编辑:admin   来源:think58.com   资料编号:TH582409020170207    资料等级 :★★★★★

沥青搅拌设备振动筛设计(含CAD零件图装配图)(任务书,开题报告,外文翻译,论文说明书9000字,CAD图纸8张)
摘 要
在高速发展的现代社会中,机械振动已经广泛的应用于各个领域中。振动筛作为其中的一种是道路交通建设领域中筛分物料的重要设备。我国作为发展中的强国,对道路建设更是重视,在十一五计划中,中国将建设或者改造120万公里的农村道路,将95%的乡镇和80%的村庄连接起来。而沥青混合料作为道路建设的主要材料,我国对其需求也是十分巨大。而沥青搅拌设备中的振动筛是筛分沥青混合料的重要设备,其对路面质量和生产效率有着巨大影响。
本次课题就是以沥青搅拌设备中的振动筛作为研究对象,分析现拥有的不同种类的振动筛,然后设计出符合我国沥青混合料需求现状,符合其筛分要求的振动筛。采用对其运动分析、受力分析、传动情况分析的方法,对振动筛参数进行计算以及对其零部件设计,并通过CAD软件来绘制,达到设计目的。

关键词:沥青搅拌设备,振动筛,机械振动。

Design of vibrating screen for asphalt mixing equipment
Abstract
In the rapid development of modern society, mechanical vibration has been widely used in various fields. Vibrating screen is one of the important equipment in the field of road traffic construction. China as a developing country, the road construction is more attention, in 11th Five-Year, China will build or transform 1 million 200 thousand kilometers of rural roads, 95% of the villages and towns and 80% of the village. And asphalt mixture as the main material of road construction, the demand of our country is very huge. The vibrating screen in asphalt mixing equipment is an important equipment of screening asphalt mixture, which has great influence on the quality of pavement and the efficiency of production.
This topic is to asphalt stirring equipment vibration sieve as the research object, analysis is now owned by different kinds of vibration sieve, then designed in line with China's asphalt mixture demand status, conforms to the requirements of the screening vibrating screen. By using the method of motion analysis, force analysis and transmission analysis, the parameters of the vibrating screen are calculated and the components are designed, and the design goal is achieved through the CAD software.

Key words: asphalt mixing equipment, vibrating screen, mechanical vibration.

根据任务书要求,此次设计是设计一个能筛分10000kg重量沥青混和料的振动筛,其振幅要求为8mm。本次设计需要设计其筛箱的具体结构和传动方案,选择筛网的尺寸,电动机的型号,确定偏心块的质量以及激振器的结构和尺寸,以及轴承,偏心轴,弹簧等零件的尺寸计算。


沥青搅拌设备振动筛设计(含CAD零件图装配图)
沥青搅拌设备振动筛设计(含CAD零件图装配图)
沥青搅拌设备振动筛设计(含CAD零件图装配图)

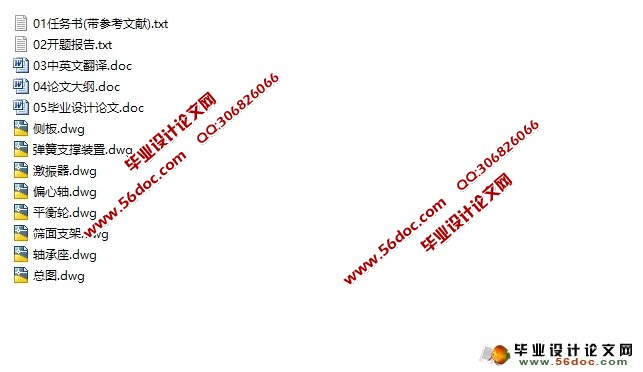

沥青搅拌设备振动筛设计(含CAD零件图装配图)


目 录
摘要  ……………………………………………………………………I
Abstract ………………………………………………………………II
目录……………………………………………………………………III
1 绪论  …………………………………………………………………1
   1.1 课题的背景和意义 ……………………………………………1
   1.2 国内外研究现状以及发展趋势 ………………………………2
    1.2.1 国外研究现状………………………………………………2
1.2.2 国内研究现状………………………………………………2
1.2.3 发展趋势……………………………………………………2
   1.3 本课题的研究内容 ……………………………………………3
 2 振动筛整体方案确定 ………………………………………………4
   2.1 机械整体结构设计 ……………………………………………4
    2.1.1 振动筛筛体的选择…………………………………………5
    2.1.2 振动筛的振动装置振动方案………………………………5
    2.1.3 最终确定方案………………………………………………6
   2.2 振动筛振动结构设计 …………………………………………6
   2.3 振动筛力学基本理论 …………………………………………7
 3 振动筛参数设计和计算……………………………………………10
   3.1 运动学参数确定………………………………………………10
    3.1.1 抛掷指数 …………………………………………………10
    3.1.2 振动强度K…………………………………………………10
    3.1.3 筛面倾角 …………………………………………………10
    3.1.4 筛箱的振幅A………………………………………………10
    3.1.5 筛子的频率n………………………………………………11
    3.1.6 振动强度的校核 …………………………………………11
    3.1.7 物料的速度 ………………………………………………11
   3.2 振动筛工艺参数的确定………………………………………11
    3.2.1 筛网的长和宽 ……………………………………………11
    3.2.2 筛分效率 …………………………………………………12
    3.2.3 参振质量的计算 …………………………………………12
    3.2.4 偏心质量和偏心距的确定 ………………………………13
4 电机的选择 …………………………………………………………14
   4.1 电动机功率的确定……………………………………………14
   4.2 电动机的选定…………………………………………………14
   4.3 电动机的启动校核……………………………………………15
5 振动筛中的主要零部件设计 ………………………………………17
   5.1 偏心轴的设计…………………………………………………17
    5.1.1 偏心轴材料的确定 ………………………………………17
    5.1.2 确定偏心轴段的最小直径 ………………………………17
    5.1.3 确定轴上各轴端的直径和长度 …………………………18
   5.2 轴承的选择……………………………………………………18
   5.3 皮带的设计和计算……………………………………………18
    5.3.1 计算带的功率和确定带型 ………………………………18
    5.3.2 确定带轮的基准直径 ……………………………………19
    5.3.3 验算皮带的转速 …………………………………………19
    5.3.4 确定中心距和带的基准长度 ……………………………19
    5.3.5 验算小带轮的包角 ………………………………………20
    5.3.6 计算带的根数 ……………………………………………20
   5.4 键的选取………………………………………………………20
   5.5 弹簧的和计算…………………………………………………20
    5.5.1 选定弹簧的材料 …………………………………………20
    5.5.2 确定弹簧直径 ……………………………………………20
    5.5.3 确定弹簧中径 ……………………………………………21
    5.5.4 确定弹簧圈数和节距 ……………………………………21
    5.5.5 弹簧的间距和螺旋升角 …………………………………21
 6 总结…………………………………………………………………22
 参考文献………………………………………………………………23

以上是大纲和介绍,如需要完整的资料请在线购买.
