植物油反应釜的设计(含CAD零件图装配图)

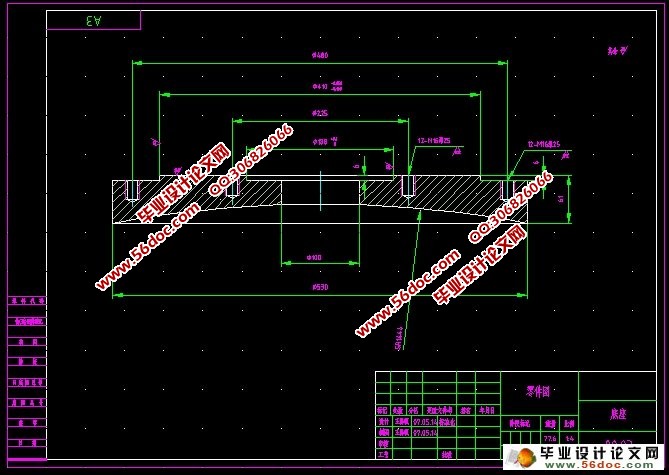

植物油反应釜的设计(含CAD零件图装配图)(论文说明书7300字,CAD图15张)
本设计中传动比较大，要求瞬时传动比恒定，结构紧凑，而且在油脂精炼中混合强度与操作温度、水化情况都有关系，随着混合强度的变化搅拌速度也不断变化。所以根据工艺设计要求和其结构特点以及各种传动机构的特点，选择齿轮传动机构传动。
在各种机械中应用最多的是圆形齿轮机构。其主要优点有： 1）.能保证瞬时传动比恒定； 2）.传动比范围大可用于增速或减速; 3).应用范围广:圆周速度可达300m/s;传递功率可从小于1W到100000KW;齿轮直径可由1mm到152.3m; 4).传动效率高; 5).寿命长; 6).结构紧凑,适用于近距离传动。若采用行星齿轮系,可以在使用为数不多的齿轮且结构紧凑的情况下,得到很大的传动比。
带传动适用于传递距离的运动和动力；传动的外廓尺寸较大，结构不紧凑，且对轴的压力大；带与带轮之间存在弹性滑动和打滑，不能保证准确的传动比；机械效率低，带的寿命较短；需要张紧装置。所以带传动的应用范围是：一般带速为5～25m/s，高速带可达60m/s；平带传动的传动比通常为3左右，较大可达到5；V带传动的传动比一般不超过8。 [来源：http://think58.com]
而链传动的瞬时传动比不恒定，传动平稳性差，不能用于变载和急速反转的场合；链条铰链易磨损，只能传递平行轴间的同向回转运动。一般链传动传递的功率P≤100 KW；链速V≤15m/s;传动比i≤7。
所以，综合考虑诸多因素并结合本设备特点，选择立式摆线减速机传动机构。

基本参数：
          π=3.14
1弧度=57.29577951度
要求：
全容积8.2立方，直径1.6米，机械搅拌，转速41转/分，
工作压力0.6 Mpa，耐酸，重量、外形、价格、材质
4.1已知参数
YSRG160型主要已知参数见表3-1。
表3-1 已知参数表
规格型号    YSRG160
生产能力 T/D    100
公称直径 mm    1600
罐体高度   mm    3500
封头形式    椭圆封头
封头高度   mm    400
筒体厚度   mm    7
筒体重量  ㎏    975
设计压力MPa    0.6
工作压力 MPa    0.6 [资料来源：http://THINK58.com]
设计温度  ℃    90
工作温度  ℃    90
转速     RPM    41
搅拌叶组数    3
搅拌叶形式    折叶桨式
底桨叶形式    无
轴的支承形式    单跨（有底轴承）
物料名称    植物油
主要材料    0Cr18Ni9/Q235-A


目   录
1.    前言…………………………………………………………………………………………1

1.1.    反应釜概况……………………………………………………………………………… 2
1.2.    混合与搅拌的作用……………………………………………………………………… 2
1.3.    本课题的目的和内容…………………………………………………………………… 4
2. 方案论证…………………………………………………………………………………… 5

[来源：http://www.think58.com]

3. 设计进度安排及要完成任务……………………………………………………………… 6
4. 设计计算书………………………………………………………………………………… 7
4.1. 已知参数………………………………………………………………………………… 7
4.2. 总体方案制定…………………………………………………………………………… 8

[资料来源：http://www.THINK58.com]

4.2.1. 用气量计算和主要尺寸的确定……………………………………………………… 8
4.2.2. 传动设计……………………………………………………………………………… 9
5. 轴封安装和操作注意事项………………………………………………………………… 15
6. 设备的维护和保养………………………………………………………………………… 15
结束语…………………………………………………………………………………………  16
致谢……………………………………………………………………………………………  17
参考文献………………………………………………………………………………………  18
