山药挖掘收获机的设计(农业机械)(含CAD图,SolidWorks三维)

山药挖掘收获机的设计(农业机械)(含CAD图,SolidWorks三维)(任务书,开题报告,开题答辩PPT,中期检查表,论文说明书8400字,CAD图纸6张,SolidWorks三维图,答辩PPT)
长期以来，山药都是靠传统的人力收获，山药的根茎较长，深入地下，难以采收，如果收获技术不够成熟，根茎破损率就会很高。随着计算机技术的快速发展，虚拟制造和运动仿真在农机设计中得以实现，从而大大缩短了设计周期，降低生产成本，提高了设计的准确性和可靠性。本设计利用三维设计软件，对农业机械进行产品设计。
本文设计了一种山药收获装置，结构简单合理，能够完成山药的机械化收获作业。不仅极大地提高山药收获效率，而且对深土农作物的规模化种植起到了推广作用。

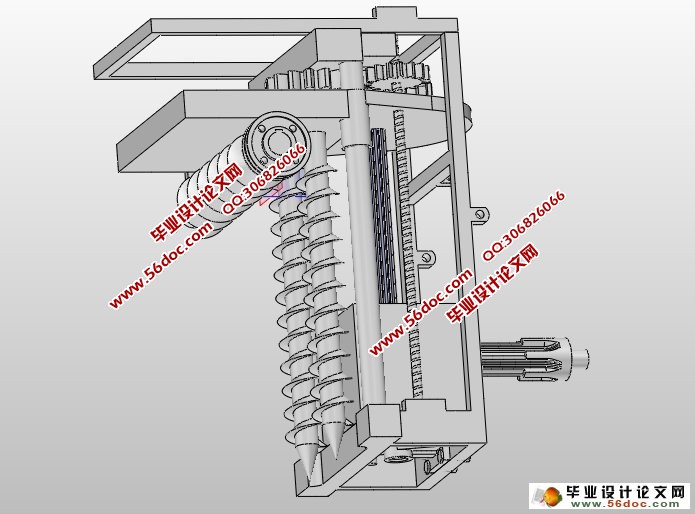

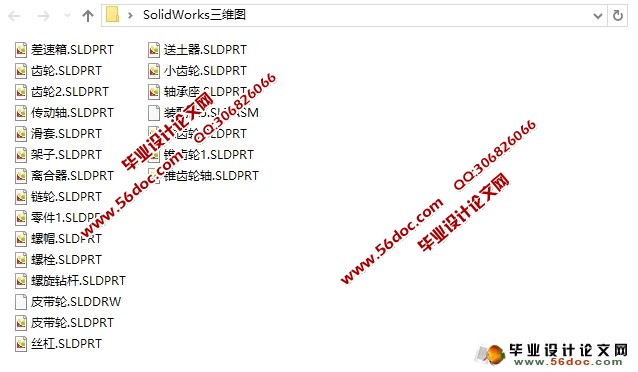

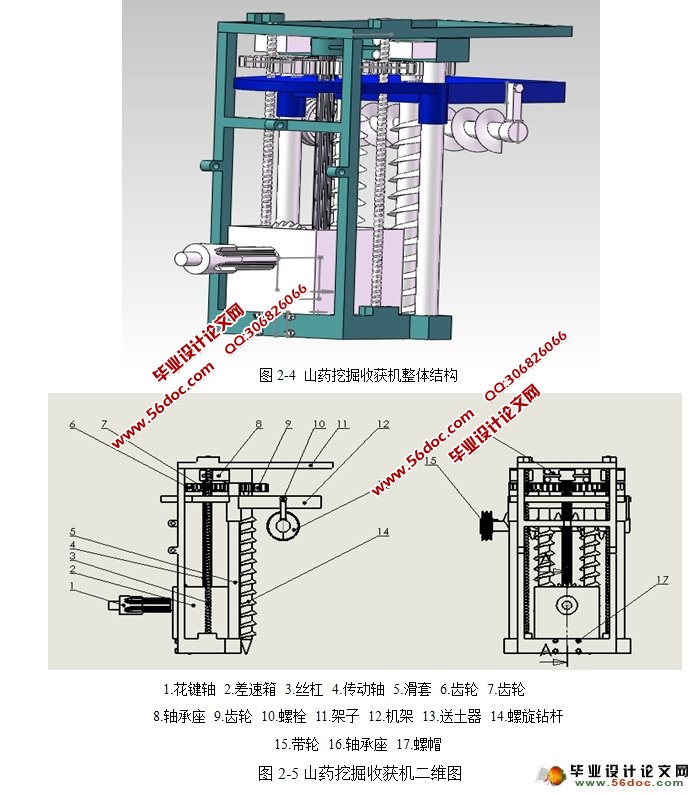

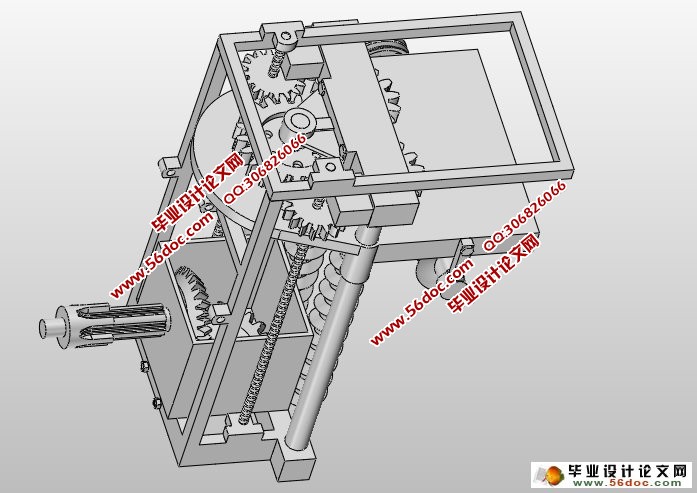

本次的设计对传统山药收获机进行了改进，着重设计了山药收获机的整体结构、传动方式、工作方式，论述了装置在收获过程中的的工作原理。在完成设计构想之后，基于SolidWorks进行了三维模型建立。整个过程包括各零件图三维设计、装配体三维图。

关键词：三维设计；传动方式；动态仿真

山药收获机的工作原理
以拖拉机为动力源，在拖拉机的尾部安装一个螺旋钻杆机构进行钻土，前面的两个螺旋钻杆开沟，起到收获机的开沟作用。在开沟之后利用安装在机架后面的送土器将土放置到沟的两侧，起到提升山药种植行土块的作用，机器走过的地方就开出了一道深沟。 [资料来源：http://think58.com]
装置选择配备24匹，17.7千瓦的拖拉机，装置作业时，拖拉机转速达到2000r/min。拖拉机与收获装置采用锥齿轮传动，拖拉机传动轴通过两个锥齿轮将动力传送到山药收获装置的传动轴上，传动轴通过齿轮将动力传送到螺旋钻杆上，两个螺旋钻杆同速转动。通过考察，确定山药收获装置的开沟深度为1000mm，开沟宽度为400mm，开沟速度为400～500m/h


目 录
1引言    1
    1.1课题来源及研究课题的意义和目的    1
    1.2  山药收获机的现状及方案说明    1
2 设计方案分析    3
    2.1  设计方案的说明    3 [来源：http://www.think58.com]
    2.2  设计方案选择与对比    3
    2.3  设计方案的优化分析及确定    5
3 传动机构的设计    8
3.1  轴的初步设计    8
3.2  v带传动的设计    9
3.3  齿轮传动的设计计算    11
4 山药收获机的整体结构设计    15
4.1  箱体机架的设计    15

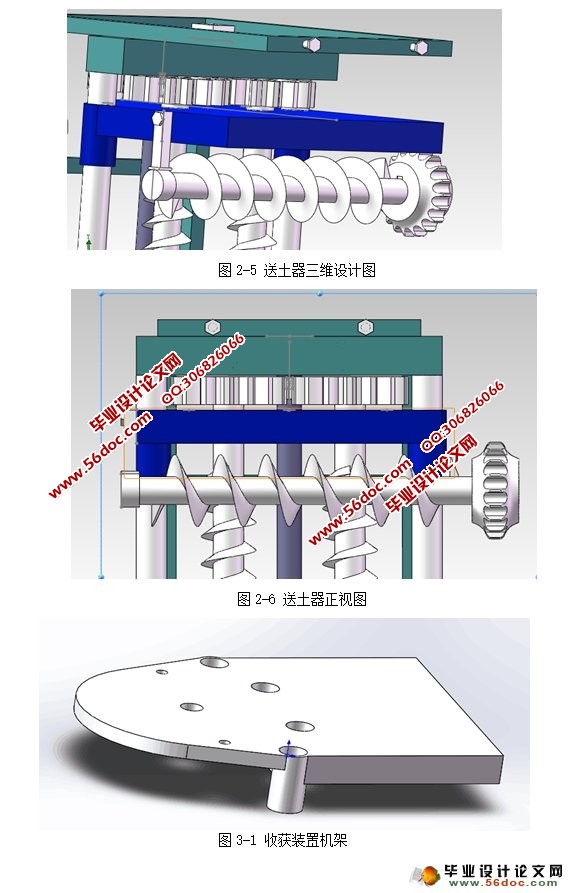

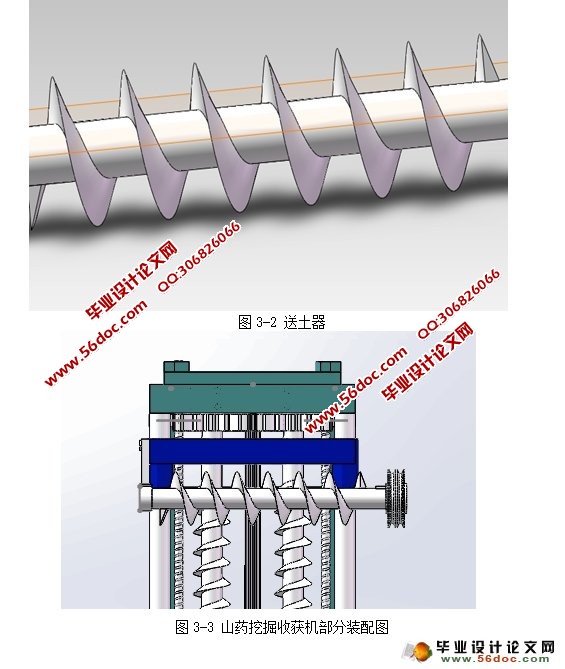

4.2  送土器的设计    15
4.3  传动方案的确定    16
总 结    17
致 谢    18
参考文献    19
