大葱在我国已成为区域规模种植的蔬菜作物之一，由于大葱栽植农艺要求的特殊性，即株距小、直立性要求高，用于其它作物移栽的移栽机基本不能用于大葱移栽。对于大葱移栽机，国内外虽有研究或产品问世，但都存在移栽后葱苗直立性差的不足。分析原因，是由于栽植器都采用圆盘式栽植器，葱苗相对地面速度为零只是在一个时间点上，是瞬间的，时间短，造成葱苗在相对地面零速的情况下覆土不充分，移栽后葱苗倾斜，甚至倒伏。
 为了解决上述零速栽植的问题，作者分析了各种移栽机的结构特点，最终确定采用链夹式投苗机构。将苗夹和苗槽分别安装在投苗输送链和喂苗输送带上，通过传动系统使苗夹和苗槽在竖直方向运动时实现同步，保证苗夹能准确的从对应苗槽中夹取葱苗；然后葱苗在被夹持的状态下随输送链转为水平运动，其水平运动速度与移栽机前进的速度大小相等、方向相反，从而实现在一段距离内的零速投苗，能够实现先覆土镇压再释放葱苗，从而保证了葱苗移栽后的直立性。

关键词： 大葱；链夹式；移栽机；零速投苗

移栽机工作原理

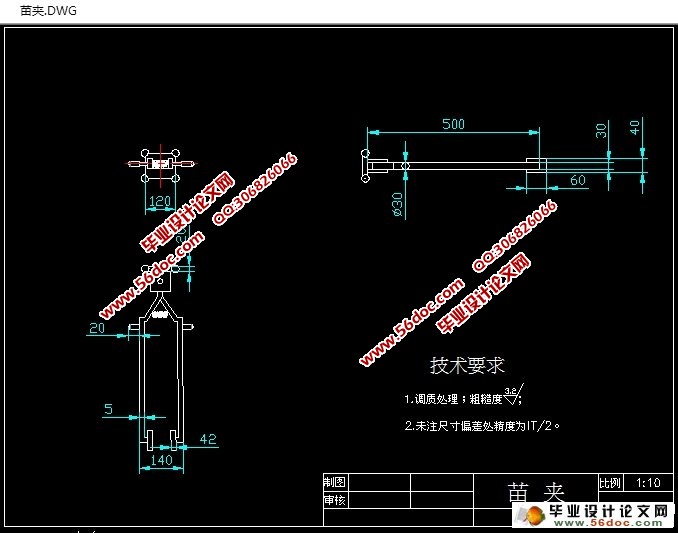

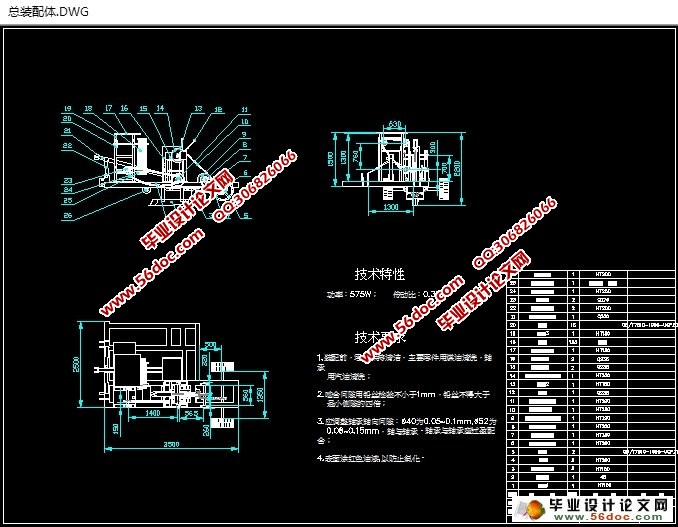

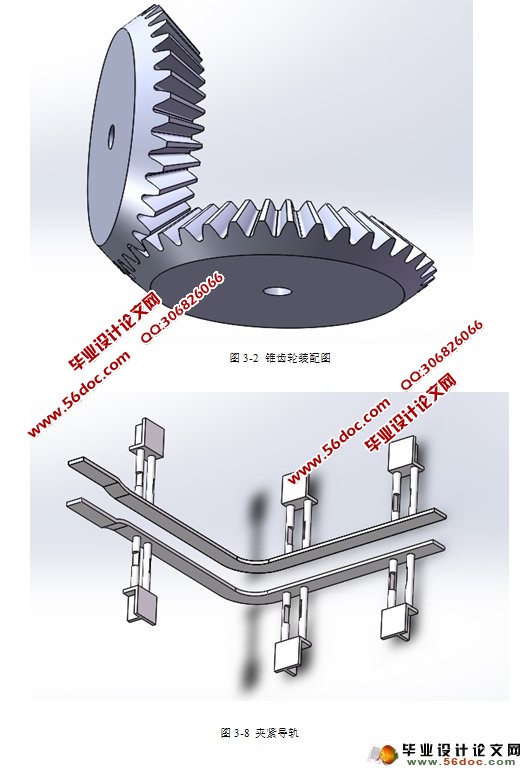

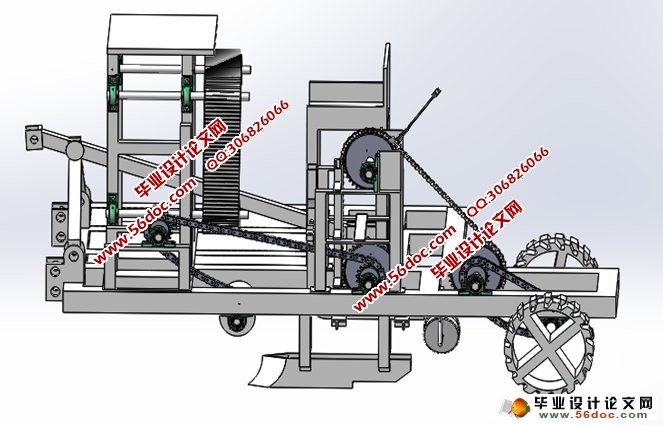

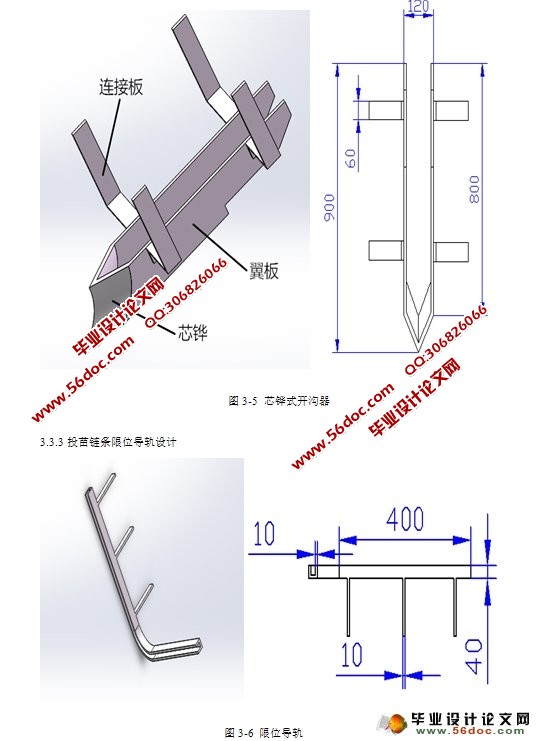

移栽机整体结构如图2-1所示，通过三点悬挂，悬挂在拖拉机上，由地轮提供动力，地轮带动同轴的第一传动链轮，然后经过第一传动链和第二传动链轮传递给投苗输送装置；再由投苗机构链轮带动第三传动链轮，由第二传动链和一对锥齿轮将动力传递给喂苗输送装置。苗夹和苗槽分别安装在投苗机构输送链和喂苗机构输送带上，两装置之间通过选择合适的传动比保证苗夹和苗槽在竖直方向的运动同步，以及苗夹运动到水平方向后，所夹持的葱苗速度能够与移栽机的速度大小相等、方向相反，即葱苗实现零速投苗。在合适的位置覆土镇压装置进行覆土镇压，之后苗夹再打开，放开葱苗，以此保证葱苗的零速投放是一个时间段，而不是一个点。同时为了保证葱苗在没进行覆土之前防止开沟后的土回流，影响葱苗的栽植深度，安装带有护板的芯铧式开沟器。


[资料来源：THINK58.com]

目 录 [资料来源：http://www.THINK58.com]
1 引言    1
1.1课题来源及研究的目的和意义    1
1.2农艺要求    1
1.3移栽机的发展现状    1
1.4研究内容    3
2 链夹式大葱移栽机的设计方案    4
2.1移栽机总体方案设计思路    4
2.2移栽机工作原理    5
3 链夹式大葱移栽机具体设计    6
3.1移栽机牵引力、牵引功率、悬挂力矩    6
3.2传动机构设计    6
3.3主要零部件的设计    9
4 投苗机构的动力学分析    15
4.1投苗输送链的运动特性分析    15
4.2投苗机构输送链张力    15
4.3苗夹动力学分析    18
5 轴的校核    20
5.1地轮传动轴的校核    20
5.2锥齿轮传动轴的校核    21
总 结    23
致 谢    24
参考文献    25
