家用电动马奶酒搅拌机的设计(食品机械)(含CAD图,SolidWorks三维)

家用电动马奶酒搅拌机的设计(食品机械)(含CAD图,SolidWorks三维)(任务书,开题报告,论文说明书8300字,CAD图纸5张,SolidWorks三维图,答辩PPT)
本文简述了小型家用马奶酒电动搅拌机的工作原理、安装方法以及维修和保养的方法，小型家用马奶酒电动搅拌机的大致原理是曲柄滑块机构，电动机作为动力源带动转动轮转动，转动轮带动连杆，使滑块做往复运动，滑块带动木柞上下垂直来回移动。

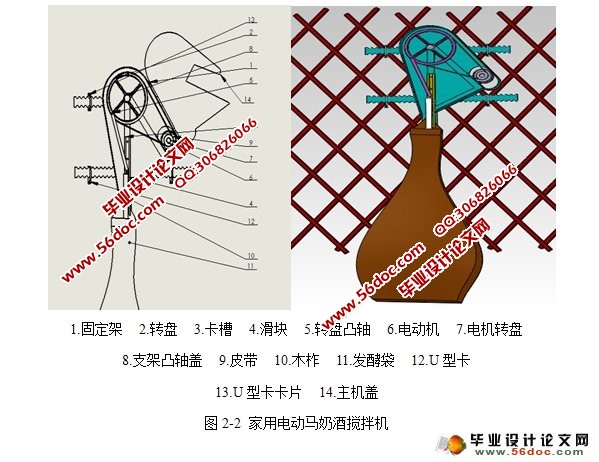

小型家用马奶酒电动搅拌机由小型电动机、曲柄滑块机构、灵活固定架、搅拌棒（木柞）固定装置、滑块固定装置、机壳等各组零件组成。设计对材料、精度的要求不高，材料方面只要求轻巧，支架需要硬质的材料，而传动皮带可以用普通的皮带来带动，同时要求滑块上下移动时受更小的力，这样不仅材料轻巧，安装、携带也极其方便，耗电少，一般家用太阳能电源也能带动使其运转，适合游牧民族在生活中大规模使用。
小型家用马奶酒电动搅拌机一般不限于马奶酒的搅拌，他还可以搅拌与水的密度相差不大的任何溶液，在生活中也可以用作溶液搅拌机，所以它的设计也可以说是一种有发展空间的设计。

关键词：马奶酒；搅拌机；曲柄滑块机构；固定装置；

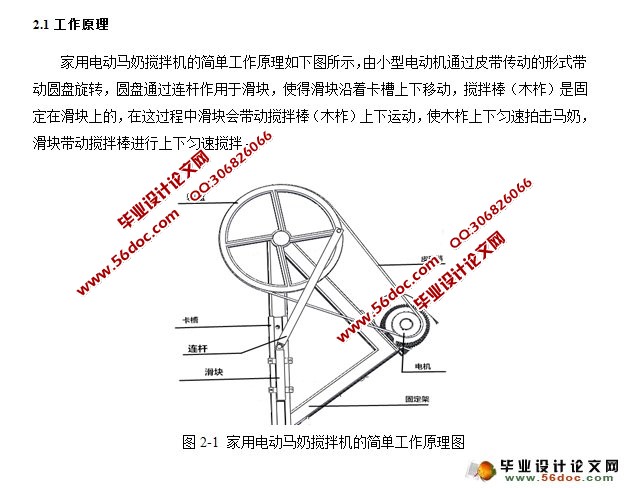

工作原理
家用电动马奶搅拌机的简单工作原理如下图所示，由小型电动机通过皮带传动的形式带动圆盘旋转，圆盘通过连杆作用于滑块，使得滑块沿着卡槽上下移动，搅拌棒（木柞）是固定在滑块上的，在这过程中滑块会带动搅拌棒（木柞）上下运动，使木柞上下匀速拍击马奶，滑块带动搅拌棒进行上下匀速搅拌。

  [资料来源：THINK58.com]

目 录
1.引言    1
1.1马奶酒在游牧民族生活中的作用    1
1.2家用马奶酒电动搅拌机发展的必要性    1
2.家用马奶酒电动搅拌机的设计    2
2.1工作原理    2
2.2总体设计    2
2.3主要部件    4

2.4运动机构的设计    6
2.5电动机的选择    9
3. 家用电动马奶酒搅拌机的组装及安装方法    10
3.1家用电动马奶酒搅拌机的组装方法    10
3.2家用电动马奶酒搅拌机的安装方法    11
4.家用电动马奶酒搅拌机的维修和保养方法    12
4.1设备极易出现的故障    12
4.2设备的维护保养    12
总 结    14
致 谢    15
参考文献    16
