环保型石硫合剂熬制锅的设计(农业机械)(含CAD图,SolidWorks三维)

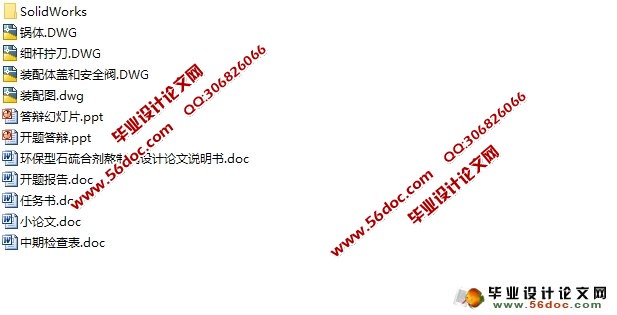

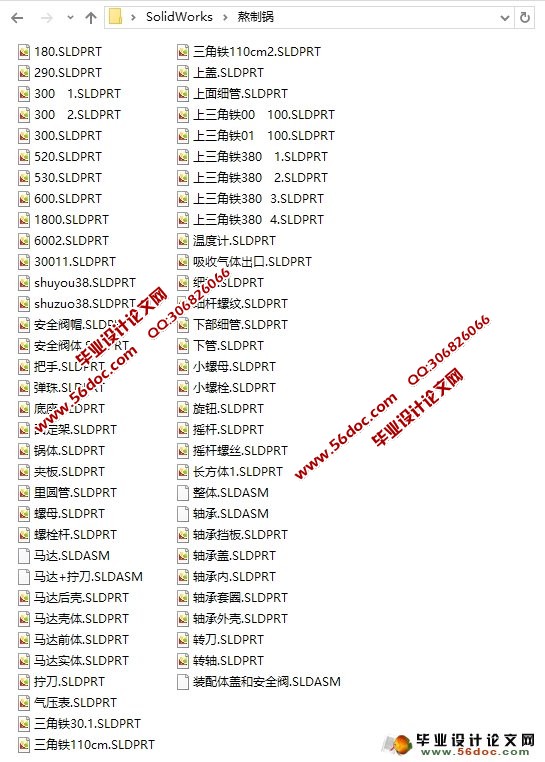

环保型石硫合剂熬制锅的设计(农业机械)(含CAD图,SolidWorks三维)(任务书,开题报告,开题答辩PPT,中期检查表,论文说明书9000字,CAD图纸4张,SolidWorks三维图,答辩PPT)
本次设计的是设计一种新型的石硫合剂熬制锅，这种锅不仅解决民间传统开放式熬制石硫合剂的缺点，同时可以降低工业成品高昂的费用及保质期短，保护环境防污染，易失效的弊端，使得农户能以最低的成本获得高品质的石硫合剂。既节约了时间，又使反应产物不排泄到外面从而继续回到反应罐里反应，实现了废气循环使用，设备简单，安全可靠，使本方案有了初步的设计应用价值。

关键词：环保型；熬制锅；石硫合剂

环保型石硫合剂熬制锅熬制的原理
石硫合剂是由生石灰，硫磺和水熬制而成的，配制比例为1kg优质生石灰，1.7~2.0kg细致硫磺粉，10~15kg水。原料对药液的影响很大，生石灰要选择洁白，质轻，块状的，已经风化的石灰不能使用,时间对药效影响也很大，时间短了，反应不完全，造成原料浪费，时间过长，生成的多硫化钙又会氧化分解。石硫合剂的主要成分是多硫化钙和硫代硫酸钙，生石灰先和水生成氢氧化钙，然后氢氧化钙再和硫磺在水的作用下反应生成多硫化钙，其生成式如下: [来源：http://think58.com]
3Ca(OH)2+（2X+1）S→2CaSx+ +3H2O
CaSO3+S→CaS2O3
作为杀菌剂，石硫合剂喷洒在植物表面上，其有效成分多硫化钙通过水解，氧化，并与二氧化碳反应形成极微小的元素硫颗粒和硫化氢气体起杀菌作用，硫化氢是强烈的神经毒素，对粘膜有强烈刺激作用。它能溶于水，0℃时1摩尔水能溶解2.6摩尔左右的硫化氢。其机理如下：
CaS.Sx+2H2O→ Ca(OH)2+H2S↑+XS↓
2CaS.Sx+3O2→2CaS2O3+2(X-1)S↓
CaS2O3→CaSO3+S↓
CaS.Sx+CO2+H2O→CaCO3+H2S↑+XS↓
此外，石硫合剂呈碱性，渗透性强，有侵蚀昆虫表皮蜡质层的作用，对红蜘蛛，介壳虫及其卵有较强的杀伤力，是早春预防和秋天清园的必备杀虫剂。
熬好的石硫合剂，从锅中从锅中取出放在缸内冷却，并用波美比重计测量度数，表示为波美度（以Be表示），一般可达25-30波美度。在缸内澄清3天后吸取清液，装入缸或罐内密封备用，应用时按石硫合剂稀释方法来对水使用。
稀释方法一：（重量法） 原液需要量（千克）=所需稀释浓度/原液浓度x所需稀释液量。
稀释方法二：（稀释倍数法） 稀释倍数=原液浓度/需要浓度-1
即取一份（重量）的石硫合剂原液[9]，加N倍的重量水混合均匀即成Y波美度的药液。



[资料来源：http://www.THINK58.com]

[资料来源：THINK58.com]

目 录
1绪论    1
1.1课题研究的意义    1
1.2国内外石硫合剂熬制锅发展的状况    1
1.3国内外石硫合剂熬制锅存在的问题    2
1.4研究的内容和方法    3

[资料来源：THINK58.com]

1.5预期目标    3
1.6重点研究的关键问题及解决思路    3
1.7工作条件及解决方法    3
2环保型石硫合剂熬制锅总体设计    4
2.1熬制的典型方法及熬制锅方案的选择    4

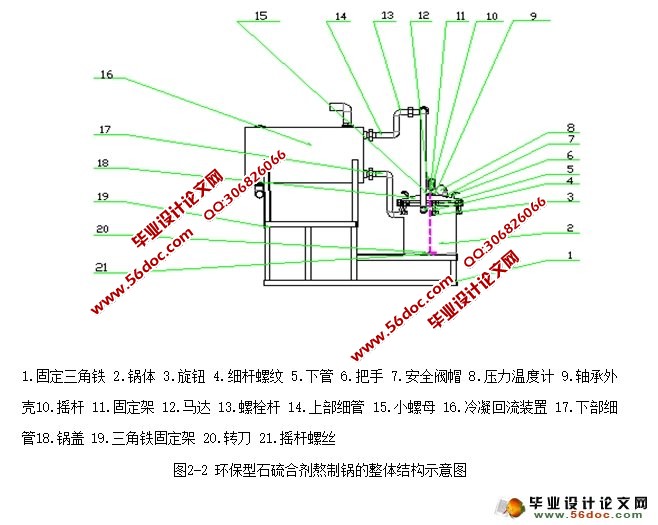

2.2环保型石硫合剂熬制锅的结构    4
2.3环保型石硫合剂熬制锅的原理    6
3环保型石硫合剂熬制锅结构设计    7

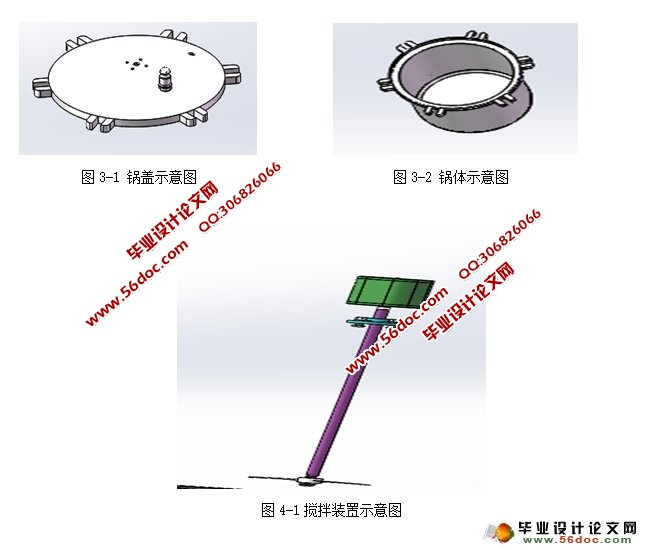

3.1锅体机构    7
3.2温度压力的计算    7
3.3固定架的设计说明    8
4搅拌装置的设计    8
4.1搅拌机构的工作原理    8
4.2螺旋转刀的工作分析    10
5熬制装置的设计与选用    12
5.1锅体系统及选取分析    12
5.2波美度石硫合剂的生产率    12
总 结    13
致 谢    14
参考文献    15
