空间六孔加工组合机床的主轴箱设计(含CAD图)

空间六孔加工组合机床的主轴箱设计(含CAD图)(任务书,设计说明书18000字,CAD图纸2张)

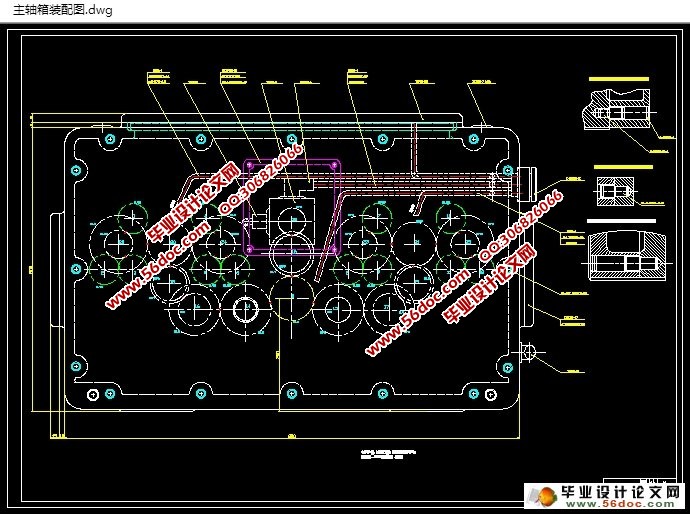

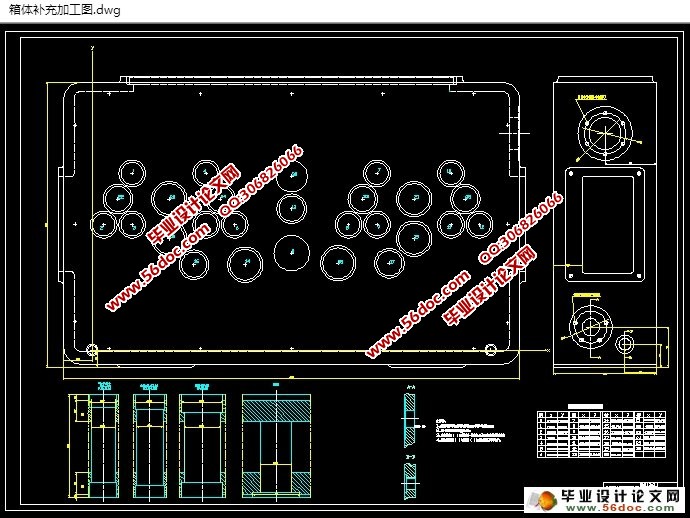

摘要
    这种空间多空孔加工组合机床是我们常见的一种专用组合机床，它是由系列化以及标准化的通用部件和按照被加工零件的形状以及加工工艺要求、数据大小而设计成的专用部件所组成。
设计中的主轴箱的设计是这次设计任务的重中之重，也是最关键的部分当然它也是我们常见的组合机床中重要的部件之一。首先它是由我们所熟悉的通用部件，按照被加工零件的加工要求，根据专用要求设计的。举个例子就是加工拖拉机侧支架上的12个孔，就是一种加工空间多孔的组合机床的一种体现 。而这次的加工任务是机床也是以其为例。主轴箱是组合机床重要的专属部件，它是根据加工示意图所确定的工件加工孔的数量和位置、切削用量和主轴类型设计的传递各主轴运动的动力部件，与此同时为了提高生产效率以及降低劳动强度。
本文依据的主轴箱的设计原则完成了对结构型式的选择以及动力计算，传动系统的设计以及计算，主轴箱坐标计算，主轴箱的总图设计和液压部分的设计。并以此绘制加工的工序图，加工示意图以及卧式双面组合机床的各部件的尺寸图。整篇说明书全部依据了现行的国家标准以完成。

[来源：http://www.think58.com]

关键词：  组合机床；  主轴箱；  传动轴

Abstract
The pupil hole processing combined machine tool is our common a special combination of machine tool, it is by the series and standardization of the general components and in accordance with the requirements of the processing parts of the shape and processing technology, size of the data and design of special components. Is a new and very useful form of machine tool.
And the number of exclusive tractor design in the design of spindle box design is the task of top priority, but also the most important part of the course, it is our common modular machine tool is an important component of. First of all, it is we are familiar with the general parts to be machined parts processing requirements, according to the special requirements of the design. Give an example is the processing side bracket 12 hole, is a kind of processing the porous space combination machine tool of a kind of expression. And the processing task is the machine is also in the case of the spindle box of modular machine tool is an important part, it is based on the processing schematic diagram to determine the workpiece hole position, cutting dosage and Spindle type design of the transfer of the spindle motor power components. At the same time in order to improve production efficiency and reduce labor intensity. This special design the with double-sided drilling and space multi drilling machine combination and corresponding special fixture.

[来源：http://think58.com]

On the basis of the spindle box design principles completed the structure type selection and dynamic calculation, design and calculation of transmission system, spindle box coordinate calculation, design of spindle box of general plan design and hydraulic parts. And in order to map graph processing procedure, processing schematic diagram and horizontal double-sided combination of machine tool parts size chart. The whole description all based on the existing national standards in order to complete.

Key words：  Combined machine tool；  spindle box； transmission shaft
 
零件的用途

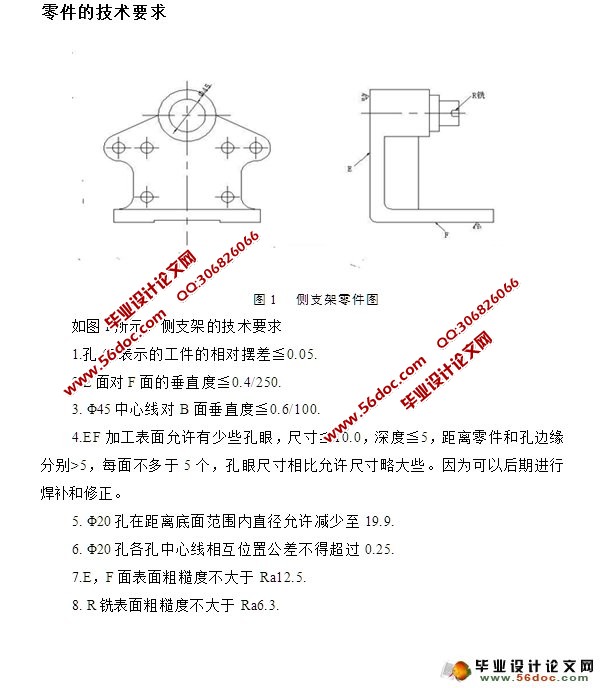

首先这次毕业设计的是空间六孔的加工组合机床的主轴箱设计，可以举出下面这个例子，就是东方红-75拖拉机全桥式车架的侧面支架的。车架是介于行走以及拖拉机体之间的骨架并连接着二者。
它支承着整个机体，与行走系相联系，使他们成为一个整体，也就是完整的车架。主车架上的纵深和车轴是用旁边的侧支架是连接，这样的话可以让车架成为一个完整的工件中的关键零件。
它的Φ45的孔是用来连接托轮轴，为了使得托轮更加固定（当然托轮的作用：用来托住履带的上方部分，与此同时还防止履带因为下垂过大而出现的振跳现象，并防止履带侧向滑落）。所以说侧支架是一个相当重要的零件。

[版权所有：http://think58.com]



[资料来源：www.THINK58.com]
