双齿辊破碎机设计(含CAD零件图和装配图)

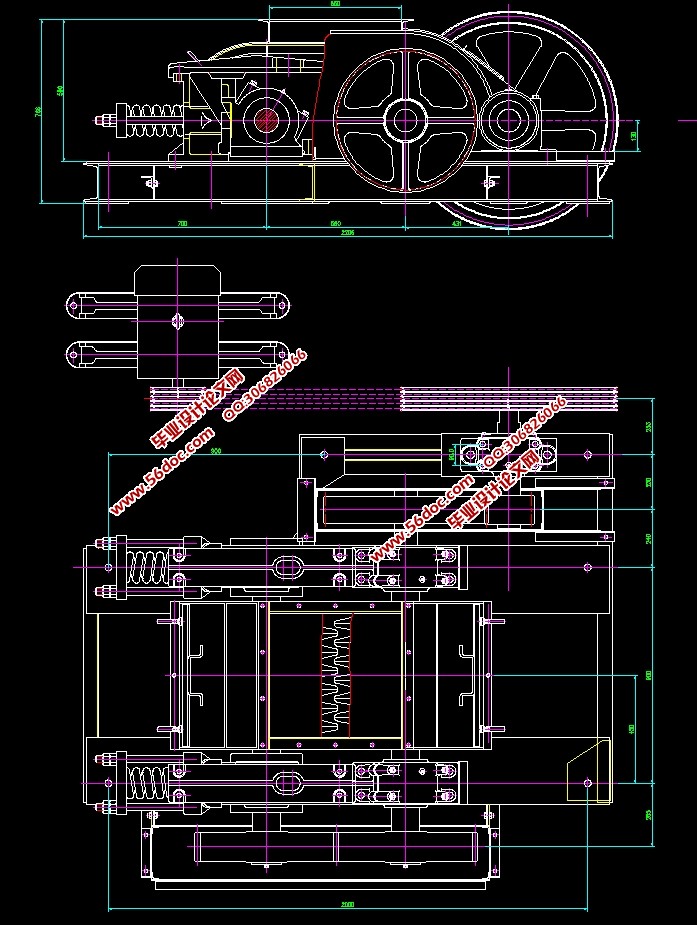

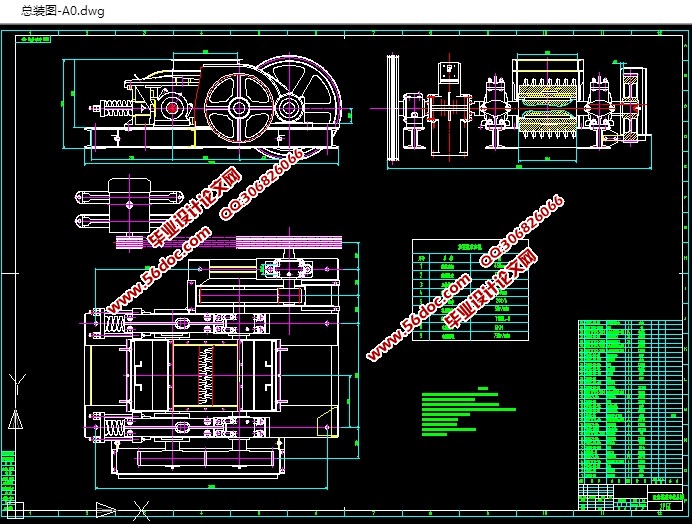

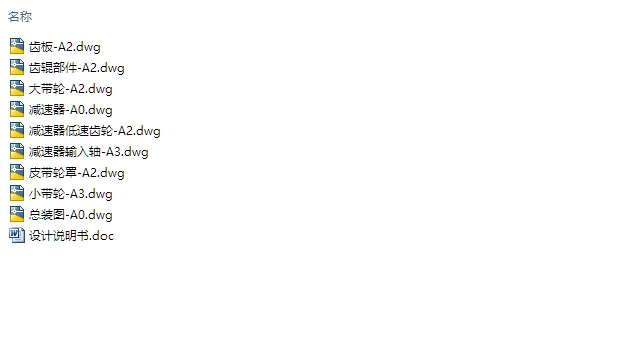

双齿辊破碎机设计(含CAD零件图和装配图)(毕业论文说明书16000字,CAD图纸9张)
摘  要
本设计主要介绍双齿辊破碎机的发展史、工作原理及其设计过程，在分析了近年来煤炭工业及煤炭行业背景以及双齿辊破碎机在煤炭行业使用过程中的问题和不足的基础上制定方案进行的设计。
本设计采用单电机拖动方式，电机轴连接带传动然后再由大带轮与单级减速器的输入轴相连。减速器输出轴与主动齿辊轴相连，再通过同步齿轮传动将转矩传递到从动齿辊轴。本设计主要设计内容包括一个单级减速器、带传动、一对同步齿轮和齿辊盘及齿辊轴的设计。由于整个传动系统比较简单，保证了传动的稳定性。针对现在双齿辊破碎机所存在的一些问题，本设计还添加了一些改进措施。在破碎盘上加装了破碎锥，使得破碎辊齿的破碎效果更好并减少了过粉尘现象。加装弹簧退让保险装置，这样就可以很好的补偿大块物料进入破碎箱时齿辊产生的位移，防止破碎辊发生过铁损坏。

关键词：双齿辊破碎机； 齿辊； 破碎机 ；单级减速器；带传动

ABSTRACT
This design introduces a pair of teeth roll crusher history, composition and working principle of the coal industry and coal industry, based on industry background, understanding of the modern double-toothed roll crusher in coal industry, primarily in the technology application problems and shortcomings based on these problems and deficiencies of this proceeding designed to double teeth roll crusher. [资料来源：http://www.THINK58.com]
The design of the first set design, with belt drive plus two main gear reducer, as a simple drive system, which ensures the stability of transmission, while the broken tooth roller also made improvements in the broken plate installation of the crushing cone, so broken better, will not produce the phenomenon of excessive dust, followed by installation of a concession equipment, concession equipment and gear by the spring bridge institutions, so that compensation can be a good chunk material into the crushing box displacement generated when Roll.

Key words: Double teeth roll crusher; Roll; Crusher

破碎机的技术参数
型号：2PGC450×500
给料粒度：≤200mm
出料粒度：≤50mm
生产能力：20t/h
破碎物料为煤，其真空密度ρ=（1.8～2.4）×10 ³kg/m ³
  [资料来源：http://THINK58.com]

目    录
1 绪论    1
1.1开题背景    1
1.2齿辊式破碎机的发展    1
1.2.1国内齿辊破碎机的发展    1
1.2.2国外的齿辊式破碎机    4
1.3双齿辊破碎机的工作原理及使用中的问题及改进    4 [资料来源：www.THINK58.com]
1.3.1工作原理    4
1.3.2双齿辊破碎机存在的问题    4
1.3.3改进措施    5
1.3.4本设计的主要内容    5
2 总体设计    6
2.1方案设计    6
2.2工作参数的确定    7
2.2.1破碎机的技术参数    7
2.2.2其他参数计算    7
2.3传动和减速系统的确定    9
2.3.1总传动比及传动比分配    9
2.3.2传动装置的运动参数的计算    10
3 传动系统设计计算    10
3.1 带传动设计计算    10
3.2减速器设计    12
3.2.1齿轮传动设计    12
3.2.2轴结构设计    14
3.2.3轴承校核    18
3.2.4键的选择与校核    20
3.2.3减速器铸造箱体的主要结构尺寸设计    20
3.3同步齿轮设计    21
3.4破碎齿辊箱设计    24 [资料来源：http://www.THINK58.com]
3.4.1齿辊的结构的设计即破碎齿盘设计    24
3.4.2齿辊切向力计算    26
3.4.3齿辊轴设计    27
3.5调整与保险装置    29
结论    30
参考文献    31
翻译部分    32
英文原文    32
中文译文    38
致  谢    43 [版权所有：http://think58.com]
