马铃薯杀秧机的设计(农业机械)

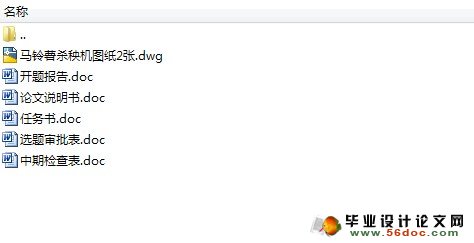

马铃薯杀秧机的设计(农业机械)(选题审批表,任务书,开题报告,中期检查表,论文说明书11600字,CAD图2张)
    摘  要：马铃薯杀秧机主要用于马铃薯收获前的秧秆粉碎,以保证马铃薯的机械化收获。马铃薯杀秧机是结合我国配套动力及马铃薯收获工艺的实际情况设计的一种新型马铃薯茎叶切碎设备。其与 48kW以上的轮式拖拉机配套使用 ,可以完成茎叶切碎作业。为此 ,阐述了马铃薯茎叶切碎机的设计原理和思想 ,介绍了其技术参数及结构特点 ,为马铃薯茎叶切碎机的研制提供参考依据。
    关键词：马铃薯；茎叶切碎机；杀秧机；切碎；切碎机；捡拾

The Design of Potato Leaf Shredder Machine
    Abstract: Potato leaf shredder machine is mainly used in potato harvesting of potato seedling stalk grinding, to ensure that the potato mechanization harvesting.Potato kill seedlings are China's supporting force and actual situation of the potato harvest process design of a new type of potato stem and leaf shredding equipment. Supporting the use of its wheeled tractor with 48kw, stem and leaf shredding job can be completed. To this end, explained potato stem and leaf Shredder's design principles and ideas, describing its technical parameters and characteristics, for the development of potato stem and leaf Shredder provides reference. [来源：http://think58.com]
Key words: potato; leaf shredder; shred; cutting machine; collection

总体结构及技术参数
在总体结构上 ,首先要考虑机具性能稳定、作业特点、作业条件及实际工作中安装方便等因素;另外还要考虑保证机组工作可靠、配套合理、通过性能好等前提下,实现结构紧凑,并在配置中满足:一是性能上实现垄沟、垄台的茎叶及杂草全部除去（包括垄沟中倒扶的茎叶);二是保证联接和安装工作部件的机架要有足够的强度和刚度;三是保证适合不同行距的调整方便,适应性强;四是各部件结构紧凑,部件总成相对独立,以便拆装、更换和保养,部件间配置合理,防止杂草等堵塞茎叶切碎辊等。
主要性能指标
    整机质量/kg:600
外形尺寸(长×宽×高)/mm: 2132×1920×1272
作业幅宽/mm:1500
配套动力/kW:48.8轮式拖拉机
拖拉机输出转速：760r/min
刀轴工作转速：1300r/min
生产率/hm2•h-1：1
切碎长度/mm: 5～10
除净率/%: 90


[版权所有：http://think58.com]

目    录
摘要………………………………………………………………………………………1 [资料来源：http://think58.com]
关键词……………………………………………………………………………………1
1  前言……………………………………………………………………………………1
    1.1  马铃薯生产全程机械化概述………………………………………………………1
        1.1.1  马铃薯整地种植机械化……………………………………………………2
        1.1.2  马铃薯田间管理机械化……………………………………………………2

        1.1.3  马铃薯收获运输机械化……………………………………………………2
    1.2  国外马铃薯杀秧机发展概况………………………………………………………2
        1.2.1  德国Gimme公司……………………………………………………………2
        1.2.2  美国Reekie公司……………………………………………………………3
        1.2.3  荷兰APH公司………………………………………………………………3 [资料来源：http://www.THINK58.com]
    1.3  国内马铃薯杀秧机发展概况………………………………………………………4
    1.4  传统马铃薯杀秧机存在的问题……………………………………………………4
2  总体结构及技术参数……………………………………………………………………4
    2.1  结构组成……………………………………………………………………………4
    2.2  性能特点……………………………………………………………………………5
        2.2.1  该机作业效率高、 垄距适应性强………………………………………5
        2.2.2  该机作业质量好、适应性强………………………………………………5
        2.2.2  该机作业性能优越、一机多用……………………………………………5
    2.3  主要性能指标……………………………………………………………………5
3  主要工作部件的研究……………………………………………………………………6 [来源：http://think58.com]
    3.1  传动部分设计………………………………………………………………………6
        3.1.1  锥齿轮传动的设计…………………………………………………………6
        3.1.2  Ｖ带和带轮传动的设计……………………………………………………8
    3.2  刀具部分设计………………………………………………………………………9 [来源：http://www.think58.com]
    3.3  杀秧机行走轮的设计………………………………………………………………10
4  轴的设计…………………………………………………………………………………10
    4.1  齿轮箱内轴的设计…………………………………………………………………11
        4.1.1  轴的计算……………………………………………………………………12
        4.1.2  拟定轴上零件的装配方案…………………………………………………12
    4.2  刀轴的设计…………………………………………………………………………13
5  外壳与支架设计…………………………………………………………………………14
6  重要零部件的校核…………………………………………………………………………15 [资料来源：http://THINK58.com]
    6.1  轴2的校核…………………………………………………………………………15
        6.1.1  轴上的受力分析……………………………………………………………15
        6.1.2  支反力的计算………………………………………………………………15
        6.1.3  求齿轮轴弯矩和扭矩图……………………………………………………15

[资料来源：http://THINK58.com]

    6.2  键的校核……………………………………………………………………………16
7  结论………………………………………………………………………………………17
参考文献 ………………………………………………………………………………17
致谢………………………………………………………………………………………18
