CA6140车床滤油器体的设计

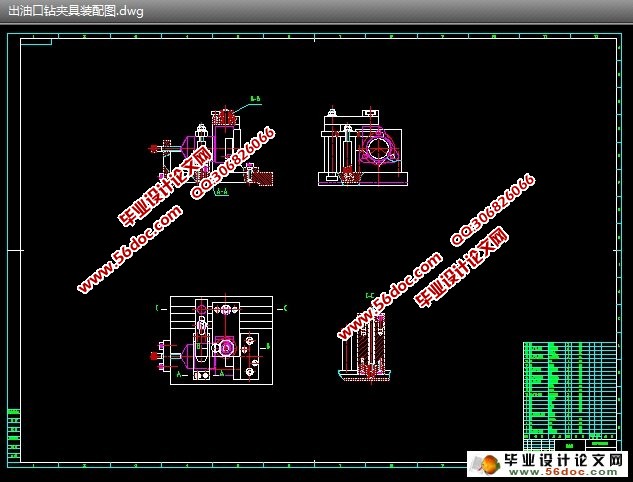

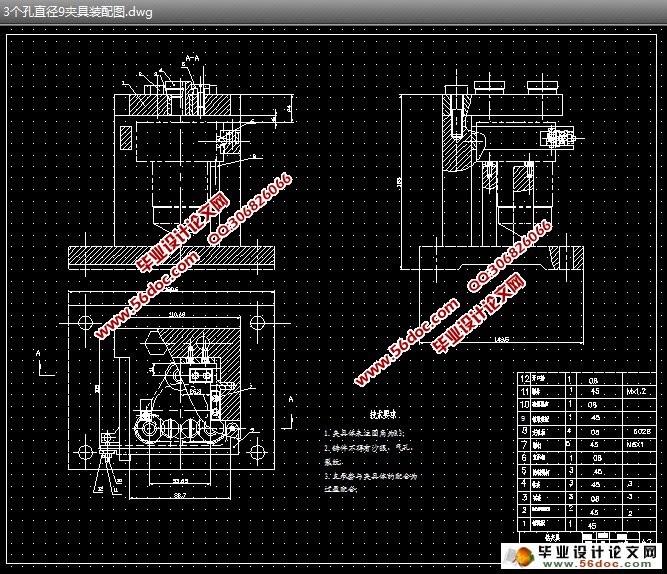

CA6140车床滤油器体的设计(设计说明书7200字,工艺卡,CAD图12张)

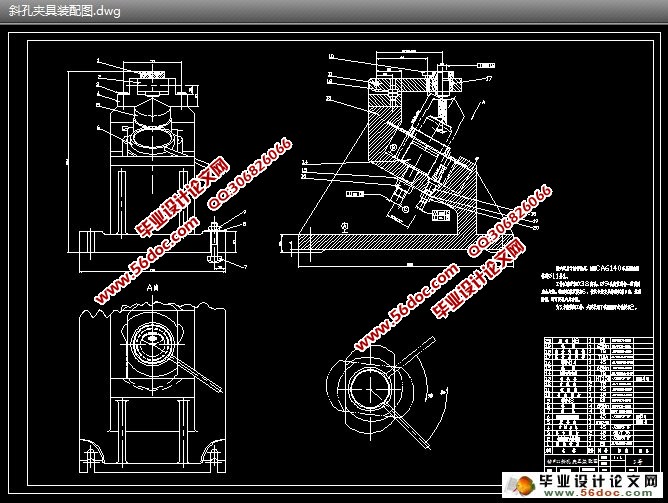

 这次毕业设计中，我所选的零件是“CA6140车床滤油器体”，完成该零件的机械加工工艺规程的编制及工艺装备的设计，滤油器在车床上是个必不可少的部件，它有着过滤油液及缓冲的作用。因此在加工时，零件的配合部分需进行精加工，保证其配合准确，提高车床的综合性能，又因为被加工零件的结构比较复杂，加工难度大，需进行专用夹具的设计与装配。
由于能力所限，经验不足，设计中还有许多不足之处，希望老师多加指教。

零件的作用

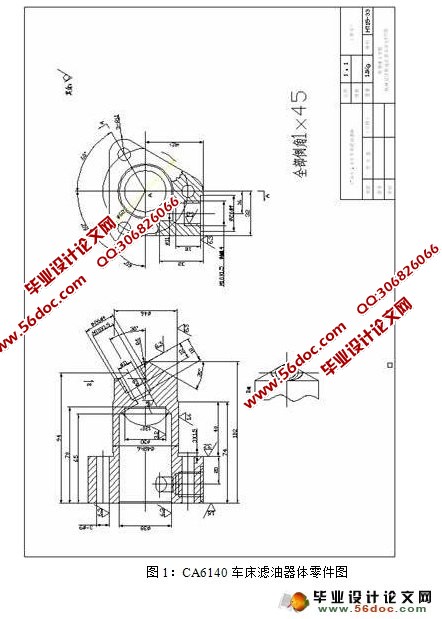

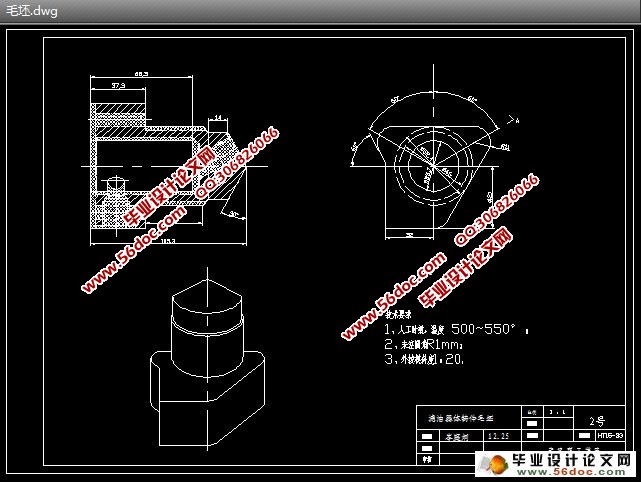

“CA6140车床滤油器体”如图所示。它位于车床主轴箱上
零件的工艺分析
    “CA6140车床滤油器体”的各表面：
 （1）、零件的左端面（用于精基准加工其他表面）；
 （2）、螺栓孔3- 9（用于联接车床主轴箱，起固定作用）；
（3）、中心孔 38（用于过滤及缓冲油液）；
（4）、进出油孔2- 11（用于联接进出油装备，流通油液）；
（5）、外圆柱面 48h6（用于与车床主轴箱联接）。
各表面的相互精度要求有：
（1）、外圆柱面 48h6为基轴制联接，尺寸精度为IT6； [来源：http://www.think58.com]
（2）、其他表面无特殊精度要求，除保证其表面粗糙度外，尺寸精度为IT14。
零件的生产类型
依设计题目知：Qn=8000件/年；
结合生产实际，备品率 和废品率 可以取为 =5%, =0.5%。由此可得，该零件的生产纲领
C6140车床滤油器体的质量为1.1kg,查表可知其属轻型零件，生产类型为中大批量生产。


[资料来源：www.THINK58.com]

[资料来源：http://think58.com]
