滚刀式铡草机的虚拟样机设计(含CAD零件图装配图)

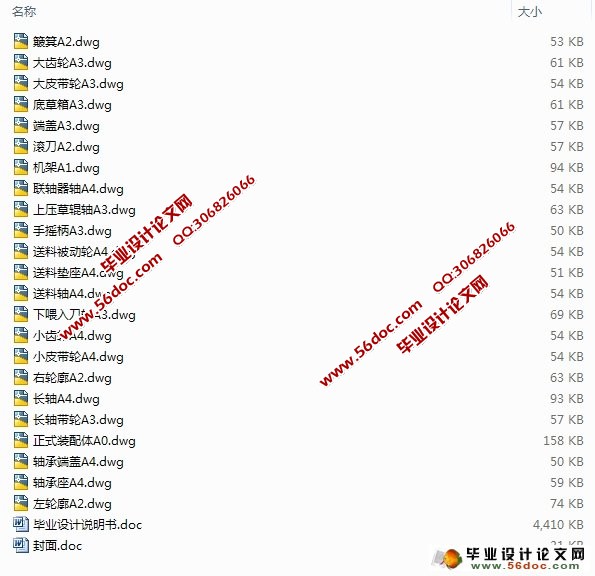

滚刀式铡草机的虚拟样机设计(含CAD零件图装配图)(论文说明书15000字,CAD图23张)
摘  要: 铡草机是将饲草或农作物秸秆铡切成小段的畜牧机械。可以将水稻、小麦、玉米等作物的秸秆铡成20～40mm的碎段，可以用来秸秆还田、饲料粉碎、覆盖马铃薯种植等。主要应用于牛、羊等饲养场、养殖专业户以及农民家庭。铡草机铡切的饲草或秸秆喂养牛、羊等牲畜可大大提高效率和利用率。铡草机械化代替人工作业不仅降低了劳动强度，而且提高了生产效率，因此深受用户欢迎。特别是近几年来，随着畜牧养殖业的发展和养殖业由传统的散养向圈养过度，使铡草机需求量不断增加。
关键词: 传动系统；虚拟样机；三维实体

The Design of Virtual Prototypes and The Simulation of Motion of Hob Type Chaff Cutter
Abstract: The chaff cutter is animals’ machinery to cut into the straw of forage and crop . It can cut the rice, wheat, corn and other crops into 20 ~ 40mm of the broken section, for the straw back, feed shattering and covering potatoes and so on .It mainly used in cattles, sheep and other farm, farming specialized households and farm families. The chaff cutter cut the straw to feed sheep and other animals and may improve the efficiency and utilization. The mechanisation of chaff cutter not only reduces the labor intensity and improve production efficiency, so people are popular with it. Especially in recent years, with the development of animals’ machinery and aquaculture industry from the traditional backyard over to the captive, so that the demand of chaff cutter is on the increase . [资料来源：http://www.THINK58.com]
Keywords: delivered system;virtual prototyping;three-dimensional entity
  [资料来源：http://think58.com]

[资料来源：http://think58.com]

工作原理

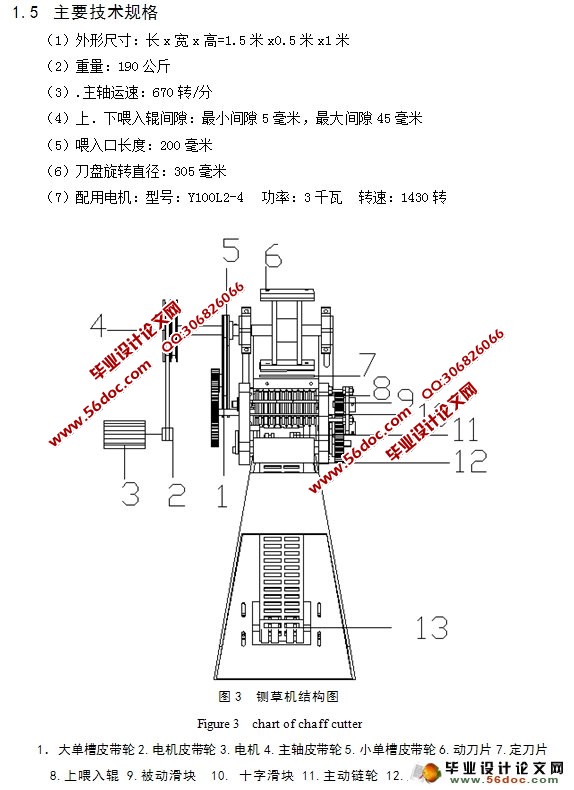

如图4所示表示了滚刀式铡草机的工作示意图。它由上喂入辊4.下喂入辊8.定刀片7切碎刀盘6等组成，有的切碎机还设有风扇。工作时，上下喂入辊一相反的方向转动，草料被拉入两辊之间，并被压紧送入，由刀片上的动刀片5配合定刀片将其切割成碎段，碎段由槽排出。滚刀式铡草机在上下喂入辊之前设有链板式输送器，将要喂入的饲草放在簸箕上，由于链板式输送器和压草辊的作用，而把板上的草料初步压紧不断的向喂入辊输送，上．下喂入辊将输送来的草料再一次压紧并喂给切刀。使喂入的饲草均匀连续，也提高了安全性。滚刀式铡草机的优点是由于滚筒轴与喂入辊相互平行，所以传动机构比较简单，机器结构比较紧凑。

目    录
摘要    1
关键词    1
1前言    2
1.1农业机械在现代化建设中的作用    2

1.2市场前景分析    2
1.3滚盘式铡草机简介    3
1.4主要技术规格    4
1.5工作原理    5
1.6传动系统    6
1.7铡草机的使用    7
1.8维护与保养    7
2虚拟样机简介    8
3虚拟样机设计    9
3.1装配体的虚拟样机模型的建立    9
3.1．1装配体模型建立的方法和步骤    9
    3.2主要零部件实体造型和运动仿真    10
3.2 .1大齿轮的三维建模过程    10
3.2．2大皮带轮的三维建模过程    14
3.2．3右轮廓的三维建模过程    16
3.2．4轴承的三维建模过程    19
3.2．5其他零件的三位建模步骤    22
3.2．6机构的运动仿真    25
4传动设计    27
4.1电动机的选型     27
4.2V带的传动的设计    27 [资料来源：http://www.THINK58.com]
4.2.1V带轮的设计要求4.2V带的传动的设计    27
4.2.1V带轮的材料    27
4.2.3V带轮的结构    27
4.2.4相关计算    27
4.2.5带轮的结构设计    29
4.2.6V带轮的结构参数    29
4.3 轴的设计    29
5结束语    31
参考文献    32
致谢    33
