烟草种子脱粒机设计(含CAD零件图装配图)

烟草种子脱粒机设计(含CAD零件图装配图)(选题审批表,任务书,开题报告,中期检查表,论文说明书14200字,CAD图13张)
摘 要：由于传统的烟草种子加工方法比较落后且效率极低，此设计在借鉴目前技术比较成熟,应用较为广泛的其他类型种子脱粒机的同时也有着独特创新的地方，柔性脱粒装置是在传统的刚性脱粒装置的基础上考虑到烟草种子的破碎率等问题而定型的。与传统的脱粒装置相比，最大的不同就是采用柔性齿，减少了种子脱粒时的冲击力，增加了脱粒时间，脱粒能力较强。设计时考虑到使用场合为农村地区，而且需要经常移动，所以设计的比较小型、方便。
关键词：烟草种子；柔性齿；破碎率；冲击力

Design of Tobacco Seed Thresher
Abstract: Because traditional tobacco seed processing methods are rather backward and inefficient, this design uses the experience of other similar products for reference. It also has a unique innovation place, the flexible seed extraction installment which developed on the basis from the traditional rigid threshing equipment.Compared with the traditional seed extraction installment, the difference is the flexible tooth which reduce the time of seed extraction impulse and increased the seed extraction time, what’ more ,the seed extraction ability is very well.Taking into account it often used in countryside and need to be moved frequently, the design is light and convenient. [来源：http://www.think58.com]
Key words: tobacco seed; flexible tooth; broken rate; impact

烟草种子脱粒机的技术要求
(1)脱粒机生产率不低于1.5kg/s
(2)滚筒长度0.9m
(3)脱粒喂入口高度不低于800mm
(4)滚筒直径：（齿端）550mm
(5)采用电动机控制

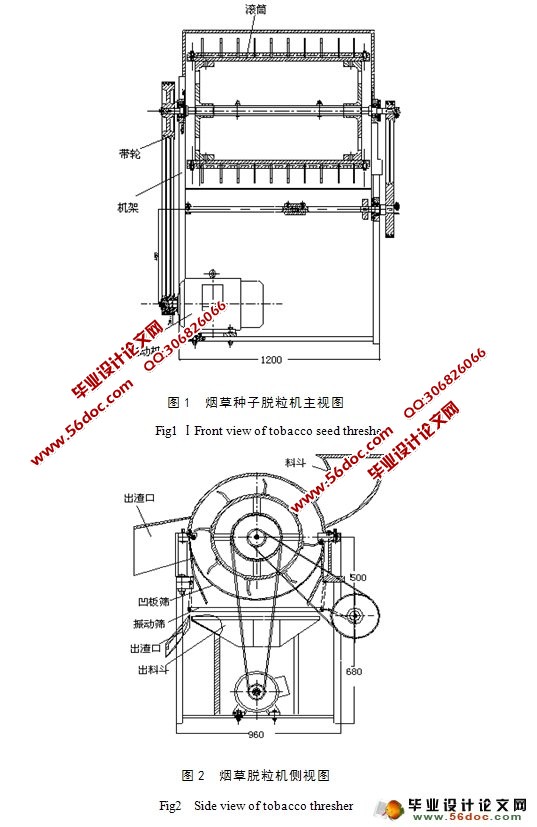

本设计的工作原理
利用滚筒绕轴高速旋转所具有的惯性，滚筒上的杆齿和凹板上的导向板相互配合作用，对烟草进行脱粒和茎秆粉碎。然后所以脱出物漏到振动筛上，振动筛在轴的带动下高速旋转，振动筛作前后往复作用往复运动并带有较小振幅的上下振动。振动筛在对籽粒进行清洗的同时，由于筛子的振动和筛子上装有的齿条作用，脱出物沿筛面向前运动。最后烟草种子进入料斗，其它脱出物从振动筛的另一端排出机外。
  [资料来源：http://think58.com]

[资料来源：www.THINK58.com]
目    录
摘 要    1
1  前言    1
2  烟草种子脱粒装置总体方案的设计    2
2.1 烟草种子脱粒机的技术要求    2
2.2 选择方案    3
2.3 本设计的工作原理    3
2.4 本设计的机构特点    3
3  烟草种子脱粒机主要结构的设计及其零部件的选择    5
3.2 滚筒功耗    5
3.3 电动机选型    6
3.4 传动方案的确定    7
3.5 皮带轮及V带    7
3.6 滚筒与钉齿    13
3.7 凹板筛及顶盖    17
3.8 振动筛    18
4  轴的结构设计及其校核    20
4.1 中心脱粒滚筒轴的结构设计、参数选择及校核    21
4.2 中心脱粒滚筒轴的结构设计    21
4.3 中心脱粒滚筒轴的载荷计算    22
4.5 按弯扭合成应力校核中心脱粒滚筒轴的强度    26 [资料来源：http://THINK58.com]
5  深沟球滚动轴承的选用与校核    26
6  机架、机座、机壳    27
7  结论    29
参考文献    30
致    谢    31
