堆取料机皮带机(带式输送机)设计(含CAD零件图和装配图)

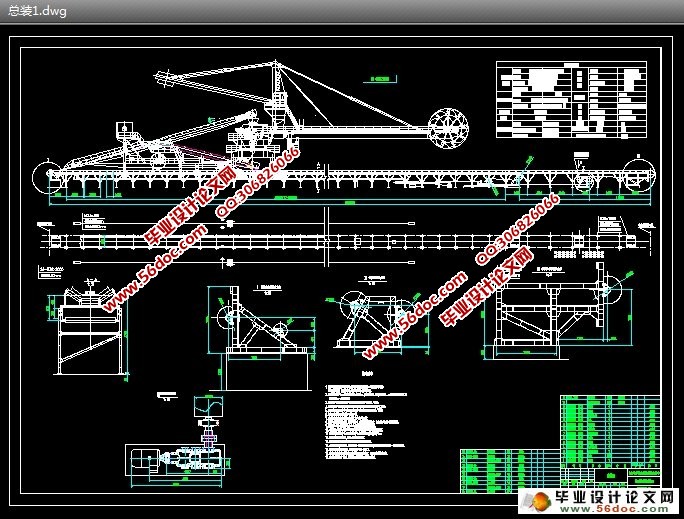

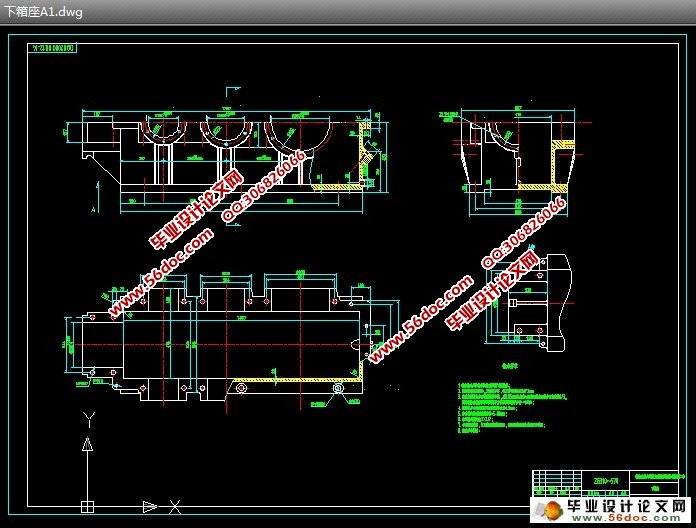

堆取料机皮带机(带式输送机)设计(含CAD零件图和装配图)(选题审批表,任务书,开题报告,中期检查表,论文说明书19100字,CAD图7张)
摘  要：斗轮堆取料机是一种高效率的连续装卸设备，被广泛应用。本文主要介绍了斗轮堆取料机中的运输皮带机。首先，介绍了带式输送机的工作特点、发展概况、工作原理，分类；其次，介绍了胶带的摩擦传动原理；最后，根据带式输送机的工作条件对其计算，对传动部分的减速器部分进行了详细的设计及设计计算。
关键词：带式输送机；发展概况；减速器

Design Of Stacker Belt
Abstract：Bucket wheel stacker and feeder is a highly efficient for handling equipment, has been widely used.This paper presents a bucket Stacker and feeder in the transport belt machine. First of all, the work on the belt conveyor characteristics, Development, principle, classification and secondly, the friction on the tape drive principle; Finally, the working conditions under their belt conveyors, including the transmission of the slowdown Is part of a detailed design and design calculations.

[资料来源：http://think58.com]

Key words: belt conveyors ;development survey; reduction gear
  [来源：http://think58.com]

目    录
摘  要    1
关键词    1
1 前言    1
2 带式输送机的设计    4
2.1 带式输送机的特点    4
2.2 带式输送机的工作原理    4
2.3 带式输送机的摩擦传动原理    8
2.3.1胶带的摩擦传动原理    8
2.3.2 传动装置的牵引力    9

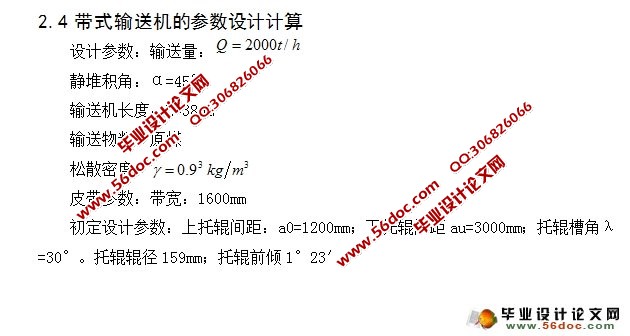

2.4 带式输送机的参数设计计算    10
2.4.1 带速的确定    11
2.4.2 核算输送能力    11
2.4.3 根据原煤粒度核算输送机带宽    11
2.4.4 圆周驱动力的确定    11
2.5 输送带的选型    13
2.6 输送带的张力计算    14
2.6.1 输送带不打滑条件校核    14
2.6.2 输送带下垂度校核    14
2.6.3 各特性点张力计算    15
2.6.4 确定传动滚筒合张力    16
2.7 输送带的强度校核    16

[资料来源：http://www.THINK58.com]

2.8拉紧行程的计算    17
2.9 各部件选型    17

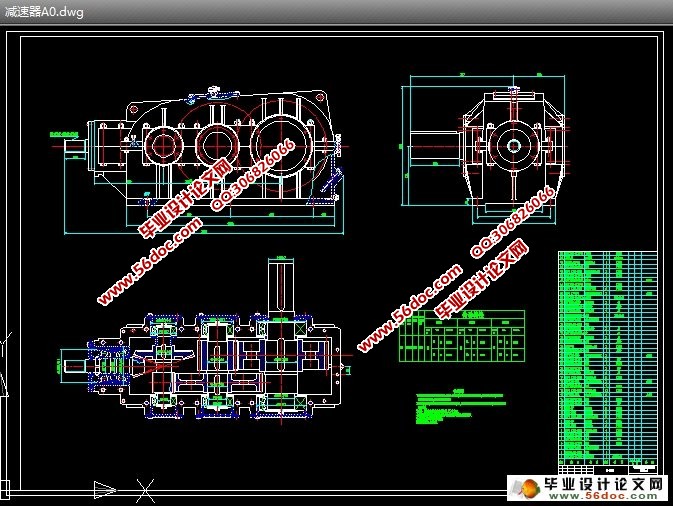

3 减速器的计算    17
3.1 电动机选型    17
3.2 传动比分配    18
3.3 计算传动装置的运动和动力参数    19
3.4 齿轮的设计及校核计算    20
3.4.1 第一对齿轮的设计    20
3.4.2 第二对齿轮的设计    24
3.4.3 第三对齿轮的设计    28
3.5 传动轴的设计    32
3.5.1 Ⅰ轴的设计    32
3.5.2 Ⅱ轴的设计    36
3.5.3  Ⅲ轴的设计    39
3.5.4  Ⅳ轴的设计    42
3.5.5 键的强度校核    45
3.5.6 轴承的校核    47
3.6减速器箱体的结构设计    50
3.7 轴系部件的结构设计    51
3.8 减速器的附件    51
3.8.1 检查孔与检查孔盖的设计    51
3.8.2 油标指示器    53
3.8.3 定位销    53
3.8.4 启盖螺钉    54
4 结论    54
参考文献    55
