带式输送机传动滚筒设计(含CAD零件图装配图)

以下是资料介绍,如需要完整的请充值下载.
1.无需注册登录,支付后按照提示操作即可获取该资料.
2.资料以网页介绍的为准,下载后不会有水印.资料仅供学习参考之用.

资料介绍:

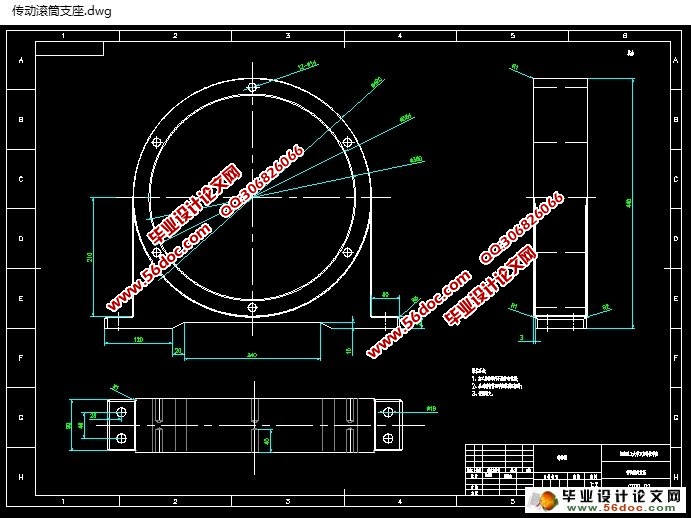

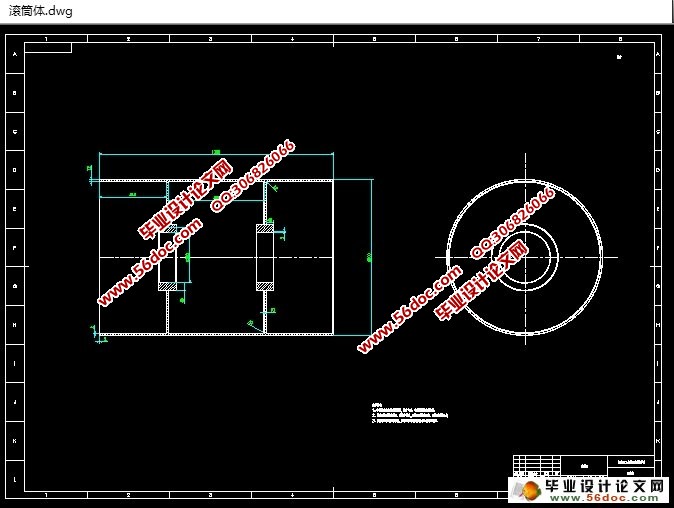

带式输送机传动滚筒设计(含CAD零件图装配图)(开题报告,中期检查表,外文翻译,论文说明书22000字,CAD图6张)
摘要
    带式输送机是用于散料输送的重要设备,适用于矿山机械。传动滚筒作为带式输送机的重要部件,其作用更是举足轻重。滚筒是带式输送机的主要传部件,它的作用有两个:一是传递动力,二是改变输送带运行方向。带式输送机滚筒的设计质量,关系到整个输送机系统的性能、安全性和可靠性。目前,国内滚筒的设计一般采用近似公式,对于中小型滚筒已经能够满足工程需求,但对于大型滚筒这种设计方法其结果与工程实际有一定的差距,它的安全性和可靠性难以保障。由于缺乏精确的计算方法,如果盲目的增大安全系数,会使结构尺寸变大,重量增加,强度得不到显著的提高同时又增加了成本。
本设计首先对带式输送机滚筒结构的设计计算方法进行了分析研究,修正了有关计算公式,完善并统一了设计计算内容,对带式输送机传动滚筒进行了严谨的数学推导,在大量的参考了国内该部分的相关教材和资料的基础上,结合了一定的实践而编写的。
由于传动滚筒的适用范围不断扩大,对其需求量也不断增加。故对滚筒设计有一定的必要性。在对滚筒设计中要充分了解主要部件的工作特性,合理进行选型设计和性能匹配。

[来源:http://www.think58.com]

关键字: 带式输送机   传动滚筒

Abstract
    Belt conveyor is used for the important bulk conveying equipment, suitable for mining machinery. Transmission roller as an important part of the belt conveyor, and its function is more critical. The cylinder is a belt conveyor of the main parts, its action has two: one is to transfer power, 2 it is to change the conveyor belt running direction. Belt conveyor roller design quality, relationship to the whole conveyor system performance, safety and reliability. At present, the domestic roller design general use of the approximate formula, for small and medium-sized roller has been able to meet the engineering requirements, but for large drum the design method and the results have a big gap between the actual engineering, it is difficult to guarantee the safety and reliability. Because of the lack of accurate calculation method, if blind increase safety coefficient, can make the structure size change, increase the weight, strength not rise significantly increased again at the same time the cost.

[资料来源:http://think58.com]


    This design first of belt conveyor roller structure, the calculating method of analysis and study of the fixed related calculation equations, perfect and unified design calculation content, to the belt conveyor roller drive the rigorous mathematical reasoning, in a large number of reference in this part of the relevant material and material, and on the basis of the practice of combining must be written.
    By driving roller, the scope of application of expansion, the demand is on the increase. So the roller design had some necessity. In the design of roller to fully understand the main parts of the characteristics, the reasonable selection of design and performance match.
Key word: belt conveyor   transmission roller

为了适应高产高效集约化生产的需要,带式输送机的输送能力要加大,带式输送机大型化与高可靠性要求,对设计者和制造者提出了更高的要求,只有解决了带式输送机发展的关键技术,才能制造出高性能、高可靠性的大型带式输送机。作为带式输送机重要传动部件的滚筒,能否安全稳定的运行,在整个输送系统中处于举足轻重的地位。滚筒的失效会给人身安全和整个系统带来严重的后果,使企业遭受巨大的经济损失。特别是在复杂恶劣的工矿下,如何改进滚筒结构、提高工效、延长寿命,一直是科研人员所关注的课题。目前,在国内对于中小型滚筒一般采用近似公式进行设计计算,对于重型滚筒近似公式已不再适用,这就使得设计计算具有较大的盲目性。这样设计出来的滚筒和工程实际有一定的差距,它的安全性和可靠性难以保证。一旦发现问题,通常是采用增大尺寸的方法来解决,但是这样做并没有解决实际性的问题。不但浪费材料增加成本,还不能达到预期的目的,随着带式输送机的大型化,合理的设计制造出大型滚筒已成为带式输送机的关键问题。目前,我国设计的滚筒尽管可以满足生产需求,但是由于缺乏研究,相同规格的滚筒与国外相比多消耗材料,使产品缺乏竞争力。 [资料来源:http://THINK58.com]
选择该课题的目的就在于对传动滚筒进行力学分析及设计,找到合理的设计计算方法,使滚筒的设计更加简洁方便。对传动滚筒进行分析,从而为设计计算提供有力的参考。
