正压式重力清选机下体设计
以下是资料介绍,如需要完整的请充值下载.
1.无需注册登录,支付后按照提示操作即可获取该资料.
2.资料以网页介绍的为准,下载后不会有水印.资料仅供学习参考之用.
密 惠 保
1.无需注册登录,支付后按照提示操作即可获取该资料.
2.资料以网页介绍的为准,下载后不会有水印.资料仅供学习参考之用.
密 惠 保
资料介绍：
摘要
随着农业化的发展，农作物种子清选也日趋成熟，其中正压式重力清选机发展最快最成熟。通过查阅大量文献资料和现场实习，设计出5XZ-3.0型正压式重力清选机，其生产率为3.0t/h。该机通过双向倾斜且往复振动的工作台和穿过工作台面由下而上的气流进行清选作业，适用于经过风筛式清选机、窝眼滚筒清选机等机具清选过的外形、尺寸较相似的种子分选。
该机具利用比重不同分离出发育不好、成熟不完全、受虫害霉烂和已发芽的种子，以及与种子尺寸相近而质量有一定差异的夹杂物。
关键词 正压式 重力清选机 双向倾斜 往复振动
Abstract
With the development of agricultural mechanization, the crops seed cleaner weapon is also getting more and more progressive, the positive pressure type gravity cleaner development is most common. Through the consult massive literature material and the workshop practice, designs the 5XZ-3.0 positive pressure type gravity cleaner, its productivity is 3.0t/h. This equipment to realize chooses the function clear, through can incline and vibrate the work table and passes through work floor air current from bottom to top to complete, it is suitable for the contour which the size similar seed separation passes through primary elects clear. The equipment used to separate different proportions of poor, immature, and has been subject to pests or germination of seeds ,and seed with similar size and quality of a certain difference of impurities. [来源：http://think58.com]
Key word Positive pressure type Gravity cleaner
Two direction angles may adjust Reciprocating vibration
1.2.1 结构特点
该机由振动台、供风系统、振动无级变速机构、纵横向角度调整机构等组成。振动台筛面按分选作物品种的不同可选用不同目数的网孔尺寸。振动无级变速机构能改变筛面的振动频率；供风系统完成籽粒分选时最佳流化状态，控制台面各点的风速成梯度完成籽粒分层；采用多风机系统使台面风量分布合理，噪声低。台面纵横向角度可调，满足多种种子的分选要求。
1.2.2 分类
重力选可以从两个方面来分类：
1. 按气流形式可分为正压式和负压式。其中正压式由单台或多台风机。其中负压式供风类型，种子清选效果理想，但由于能耗、噪音较大，振动不易平衡，操作不便，目前已逐步被淘汰[1]。正压式目前占据主导地位。
2. 按台面形式可分为三角形台面、矩形台面和混合台面。三角形台面结构侧重于除去种子中的重杂；矩形台面结构侧重于除去种子中的轻杂和生产效率，平衡性能好，有利于风机的布置；对于混合型台面则性能适中。在大生产率和谷物种子清选中基本使用矩形台面，但在小生产率，清除重杂为主的小子粒种子清选中仍使用三角形台面[2]。 [资料来源：http://think58.com]
1.3工作原理
1.3.1 重力分选原理
传统的风筛组合清选机依靠筛体的振动，辅以风力作用，使轻杂质吹出机外，重的杂质和尺寸大小不一的籽粒通过不同尺寸的筛孔进行清选分级，同时风力又有延长籽粒在筛面上的运动时间，达到更好的清选效果。

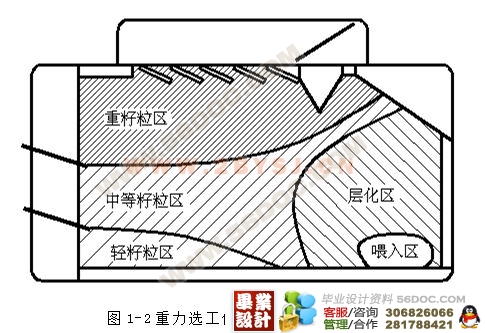

重力清选机的作用原理是在风力的作用下，使籽粒达到流化状态，比重小的籽粒悬浮于重籽粒之上，籽粒之间的摩擦系数降低，重籽粒在风力作用下不脱离筛面，使其在筛体振动过程中依靠惯性力、摩擦力、风力、籽粒重力的共同作用下，达到比重小的籽粒与比重大的籽粒分离的目的。
