设计题目:设计圆锥—圆柱齿轮减速器
设计铸工车间的型砂运输设备。该传送设备的传动系统由电动机—减速器—运输带组成。每日二班工作。

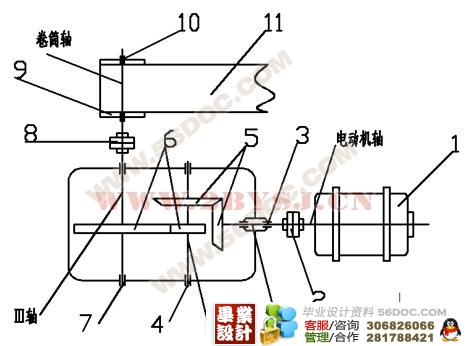

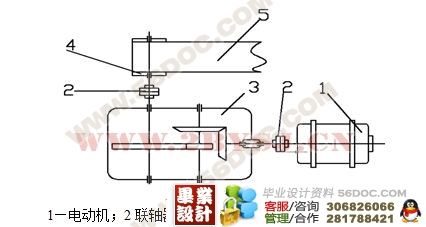

1—电动机;2联轴器;3—减速器;4—鼓轮;5—传送带

原始数据:
传送带拉力F(KN) 传送带速度V(m/s) 鼓轮直径D(mm) 使用年限(年)
1.770 1.392 235 7 [资料来源:http://www.THINK58.com]

设计内容和要求:
1.编写设计计算说明书一份,其内容通常包括下列几个方面:(1)传动系统方案的分析和拟定以及减速器类型的选择;(2)电动机的选择与传动装置运动和动力参数的计算;(3)传动零件的设计计算(如除了传动,蜗杆传动,带传动等);(4)轴的设计计算;(5)轴承及其组合部件设计;(6)键联接和联轴器的选择及校核;(7)减速器箱体,润滑及附件的设计;(8)装配图和零件图的设计;(9)校核;(10)轴承寿命校核;(11)设计小结;(12)参考文献;(13)致谢。

[版权所有:http://think58.com]

计 算 及 说 明 结果
(1)减速器装配图一张(0号或一号图纸)
(2)零件工作图两张(输出轴及该轴上的大齿轮),图号自定,比例1︰1。
(3)设计计算说明书一份。







目          录

[版权所有:http://think58.com]

一、设计任务书•••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••2
二、电机的选择计算
一、择电机的转速••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••2

[资料来源:http://THINK58.com]


二、工作机的有效功率•••••••••••••••••••••••••••••••••••••••••••••••••••••••••••2
三、选择电动机的型号•••••••••••••••••••••••••••••••••••••••••••••••••••••••••••3
三、运动和动力参数的计算
一、分配传动比•••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••3 [来源:http://www.think58.com]
二、各轴的转速•••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••3
三、各轴的功率•••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••4
四、各轴的转矩•••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••4

[资料来源:http://think58.com]


四、传动零件的设计计算
1. 闭式直齿轮圆锥齿轮传动的设计计算••••••••••••••••••••••••••••••••••••••••4
2. 闭式直齿轮圆柱齿轮传动的设计计算••••••••••••••••••••••••••••••••••••••••6
五、轴的设计计算
(毕业设计 )

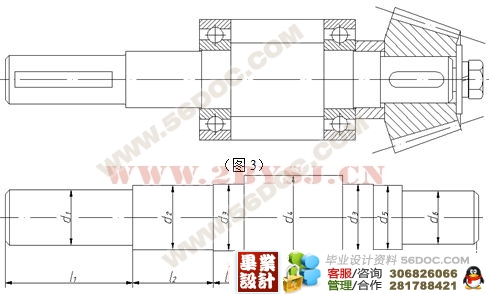

1. 减速器高速轴I的设计••••••••••••••••••••••••••••••••••••••••••••••••••••••9

[资料来源:www.THINK58.com]


2.  减速器低速轴II的设计•••••••••••••••••••••••••••••••••••••••••••••••••11
3. 减速器低速轴III的设计•••••••••••••••••••••••••••••••••••••••••••••••••••••••14
六、 滚动轴承的选择与寿命计算
1.减速器高速I轴滚动轴承的选择与寿命计算•••••••••••••••••••••••••••••••16 [资料来源:http://think58.com]
2.减速器低速II轴滚动轴承的选择与寿命计算••••••••••••••••••••••••••••••17
3. 减速器低速III轴滚动轴承的选择与寿命计算•••••••••••••••••••••••••••18
七、 键联接的选择和验算
1. 联轴器与高速轴轴伸的键联接••••••••••••••••••••••••••••••••••••••••••19
2. 大圆锥齿轮与低速轴II的的键联接•••••••••••••••••••••••••••••••••••••••••19 [资料来源:www.THINK58.com]
3. 大圆柱齿轮与低速轴III的的键联接•••••••••••••••••••••••••••••20

八、 润滑油的选择与热平衡计算

1. 减速器的热平衡计算•••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••21
2.  润滑油的选择•••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••22
[资料来源:http://THINK58.com]

九、  参考文献••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••23
