可调速钢筋弯曲机的设计

摘 要
    通过强度计算分析，认为现有GW-40弯曲机的大部分零件有较大的设计裕
量，需要改变个别零部件及电动机功率即可大幅度提高加工能力，满足ф40钢筋的
弯曲加工。还可以升级为GW-50
钢筋弯曲机。(毕业设计网 )
GW40型半自动钢筋弯曲机适用于弯曲Φ6-Φ40毫米钢筋之用，本机的传动机构采用全封闭式，变速杆换挡，可使工作盘得到两种转速，钢筋的弯曲角度由工作盘侧面的挡块调节，机械部分通过电器控制实现半自动。

关键词  钢筋弯曲机  始弯矩  终弯矩  主轴扭矩   控制设备

系统性能与参数

[资料来源：http://think58.com]

   GW40型钢筋弯曲机适用于建筑行业弯曲Φ6—Φ40钢筋之用。
    本机工作程序简单，弯曲形状一致，调整简单，操作方便，性能稳定，它能将Q235Φ40圆钢或Φ8—Φ32螺纹钢筋弯曲成工程中所需要的各种形状。

[来源：http://www.think58.com]

弯曲钢筋直径 Φ6-Φ40mm
工作盘直径 Φ350mm
工作盘转数 7转/分
电动机 Y100L-4-3KW
外型尺寸 760×760×685
整机重量 4000kg

工作原理 [版权所有：http://think58.com]

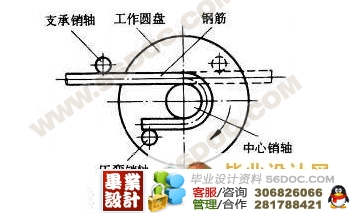

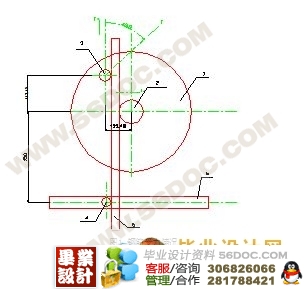

GW-40弯曲机的工作机构是一个在垂直轴上旋转的水平工作圆盘，如图所示，把钢筋置于图中虚线位置，支承销轴固定在机床上，中心销轴和压弯销轴装在工作圆盘上，圆盘回转时便将钢筋弯曲。为了弯曲各种直径的钢筋， 在工作盘上有几个孔，用以插压弯销轴，也可相应地更换不同直径的中心销轴。
