玉米脱粒机的设计(机械及其自动化)

摘要：为了降低农民在玉米脱粒时劳动强度、提高工作效率,设计玉米脱粒机。该机主要有入料口、栅格式凹板和钉齿脱粒滚筒及传动部件等组成。以电动机为动力源，动力由电动机输出轴输出，再通过传动带传递到钉齿脱粒滚筒上，钉齿脱粒滚筒配合栅格式凹板将玉米脱粒，玉米粒从栅格式凹板分离并排出机体外，而玉米芯从入料的另一端排出机体之外。
关键词：玉米；脱粒机；结构；设计

[资料来源：http://THINK58.com]

Abstract: For reducing a peasant during the period of the maize threshes, the intensity of labour, raises working efficiency , designs maize sheller. Be machine's turn to have mainly enter expect that the mouth , bars form notch board and nail tooth the cylinder threshing and drive component etc. are composed of. Take electric motor as driving force source, driving force exports axis output from the electric motor , the nail tooth seed-husking cylinder threshes on the cylinder threshing again by the fact that belt delivery arrives at the nail tooth, coordinating bars form notch board with the maize, besides niblet complies with bars form notch board separation and the outside discharging airframe, but the maize core discharges airframe from another one end entering material.

[资料来源：www.THINK58.com]

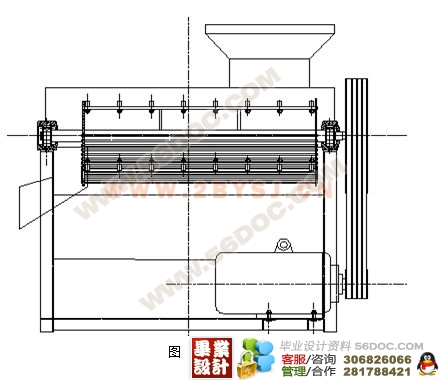

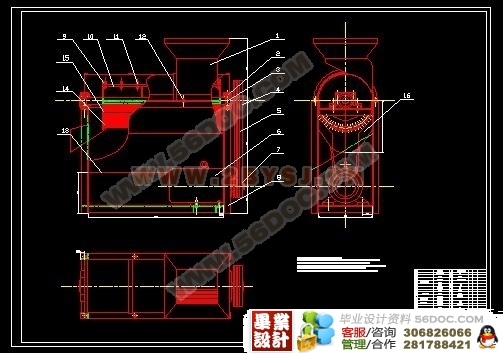

玉米脱粒机总体结构

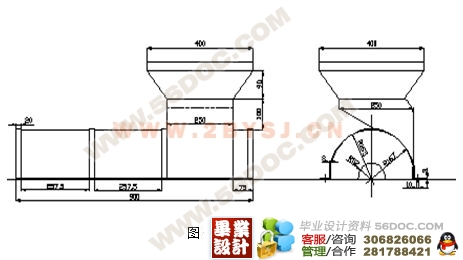

玉米脱粒机主要组成部分：入料口、钉齿脱粒滚筒轴、栅格式凹板、机架等部分组成。

玉米脱粒机的总体设计
为了更优化玉米脱离机的机型和结构设计，此玉米脱粒机采用电力拖动，而且电动机也同样采取节能式，电动机安装在玉米脱粒机的下部，与脱粒机的机架的下机梁固定连接，这样可以节省电动机所占用的空间。玉米脱粒机的从入料到脱粒到分离玉米粒和玉米芯，最后将玉米粒和玉米芯排出机体之外，是玉米脱粒机一体完成的，它最大的优点是在短时间内可以完成几个人的劳动强度，从而提高了工作效率，节省了劳动时间。此玉米脱粒机有这些优点之外，还有安全性能高、效率高、坚固耐用、结构简单便于维修和保管。

[资料来源：http://www.THINK58.com]

玉米脱粒机的设计

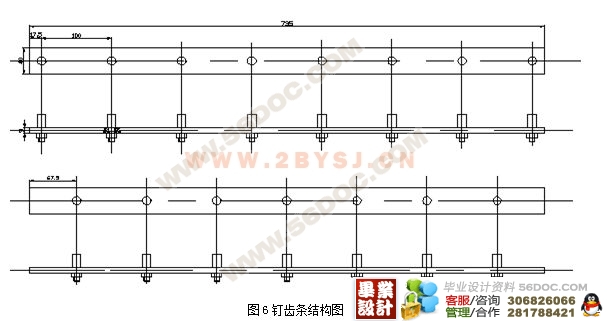

根据《脱粒机》一书的介绍，有关玉米脱粒机TY—4.5型的相关设计的参考数据：脱粒机主轴为750～850 ，栅格式凹板的直径为320 ，其凹板的长度为710 ，在主轴上设有四条钉齿条，每条钉齿条上均匀分布着七个钉齿，总共28个钉齿呈螺旋均匀安装，以便玉米芯随螺旋钉齿的螺旋作用排出机体之外，钉齿滚筒的直径为，滚筒上的钉齿长度为33.5 。

电动机的选择
根据实践测量得知每个钉齿的均匀受力为40 ，当玉米脱粒机正常工作时钉齿滚筒上的钉齿条快速旋转，其中均有两条钉齿条受玉米所给的切向力，而另外两个钉齿条是空行程，因此， ，即玉米脱粒机正常工作时，受到的切向力为560 。

[资料来源：http://THINK58.com]

目录
1引言 1
2玉米脱粒机总体结构 1
2.1入料部分 1
2.2脱粒部分 1
2.3筛选部分 1
2.4机架部分 2
2.5玉米脱粒机的总体设计 2
3 玉米脱粒机的设计 2
3.1 电动机的选择 2
3.2 钉齿条上的钉齿转速 3
3.3 钉齿滚筒的转速 3
3.4 电动机的功率 3
3.5 电动机的转速 3
4带及带轮的设计 4
4.1传动带的设计 4
4.1.1 确定计算功率 4
4.1.2 选择V带的型号 5
4.1.3确定带轮的基准直径 5
(毕业设计)
4.1.4 确定传动中心距和带长 5
4.1.5 验算主动轮上的包角 6
4.1.6 确定V带的根数 6
4.1.7 确定带的初拉力 7
4.1.8求V带传动作用在轴上的压力 7
5 V 带带轮的设计 7
5.1带轮的材料选择 7
5.2结构设计 7
5.3 从动带轮的设计 8
6 传动轴的设计 9
6.1根据轴向定位的要求确定轴的各段直径和长度 10
6.2 初步选择输出轴系 10
6.3确定输出轴上的圆角半径 值 10 [来源：http://www.think58.com]
6.4 按弯扭合成条件校核轴的强度 10
6.4.1 作轴的简图 10
6.4.2 求输出轴上的所受作用力的大小 10
6.4.3钉齿条上的合力 11
6.4.4轴上水平面内所受支反力如图 11
6.4.5轴在垂直面内所受的支反力 11
6.4.6 作弯矩图 12
6.4.7作弯矩图 12
6.4.8作当量弯矩图（弯矩、扭矩合成图） 13
6.5 校核轴的强度 13
7 钉齿条的设计 14
7.1 钉齿条的总体结构设计 14
7.2 钉齿条及钉齿的设计 14
7.3 钉齿的设计 15
7.4 圆盘的设计 15
8 栅格式凹板的设计 16
9入料口及脱粒机上盖的设计 17
10机架的设计 18
11轴承座的设计 18
12玉米脱粒机上的标准件的选择 19
12.1玉米脱粒机上的螺栓的选择 19
12.2钩头楔键的选择 19
13玉米脱粒机的安全操作 19
13.1超速运转,机械“爆炸” 19
13.2禁止过疲劳或酒后操作 19
14 玉米脱粒机的维护 20
14.1玉米脱粒机的技术保养 20
14.2玉米脱粒机的保管 20
结论 21
致谢 21
参考文献： 21 [资料来源：THINK58.com]
