铁水浇包倾转机构的总体设计

来源:  资料编号:TH13430309  文件类型:  资料等级: %D7%CA%C1%CF%B1%E0%BA%C5%A3%BATH13430309
以下是大纲或介绍,如需要完整的资料请购买.
提示:本资料已审核过,内容严格保密,格式标准,质量保证.
1.无需注册,购买下载后即可获取该完整资料.
2.本站提供下载链接或联系客服发送资料.

摘 要:设计铁水浇包倾转机构,首先根据设计要求明确倾转机构重要部件的尺寸。倾转机构速度较低,无论是手动还是机动,通常采用两级减速,第一级传动可用螺旋传动或蜗杆传动,也可采用直齿轮传动。第二级则均采用蜗杆传动,从不同角度考虑几种方案,经过认真比较后,选择了其中的一种方案。即采用手动传动,第一级传动采用圆锥齿轮传动,第二级采用蜗杆传动。根据设计要求计算出倾转机构重要部件的尺寸,而后根据这些基本的尺寸在进行具体的设计,倾转机构实际是一种减速装置,而且能用较小的操作力获的较大的倾转力矩,性能良好的浇包倾转机构必须满足许多的要求。这与浇包倾转机构的设计合理与否有着极大的关系。第一级采用的圆锥齿轮传动,其锥齿轮锝 锥距和锥角是保证啮合的重要尺寸,其锥距应精确到0.01mm;分锥角应精确到秒,顶锥角和背锥角应精确到分,为控制锥顶的位置,还应注出基准面到锥顶的距离,这一尺寸在轮齿加工调整和装配时都要用到,它影响到啮合的精度。蜗杆、蜗轮的精度等级应根据传动用途,使用条件、传动功率、圆周速度以及其它技术条件要求决定。

关键字:圆锥直齿轮  蜗轮  蜗杆

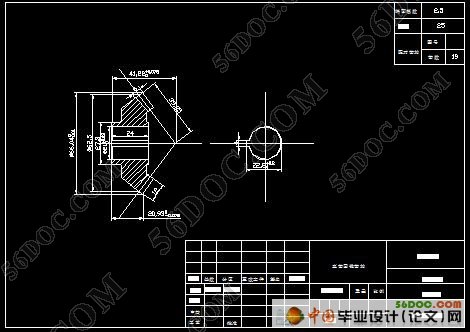

铁水浇包倾转机构的总体设计

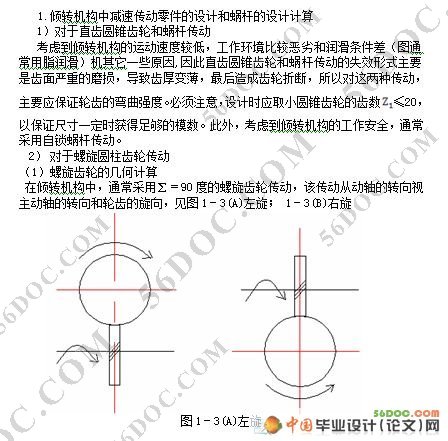

铁水浇包倾转机构的总体设计
铁水浇包倾转机构的总体设计


目录   8000字
摘 要…………………………………………………………………2
第1章铁水浇包倾转机构的总体设计
   1.1 概述…………………………………………………………………………3
1.2 倾转机构的结构……………………………………………………………4
1.3 倾转机构的设计计算………………………………………………………6
第2章 倾转机构的具体设计
   2.1 题目分析……………………………………………………………………15
2.2 确定传动比…………………………………………………………………16
   2.3 齿轮传动的具体设计………………………………………………………17
   2.4 蜗杆传动的具体设计………………………………………………………21
总结 ……………………………………………………………………………… 23
致谢…………………………………………………………………………………24
参考文献………………………………………………………………………… 25
