JLY3809机立窑(总体及传动部件)设计

摘要：目前，机立窑存在二大技术和工艺难点：一是立窑煅烧热工不稳，严重影响水泥各项物理性能；二是立窑单窑产量低，不能适应当今各行各业的发展形势。因此，JLY3809机立窑在这种情况下应运而生。而机立窑的传动装置在机立窑的整体结构中起到极其重要的作用。在对生产现场全面调研的基础上，对生产现状进行了有效分析，确定了传动装置的总体设计方案。为了提高水泥生产中机立窑的传动效率，满足生产工艺和生产量的需求，应用最优化方法，确定速比系数的分配，大、小齿轮的设计。设计了轴的结构，进行了轴的强度校核计算。确定了机立窑转速，选择合理的润滑形式。另外，大立轴是传动的主要部分，带动塔篦子低速转动，承受巨大的载荷，是保证机立窑正常工作的关键,因此需要有高的可靠性、良好的稳定性和合理的经济性。通过几种方案的比较，轴承的选择采用了最优的设计方案，从而增加机立窑的传动平稳性和使用寿命，大大提高了机立窑运转率。机体工作运行平稳，安装维修方便。
关键词：机立窑；传动装置；优化；大立轴

The overall and transmission device design of 3809 mechanical upright kiln
Abstract: There are two main difficulties of mechanical upright kiln presented both on technology and on process. First, the hot working of the kiln is unsteady, which seriously affects the physical performance of the cement; second, the output of the single-kiln is low, which cannot adapt to the intensified development situation in various professions. As a result, 3809 mechanical upright kiln is appeared in this situation. The transmission device plays a vital role in the whole configuration of the kiln. On the basis of comprehensive investigation and study, the present production situation has been analyzed and the transmisson device has been designed in order to enhance transmission efficiency of the kiln in the cement production, satisfy meet production process and productivity demands. By using optimization method, the definite transmission ratio,ball gear and pinion gear have been designed at first.Then the axis structure and intensity examination computation have been completed too. After determining the kiln rotational speed, chooses the reasonable lubrication form. Moreover, the large vertical spindle is the main part in the transmission, it impetuses the cone type to discharge grate at a low speed and withstands huge load, which is the key to ensure the normal work of the kiln. This calls for high reliability, good stability and reasonable economical efficiency. By comparing several plans, the optimization method was confirmed on the choice of bearing, thus increases the transmission stability and the service life of the kiln, enhancing the kiln operating efficiency greatly.It is smooth and reliable in operation,convenient in installation and maintenance. [资料来源：http://www.THINK58.com]
Keywords: mechanical upright kiln; transmission device;optimization;large vertical spindle

立窑的规格与形状
立窑的规格是以窑的有效内径和高度来表示的。
本次设计的立窑的规格为：有效内径为3.8 ，高度为9 。
立窑的形状有直筒形和上部窑体扩大的喇叭形两种。直筒形窑结构简单、砌砖简便，在小规模的立窑上使用。机械立窑均采用上端扩大的喇叭口形状，这是为了能够适应料球在煅烧过程中产生的收缩，避免物料在煅烧过程中与窑壁间形成环形间隙而影响均匀通风，以减少边风过剩，中部通风不良的现象。理想的状态应使物料在扩大的喇叭口处烧结收缩下沉时，刚好进入直筒部位，既不形成环形间隙，也不发生卡塞现象。这样，气流上升到喇叭口处，将会减慢速度，从而有利整个窑面均匀通风和良好煅烧。

传动方案的论证
 传动方式
机立窑传动，主要分为两大类：机械传动和液压传动。机械传动又可分为单传动和双传动。目前绝大多数为机械传动。因为液压传动装置的零部件制造加工复杂，配合精度要求高，使用材料及油液价格较贵，容易产生漏油；维修技术水平要求较高，维修工作量较大；如维修或配件供应不及时，会使工作效率下降，影响窑速。

[版权所有：http://think58.com]

为满足机械立窑大速比，可调速的传动要求，须采用三级传动方式，如下图所示。由电机1经过标准二级减速机2，再经过蜗杆蜗轮减速机3带动小齿轮4传动，再由大齿轮5带动大立轴传动。

传动特点
根据机立窑运转特点，机械传动需要满足以下几点要求：
1．    传动比要大，一般为： ;
2．    启动力矩大，需硬特性；
3．    能调速，以适应立窑煅烧工艺的需要。


[版权所有：http://think58.com]

目 录  10000字
1 前言………………………………………………………………………………1
2 总体方案论证……………………………………………………………………4

[资料来源：THINK58.com]

2.1 机立窑的发展概况及现状……………………………………………………………4
2.2 机立窑总体设计方案………………………………………………………………4
2.3 传动方案的论证……………………………………………………………………4
3  传动装置总体设计………………………………………………………………………6
3.1 传动功率计算…………………………………………………………………………6

[来源：http://www.think58.com]

3.2 标准二级减速机的选择………………………………………………………………7
3.3 蜗杆蜗轮减速机的选择………………………………………………………………8
4   主要零件的设计………………………………………………………………………8
4.1  大小齿轮的设计………………………………………………………………………9
4.2  大立轴的设计……………………………………………………………………… 11
4.3  轴承的选择与润滑………………………………………………………………… 19
5   机立窑的使用与维护……………………………………………………………… 22
6   结论…………………………………………………………………………………23
参考文献…………………………………………………………………………………24
致谢……………………………………………………………………………………25
附录……………………………………………………………………………………26

附    录

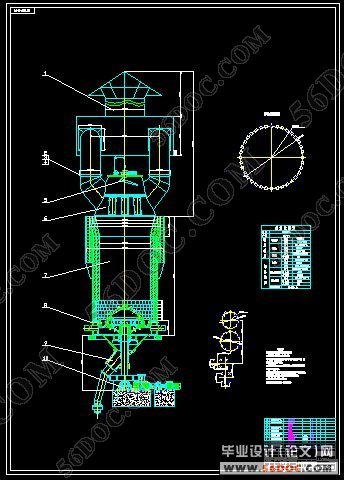

1  机立窑总装图          JLY3809-00-01                A0
2  卸料篦子传动装置      JLY3809-03-01                A0
3  小齿轮                JLY3809-03-02                A3
4  小齿轮罩              JLY3809-03-03                A2 [资料来源：http://www.THINK58.com]
5  钢板 3                JLY3809-03-04                A4

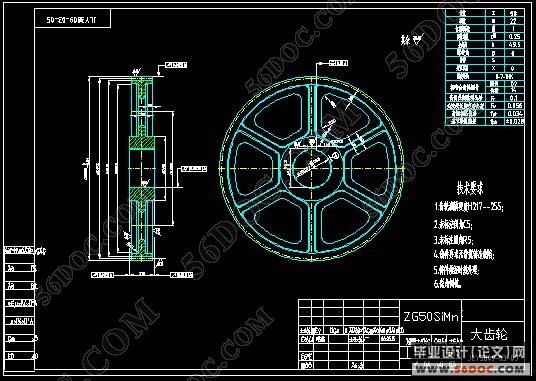

6  大齿轮                JLY3809-03-05                A3
