棘轮型手动机械压力机的设计

来源:  资料编号:TH13260309  文件类型:  资料等级: %D7%CA%C1%CF%B1%E0%BA%C5%A3%BATH13260309
以下是大纲或介绍,如需要完整的资料请购买.
提示:本资料已审核过,内容严格保密,格式标准,质量保证.
1.无需注册,购买下载后即可获取该完整资料.
2.本站提供下载链接或联系客服发送资料.

摘要: 本课题是棘轮手动压力机的设计,针对装置工作条件,设计符合实际工作要求的压力机。压力机的设计包括齿轮轴、齿条、箱体的设计和一些零部件的选用校核等。在设计过程中,根据任务书提供的压力机的长度、宽度、高度、行程等要求,完成压力机的总体设计。其中主要以人力为主,通过齿轮带动齿条运动,用棘轮实现自锁,用手轮回复齿条,其中主要设计了各个系统传动的零部件,结构比较简单,属于典型的手动压力机

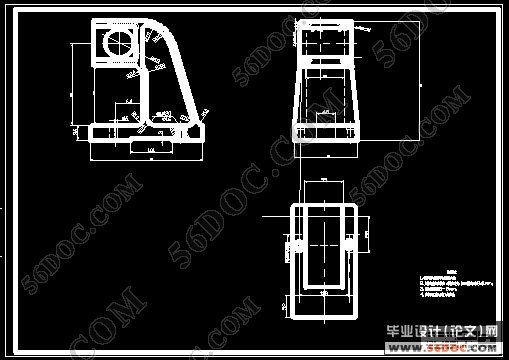

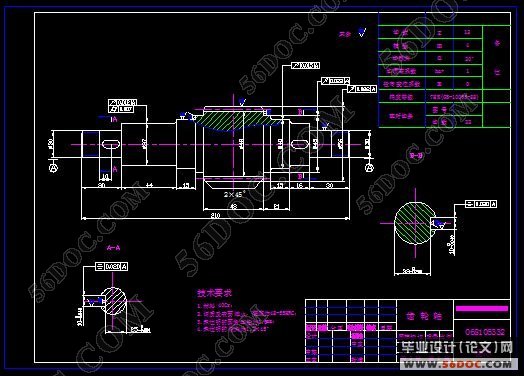

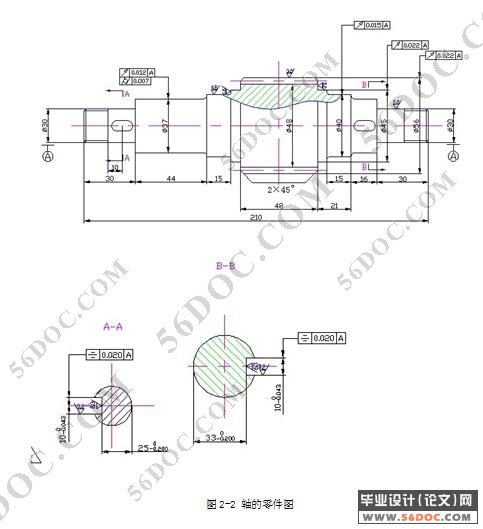

对压力机进行受力分析,完成齿轮的设计。由于压力机的机身结构紧凑,齿轮与轴连成一体,做成齿轮轴结构。在齿轮轴设计时候,完成选用轴承、拟定轴上的零件的装配方案、校核轴的强度要求等工作。完成齿轮轴结构的的设计后,就可以进一步确定与其啮合的齿条的尺寸,并设计齿条的工艺规程。齿条的工艺规程设计有两种方案,比较两种方案的优劣,选择合适的一种。轴承对压力机的工作发挥着重要的作用,应该校核其强度,设计其密封装置等。在以上各项工作完成后,可以设计压力机机身(箱体)的设计和轴承端盖的设计。最后,还应进行成本校核,成本核算的实质是一种数据信息处理加工的转换过程,即将日常已发生的各种资金的耗费,按一定方法和程序,按照已经确定的成本核算对象或使用范围进行费用的汇集和分配的过程。成本校核的目的是为了在满足机械工作要求和加工精度的基础上,设计出最经济廉价产品。
关键词: 压力机  棘轮机构  成本校核

Ratchet-type manual press design
Abstract: This issue is to manually press ratchet design, working conditions for mechanical devices, designed to meet actual work requirements presses. Press design includes gear shaft, rack, cabinet design and some components such as the selection of check. In the design process, according to the press the mission statement to provide the length, width, height, stroke, etc., to complete the overall design of the press. Mainly to human-based, driven by gear rack movement, with the ratchet to achieve self-locking hand wheel back rack, which drive the main design components of each system, relatively simple structure, typical of the hand press
The force analysis on the press to complete the design of gears. As the compact body presses, gear and shaft fused, causing the gear shaft structure. When the gear shaft to complete the bearing selection, shaft developed parts of the assembly program, checking the work of shaft strength requirements. Completed the design of the structure of the gear shaft, you can further define the size of its meshing of rack and rack of the process design rules. Rack of process planning, there are two options, compare the pros and cons of two options, choose the right one. Bearing on the press played an important role in the work, should check its strength, the design of its sealing devices. In the above work is completed, can be designed to press frame (box) design and the design of bearing end caps. Finally, the cost should be checked, the real cost accounting information processing is a data processing conversion process about to occur daily all funds have been spent, according to certain methods and procedures have been established in accordance with the object or the use of cost accounting range costs of collection and distribution process. The purpose of the cost of checking is in order to meet the job requirements and precision machinery, based on the most economical design of cheap products.
Key words: forcing press   Ratchet institutions  check the cost

手动压力机是机械压力机中具有代表性的一类加工设备,该类设备结构坚固,提高生产效率,且具有操作方便、动作灵活,经久耐用等特点。它广泛应用于家电业、电子工业、电器端子、钟表工业、照相机、微型马达等制造及零部件装配,最适用小零部件之压入、成型、装配、铆合、打印、冲孔、切断、弯曲、印花等工作要求。它的用户几乎包罗了国民经济各部门,量大面宽。现在我国经济建设蓬勃发展,压力机的使用从大型工厂到私人手工作坊,几乎在涉及到零件冷压工艺的地方都可以见到。

总体方按的确定

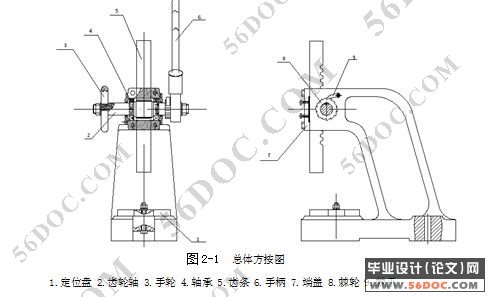

根据设计的要求,本次设计内容为棘轮式手动压力机,设计所要完成的内容为:最大工作压力2000kg;最大工作行程205mm;齿轮带动齿条传动;以棘轮达到自锁目的;手轮控制齿条的回反运动;根据各方面的考虑,最终确定了结构方案。
