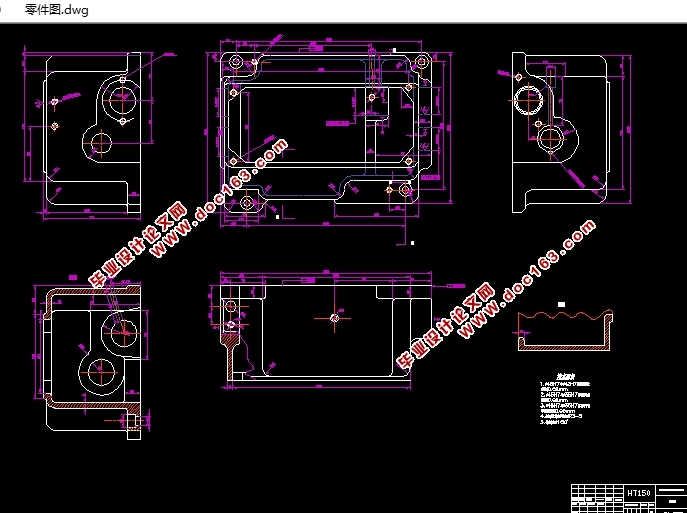

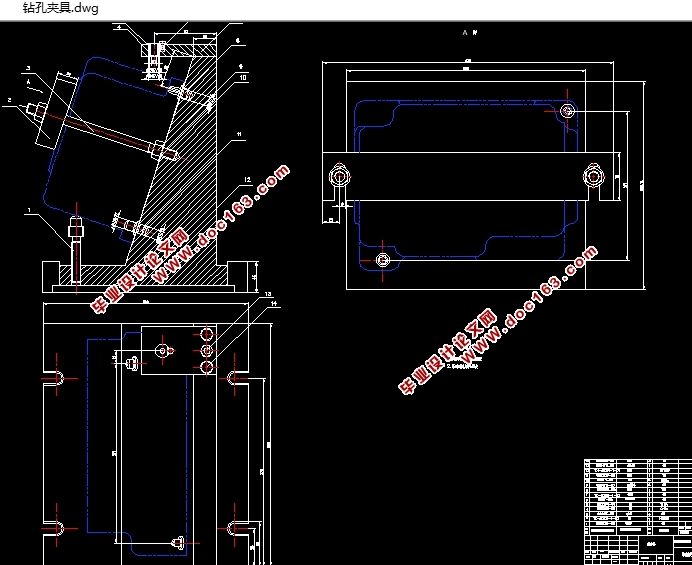

C615车床进给箱机械加工工艺规程设计(含CAD零件夹具图,工艺卡工序卡)

C615车床进给箱机械加工工艺规程设计(含CAD零件夹具图,工艺卡工序卡)(论文说明书12000字,外文翻译,CAD图纸5张,工艺卡,工序卡)
零件的分析
2.1零件的功用
   C615车床是现代制造业常用的机床之一，此车床可保证工件的加工精度和效率，适用于各种行业的机械加工，可用于车削外圆，内孔端面，沟槽，钻孔，铰孔及公制螺纹，英制螺纹，模数螺纹等。该机床结构紧凑，刚性好，安全可靠，操作方便，价格低廉。
   进给箱是C615车床六大组成部件之一，它位于机床床身左端前面，主要安装进给变速机构，它的作用是把从主组经挂轮机构传来的 运动传给光杆和丝杆，取得不同的进给量和螺距。其中 , 三个同组孔为联接光杆， 两个同组孔为丝杆联接孔，使进给箱和车床光杆，丝杆联接在一起。
2.2零件的工艺分析
   从零件图上可以看出，它的加工可分为以下几个部分：
   1.以 三个同组孔的一系列孔和加工面，以 两个同组孔联接丝杆的 加工孔和面。包括 左端面上 圆上的 螺纹通孔。 右端以 圆上的 深25的孔。
   2.尺寸为270面上的4-M8螺纹以及R15的倒角
   3.三个油孔的加工

[来源：http://think58.com]

   4.攻螺纹孔2-M8.M6.4-M8。
以上各部分的位置要求：
   1. φ35H7φ47H7φ42H7的同轴度公差为 ，以便于安装光杆
   2.  的同轴度公差为 ，以便于安装丝杆
   3.左上端面与右上端面的 直线度公差为0.05
   4.前端面与后端面的垂直度公差为0.05
由以上分析可知：对于头两组加工面来说，我们可以先选择其中的一组表明进行加工，然后再用已加工过的表面为基准，加工其他各组表面，并保证它们之间的位置精度

该方案是C615车床进给箱机械加工工艺规程设计，C615车床是现代制造业常用的机床之一，此车床可保证工件的加工精度和效率，适用于各种行业的机械加工，可用于车削外圆，内孔端面，沟槽，钻孔，铰孔及公制螺纹，英制螺纹，模数螺纹等。该机床结构紧凑，刚性好，安全可靠，操作方便，价格低廉。
   进给箱是C615车床六大组成部件之一，它位于机床床身左端前面，主要安装进给变速机构，它的作用是把从主组经挂轮机构传来的 运动传给光杆和丝杆，取得不同的进给量和螺距。其中三个同组孔为联接光杆，两个同组孔为丝杆联接孔，使进给箱和车床光杆，丝杆联接在一起。应使零件上的各尺寸精度.位置精度.表面粗糙度和各项技术要求均能得到保证。由于本零件生产纲领确定为大批量生产，因此，可以考虑采用通用机床配以专用夹具来进行加工，以便使工序集中，这样即可以提高生产率，又可提高加工精度，且可使生产成本降低，以获得最好的经济效果。
  加工顺序按以下原则确定：先粗加工，后精加工;先主要表面，后次要表面；先基准面，后其他面；先加工平面，后加工孔。
