汽车连杆加工工艺及夹具设计(含CAD零件图装配图,工艺卡)

以下是资料介绍,如需要完整的请充值下载.
1.无需注册登录,支付后按照提示操作即可获取该资料.
2.资料以网页介绍的为准,下载后不会有水印.资料仅供学习参考之用.

资料介绍:

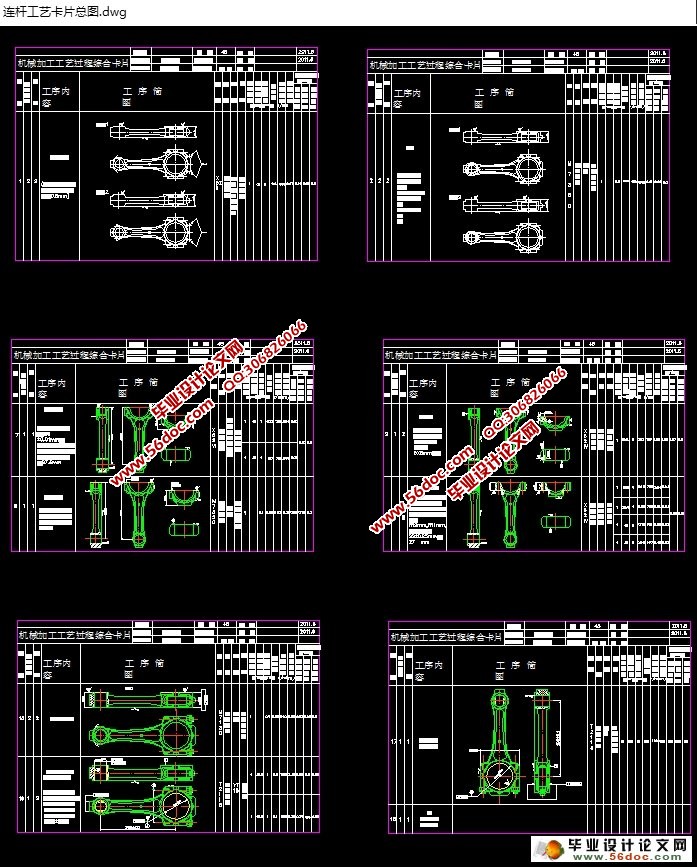

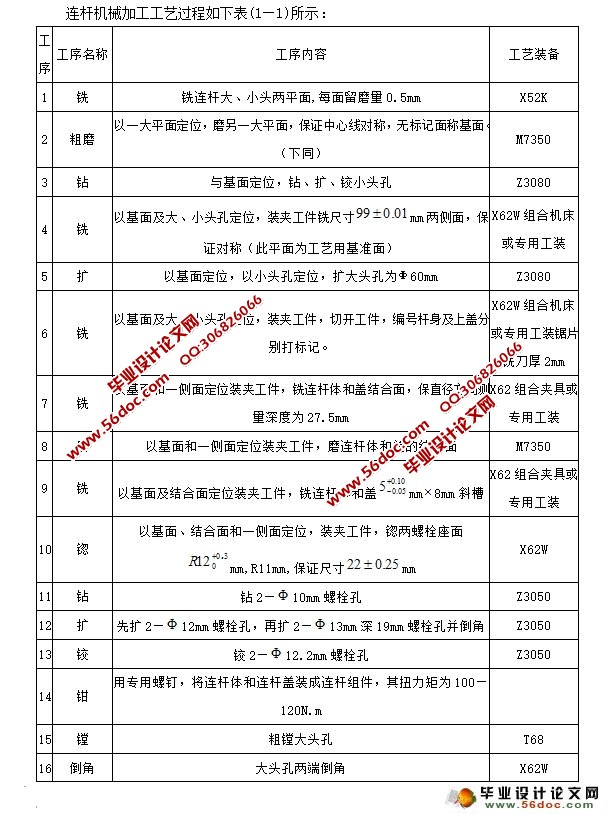

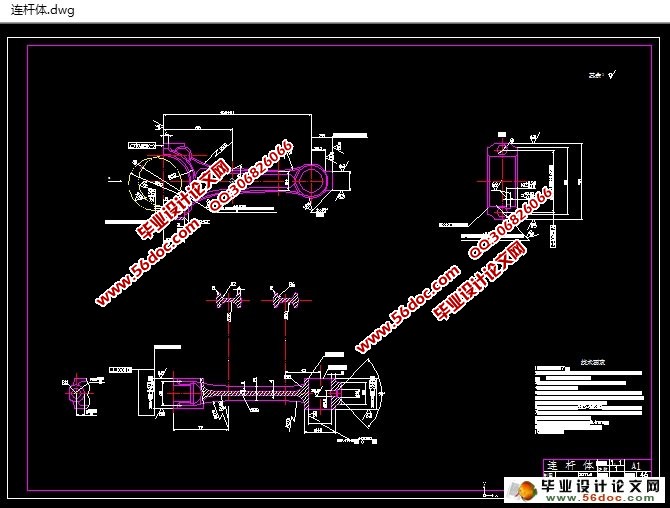

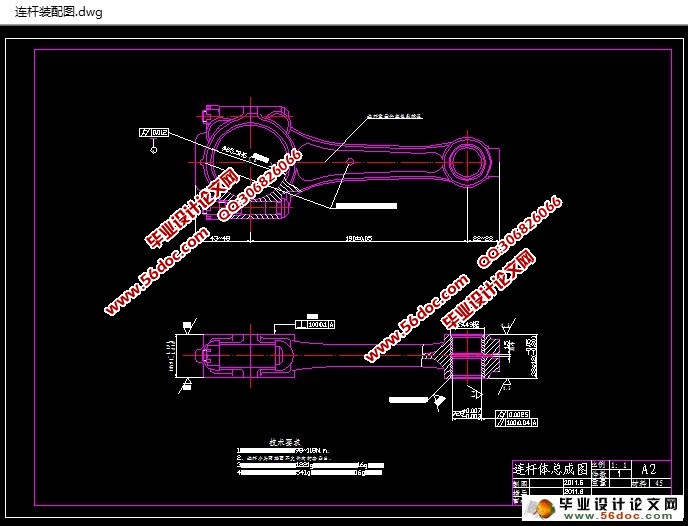

汽车连杆加工工艺及夹具设计(含CAD零件图装配图,工艺卡)(开题报告,外文翻译,论文设计说明书19000字,CAD图8张)
摘    要    连杆是柴油机的主要传动件之一,本文主要论述了连杆的加工工艺及其夹具设计。连杆的尺寸精度、形状精度以及位置精度的要求都很高,而连杆的刚性比较差,容易产生变形,因此在安排工艺过程时,就需要把各主要表面的粗精加工工序分开。逐步减少加工余量、切削力及内应力的作用,并修正加工后的变形,就能最后达到零件的技术要求。

关键词        连杆  加工工艺  夹具设计   加工余量   切削力   内应力

Automotive connecting rod and fixture design process
Abstract
The connecting rod is one of the main driving a diesel engine, the paper discusses the process of connecting rod and fixture design. The size of the connecting rod, shape accuracy and precision of the position precision requirements are very high, and the rigidity of the connecting rod is poorer, easy to produce the deformation, so in arrangement process, they need to put the main surface finishing process of coarse separate. Gradually reduce machining allowance, cutting force and stress, and the effect of correction of deformation processing, can finally achieved the components the technical requirements

[资料来源:THINK58.com]




Keywords  connecting rod; Processing technology; Fixture design;
       Machining allowance; Cutting force; Internal stress
  [资料来源:THINK58.com]

汽车连杆加工工艺及夹具设计(含CAD零件图装配图,工艺卡)
汽车连杆加工工艺及夹具设计(含CAD零件图装配图,工艺卡)
汽车连杆加工工艺及夹具设计(含CAD零件图装配图,工艺卡)
汽车连杆加工工艺及夹具设计(含CAD零件图装配图,工艺卡)
汽车连杆加工工艺及夹具设计(含CAD零件图装配图,工艺卡)

[资料来源:http://www.THINK58.com]
目录
1引言    1
1汽车连杆加工工艺    1
1.1连杆的结构特点    1
1.2连杆的主要技术要求    2
1.2.1大、小头孔的尺寸精度、形状精度    2
1.2.2大、小头孔轴心线在两个互相垂直方向的平行度    3
1.2.3大、小头孔中心距    3
1.2.4连杆大头孔两端面对大头孔中心线的垂直度    3
1.2.5大、小头孔两端面的技术要求    3
1.2.6螺栓孔的技术要求    3
1.3 连杆的材料和毛坯    4
1.4 连杆的机械加工工艺过程    5
1.5连杆的机械加工工艺过程分析    8
1.5.1工艺过程的安排    8
1.5.2定位基准的选择    8
1.5.3确定合理的夹紧方法    9
1.5.4连杆两端面的加工    10
1.5.5连杆大、小头孔的加工    10
1.5.6连杆螺栓孔的加工    10
1.5.7连杆体与连杆盖的铣开工序    10 [来源:http://www.think58.com]
1.5.8大头侧面的加工    11
1.6连杆加工工艺设计应考虑的问题    11
1.6.1 工序安排    11
1.6.2 定位基准    11
1.6.3 夹具使用    11
1.7切削用量的选择原则    11
1.7.1粗加工时切削用量的选择原则    12
1.7.2精加工时切削用量的选择原则    13
1.8确定各工序的加工余量、计算工序尺寸及公差    13
1.8.1确定加工余量    14
1.9计算工艺尺寸链    15
1.9.1连杆盖的卡瓦槽的计算    15
1.9.2连杆体的卡瓦槽的计算    17
1.10工时定额的计算    18
1.10.1铣连杆大小头平面    18
1.10.3加工小头孔    19
1.10.4铣大头两侧面    20
1.10.5、扩大头孔    20
1.10.6铣开连杆体和盖    21
1.10.7加工连杆体    21
1.10.8铣、磨连杆盖结合面    24 [来源:http://www.think58.com]
1.10.9铣、钻、镗(连杆总成体)    26
1.10.10粗镗大头孔    28
1.10.11大头孔两端倒角    28
1.10.12精磨大小头两平面(先标记朝上)    28
1.10.13半精镗大头孔及精镗小头孔    29
1.10.14精镗大头孔    29
1.10.15小头孔两端倒角    30
1.10.16镗小头孔衬套    30
1.10.17珩磨大头孔    30
1.11连杆的检验    31
1.11.1观察外表缺陷及目测表面粗糙度    31
1.11.2连杆大头孔圆柱度的检验    31
1.11.3连杆体、连杆上盖对大头孔中心线的对称度的检验    31
1.11.4连杆大小头孔平行度的检验    31
2夹具设计    32
2.1铣剖分面夹具设计    32
2.1.1问题的指出    32
2.1.2夹具设计    32
2.2扩大头孔夹具    34
2.2.1问题的指出    35 [资料来源:http://THINK58.com]
2.2.2夹具设计    35
结论:    39
参考文献    41
致谢    42
