南京某厂厂房及总图电气设计(含CAD图)

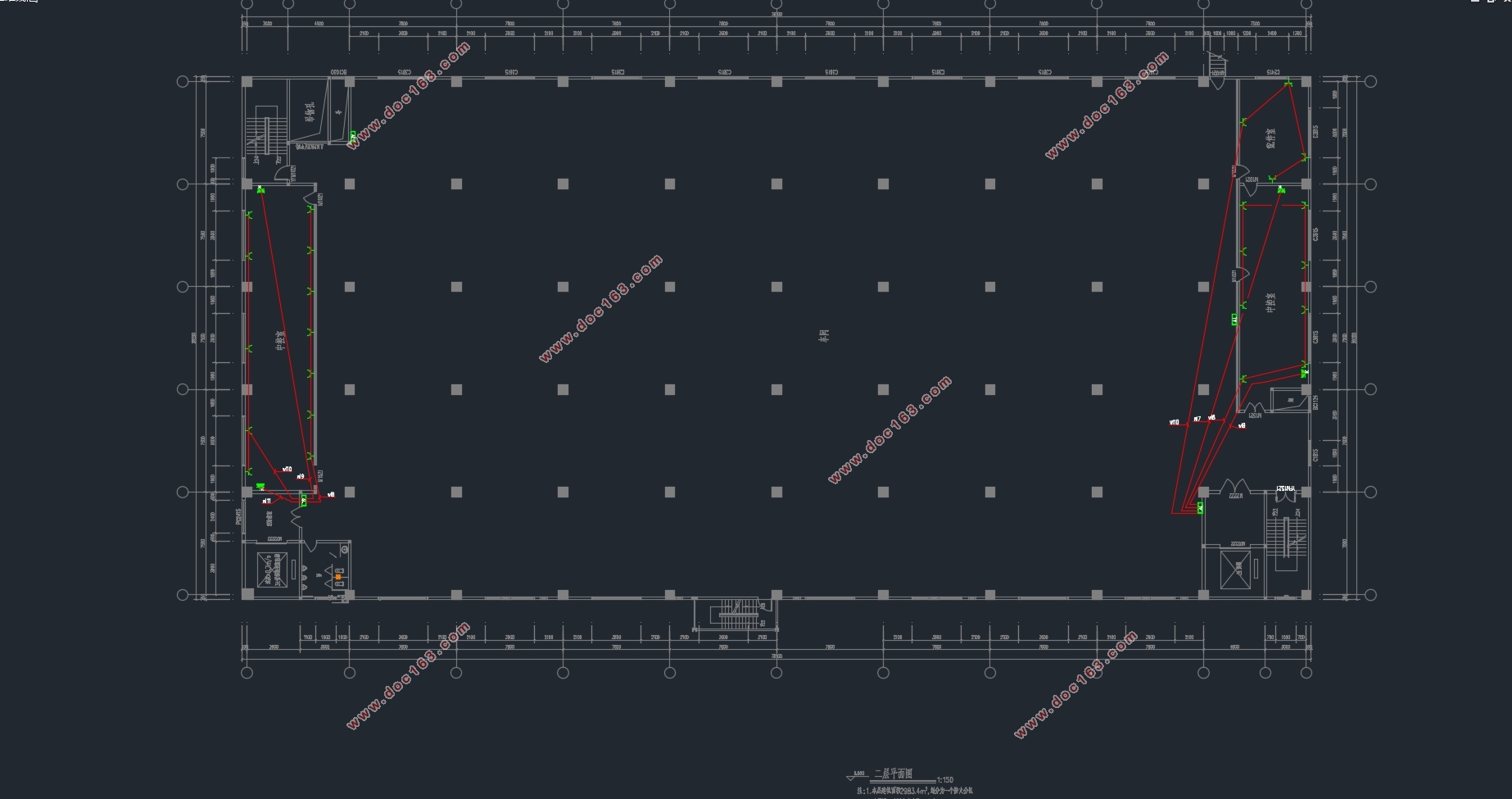

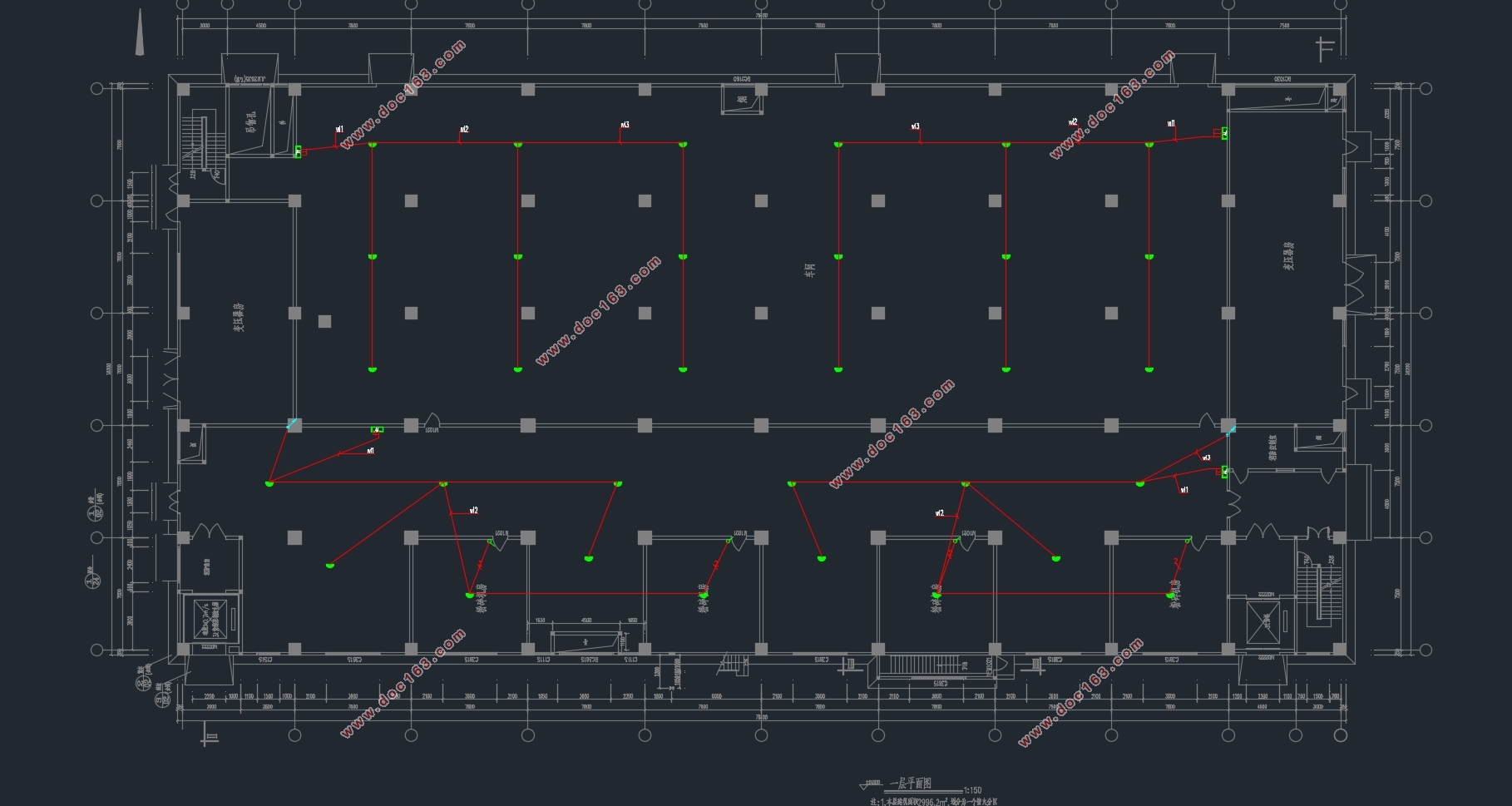

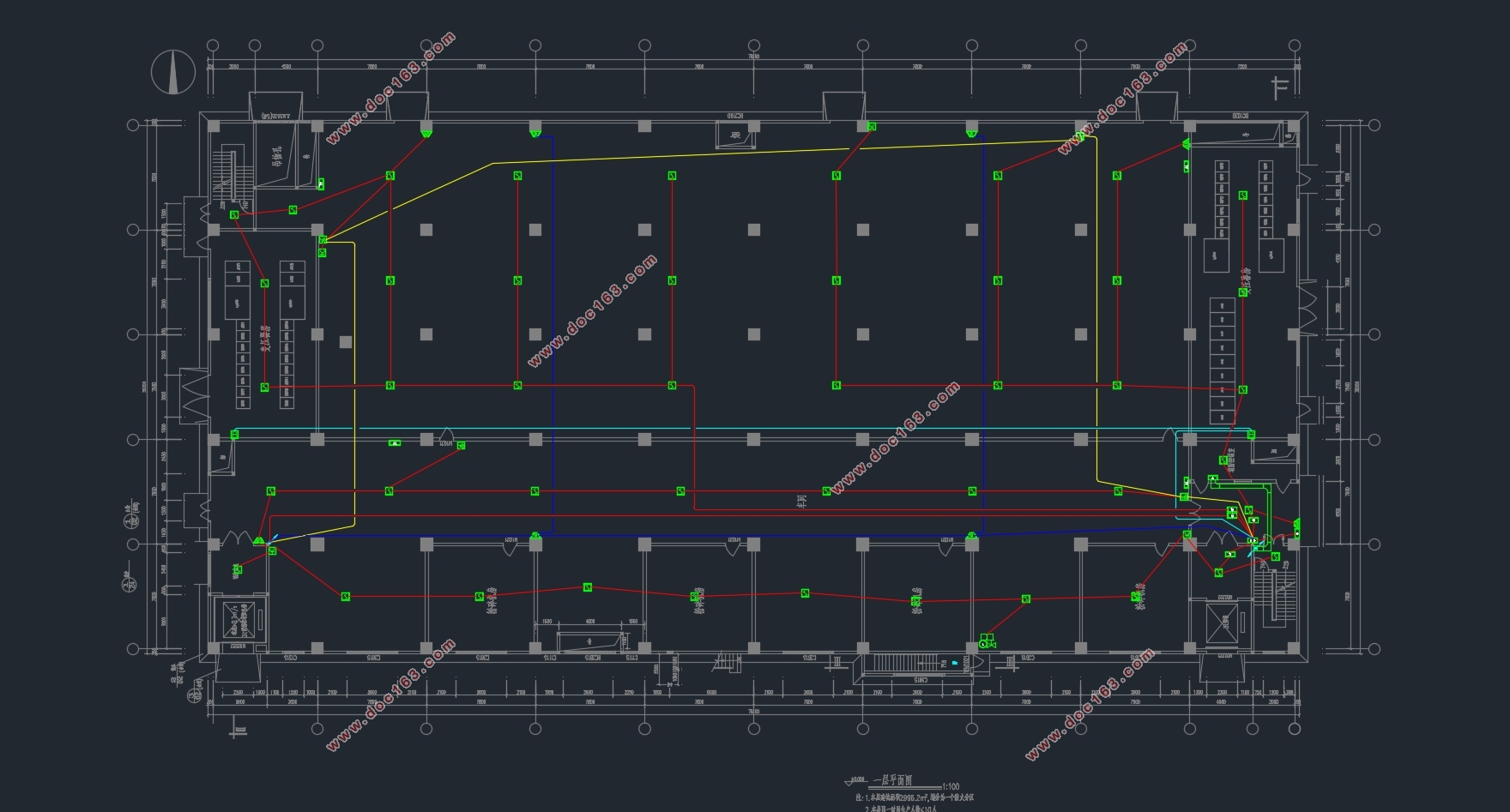

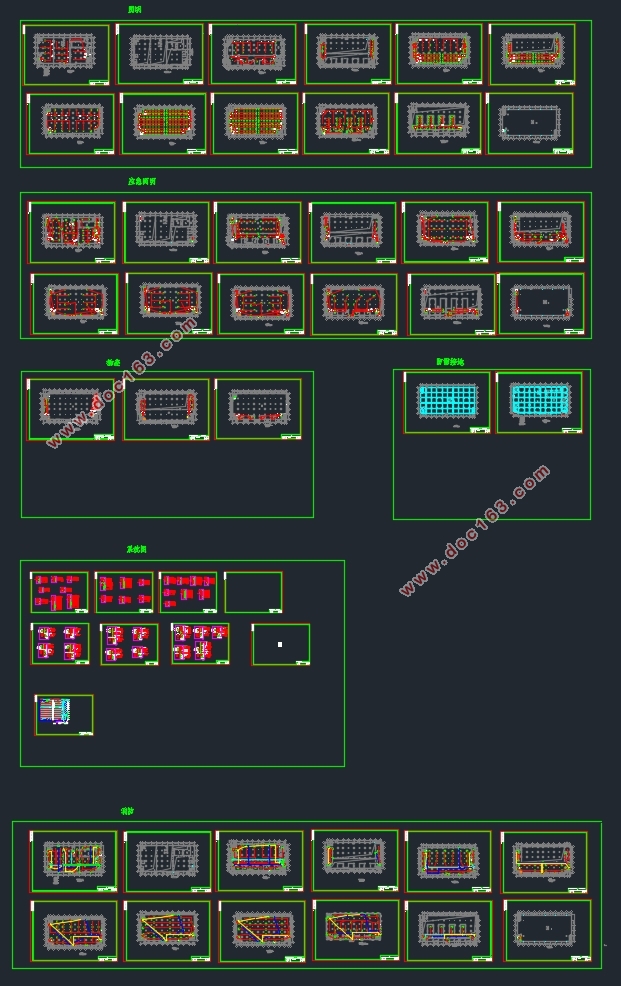

南京某厂厂房及总图电气设计(含CAD图)(论文计算书21000字,CAD图47张)
摘要
本毕业设计（论文）是一个地下一层地上七层的车间。通过合理的电气设计来提高工作效率，维护车间的营造良好的环境，保护车间的人身安全和设备安全。
本毕业设计（论文）为南京某厂厂房电气设计，包括：照明系统、防雷接地系统、消防系统设计。建筑内的变配电所另行设计。本次设计根据国家设定的有关标准及规范和其他专业提供的相关设计资料来进行。根据要求掌握功能分区和防火分区划分，来对电气布置进行考虑，使得设计更加完善，合理。照明系统：进行照度计算，选取光源和灯具，还有眩光考虑以及功能区的划分来确定灯具和光源种类、回路的位置。防雷接地方面，防雷网的敷设，防雷材料的选择，总等电位的联结。消防系统：各类消防设备的布置，联动方式，设备选型等等。
设计需要满足规范所要求的照度标准，节能和防雷接地的要求以及消防系统安全稳定。
  关键词：照明设计  防雷接地  消防设计

The Electrical Design Of Factory’s Plant In Nanjing
Abstract
The project is the electrical design of the plant what is a workshop that has a basement and seven story. Through reasonable design ,we can improve the work efficiency , create a good environment and protect personal safety and equipment safety of workshop.

This is a project about electrical design of someone factory’s plant in Nanjing，that includes the lighting system design, lightning protection and grounding system design,fire protection system design.The design of transformation and distribution is separate.The project is performed according to the standards and norms set by the State and referring to the information of the relevant design that other professionals provided. Being acquainted with the compartmentalization of function zoning and fire-protected zoning according to the requirement,make the design more perfect. Lighting System includes the calculations of illumination,the selection of light source and lamps,as well as considering glare and functional areas to determine lamps ,sources and the position loop. There are some part such as laying nets,choosing the material of equipment in lightning protection and the general equipotential bonding in the aspect of lighting protection and grounding.Fire System:the settings of various types of fire equipment, linked manner,equipment selection,and so on. [版权所有：http://think58.com]
The design need to meet the illumination standard,the requirement of energy saving and lightning protection and grounding ,as well as fire-protected system’s safety and stability
Key Words: The design of lightning;The lightning protection and grounding;Fire protection

1.1工程概述
本设计为南京某厂厂房的电气设计，属于真题假作。建筑总面积大约为24000平米 ，地下一层地上七层，建筑高度43.8米。地下一层有3个排烟机房，1个水泵房。有一个3t货梯，其电梯机房设在7层夹层。1个3t货梯兼消防货梯，其机房设在顶层。主要包括车间、各类机房、变压器房、中控室、配件室、检测室的电气设计。地下室划为三个防火分区、一层夹层划为2个防火分区、七层和七层夹层划为一个防火分区、屋顶划为一个防火分区，其他一层为一防火分区。火灾危险性类别为戊类，耐火等级为二类。在一楼右侧大门处设有消防控制室。这次设计有照明电气系统设计，防雷接地系统设计，消防自动警报系统设计。
  [资料来源：http://think58.com]

[版权所有：http://think58.com]

目 录
摘要    I
ABSTRACT    II
第一章 系统概述    1
1.1工程概述    1
1.2设计目的    1
1.3设计规范    1
1.4设计概述    2
1.4.1照明系统设计    2
1.4.2火灾自动报警系统设计    2
1.4.3.防雷接地系统设计    2
第二章 照明系统设计    4
2.1照明计算    4
2.1.1光源和灯具的选择    4
2.1.2照明节能设计    5
2.1.3照度计算    6
2.1.4举例计算    8
2.2照明负荷计算    15
2.2.1照明配电系统设计原则    15
2.2.2需要系数法确定计算负荷    15
2.2.3照明负荷计算    16
2.3配电系统    34
第三章 火灾自动报警系统设计    36
3.1系统概述    36

[来源：http://think58.com]

3.2设计要求    36
3.3火灾自动报警系统    36
3.3.1系统结构    37
3.3.2消防控制室    37
3.3.3火灾探测器的选择    37
3.3.4探测器的布置    37
3.3.5系统设备的布置    42
3.3.6消防联动设计    44
3.4设备选型    44
第四章 防雷接地系统设计    46
4.1防雷    46
4.1.1防雷等级计算    46
4.1.2防雷措施    47
4.2接地    47
第五章 总结    49
参考文献    50
致谢    51 [资料来源：http://www.THINK58.com]
