双梁桥式起重机电气控制成套设计(50吨/5吨)(含CAD图)

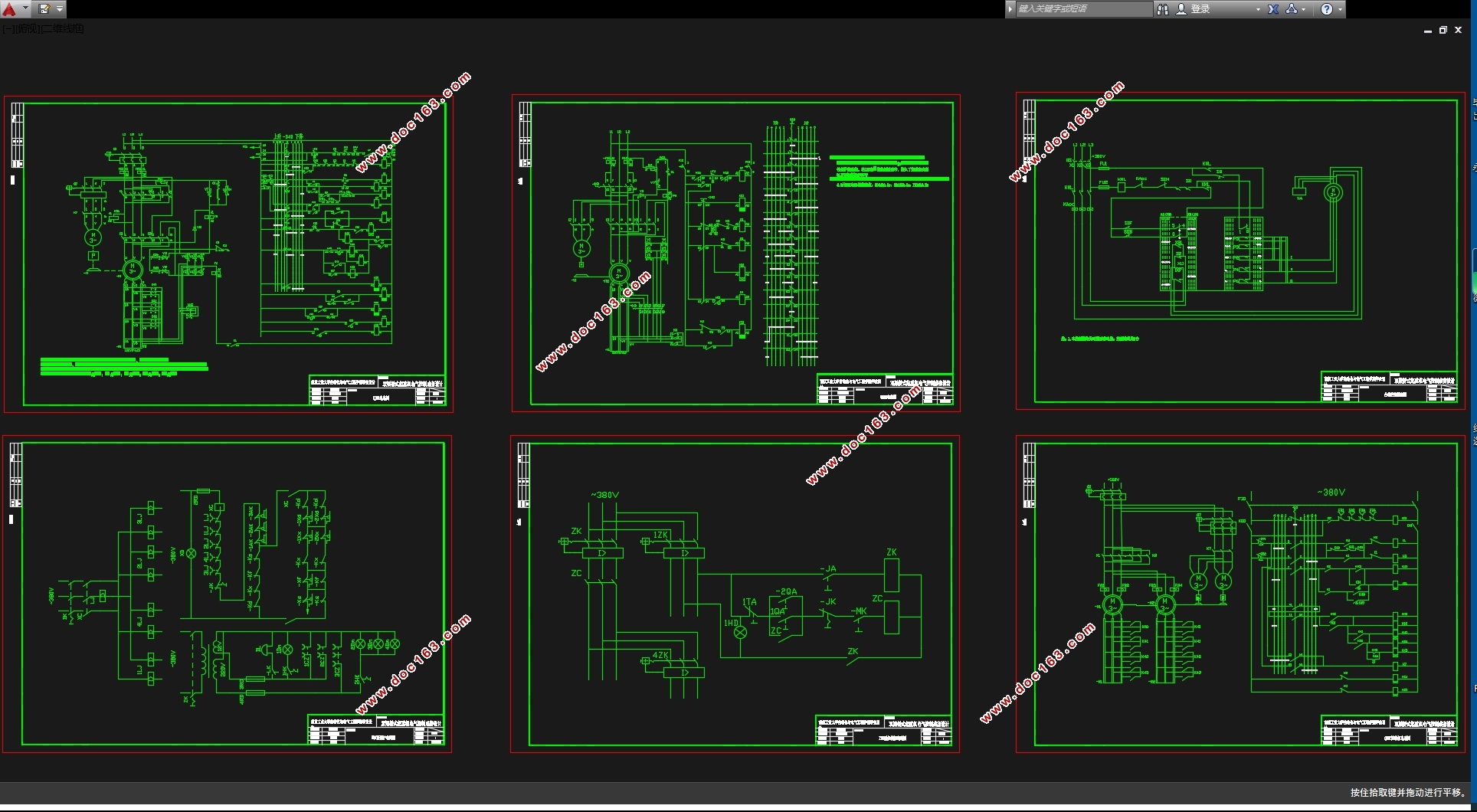

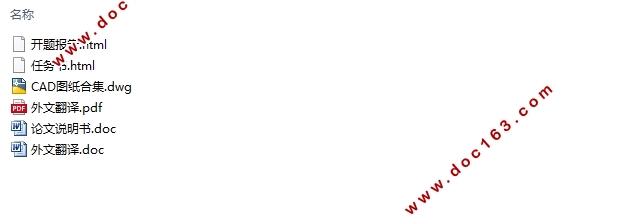

双梁桥式起重机电气控制成套设计(50吨/5吨)(含CAD图)(任务书,开题报告,外文翻译,论文说明书14500字,CAD图纸6张)
摘   要
双梁桥式起重机是一种以间歇作业方式对物料进行起升、下降和水平移动的搬运机械。双梁桥式起重机是工厂生产车间里用的最普遍的起重机械之一。随着国民经济的飞速发展，双梁桥式起重机已成为许多工业企业不可缺少的设备之一，其作用日益重要。如何设计出满足市场需求，具有品质好、生产率高、维修率低、高性价比等特点的双梁桥式起重机，是当今起重机行业的一项非常重要的工作。
本设计根据课题设定的各种技术参数，采用先进的起重机设计构思和技术，在符合当前实际需要的情况下，对双梁桥式起重机电气控制进行了全面的设计，并使之有较好的产品性价比。通过对给定的起重机技术参数的计算和校验，选定电动机，然后采用自行设计结合选用成品控制柜的方法，对起重机各机构的控制线路的进行全面的设计，并阐述了各机构的工作原理和系统特点，最后对各种保护进行了设计，主要有过载保护、零位保护和各种限位和联锁保护。
关键词：起重机  双梁桥式  电气控制

The electricity control of the bridge type of crane with double beams [版权所有：http://think58.com]
（50t/5t）
Abstract
The crane machine is a kind of porterage machine that carries on rising to rise,descend to the material with level to move by intermittent operation method.the bridge type of crane with double beams is the most widespread crane that the factory produces to use in the　workshop.Along with domestic and international metallurgy industrial and technical development, make steel,shipbuilding etc. the profession craft technical development and produce an exaltation of operate the automation level, double the technique and function of the beam crane request to be more and more high also.How satisfy the market request, design the crane that a high capability with low price , the crane with quality good,the rate of production is high and maintain rate at a low level, is a count work of the crane profession nowadays.
This design according to various technique parameter of the topic enactment,adoption forerunner's design conceives and technique of crane, under the sistuation that meet current effective demand, to design on an overall electricity control of the bridge type crane with two beams, and make it have the better product price ratio.Through check and calculation the crane technique parameter, make selection electric motor, then adopt to the method that is combine to design by myself and choose a finished control cabinet product, to design on an overall electricity control of the bridge type crane with two beams,and elaborate the work principle and the system characteristics of each organization, the end carried on a design to various protection, mainly having already carried protection,zero protections and various limits and the lock protection. [资料来源：http://think58.com]
Keywords: crane; double beams bridge type;electric control

起重机的技术数据
参数名称    参数值
主钩起重量    Q=50t
副钩起重量    Q=5t
跨度    S=22.5m
起重机工作级别    A5
机构工作级别    M5
起升速度    Vq=9.8m/min
小车运行速度    Vy=42m/min （车轮直径250mm）
大车运行速度    Vy=84m/min （车轮直径500mm）
起重机自重    G=26000kg
小车自重    Gx=3800kg
吊钩自重    Go=250kg
  [版权所有：http://think58.com]

目   录
摘   要    I

ABSTRACT    II
目   录    III
第一章 绪  论    1
1.1 本次设计的意义    1
1.2 本次设计中双梁桥式起重机的主要组成    1
1.3 起重机主要参数    1
1.4 本次设计的主要工作    1
第二章 对桥式起重机电力设备的技术要求    3
2.1 一般的技术条件    3
2.1.1 起重机使用时的环境条件    3
2.1.2 对起重机使用性能方面的要求    3
2.1.3 电气设备的选用原则    3
2.1.4 电压损失    3
2.1.5 起重机的电气设备的安装    4
2.2 传动控制方案    5
2.2.1 桥式起重机传动系统的选择    5
2.2.2 桥式起重机的控制方式的选择    5
2.2.3 关于桥式起重机的传动控制方案选择的几点说明    6
2.3 安全保护    6
2.3.1 对桥式起重机用电力设备的安全要求    6
2.3.2 桥式起重机的安全防护措施    7
第三章 设计任务分析和方案论证    8
3.1 本设计的具体技术要求：    8
3.2 方案论证    8
第四章 双梁桥式起重机电机容量的计算和选择    10
4.1 起升机构电动机容量的计算和选择    10
4.1.1 主钩电动机的容量计算和校验    10
4.1.2 副钩电动机的容量计算和校验    12
4.2 运行机构电动机容量的计算和选择    15
4.2.1 小车运行机构电动机的容量计算和校验    15
4.2.2 大车运行机构电动机的容量计算和校验    17
第五章 双梁桥式起重机电气控制线路的选用    21
5.1 主钩控制线路选用    21
5.2 副钩控制线路选用    25
5.3 小车控制线路选用    28
5.4 大车控制线路选用    30
5.5 保护柜和总受电柜的选择    31
5.6 移动馈电装置的选用    34 [资料来源：http://www.THINK58.com]
5.7 起重量限制器的选用    34
总结语    35
致谢    36
参 考 文 献    37 [来源：http://think58.com]
